Подключение к электросети (рис. 4)
Перед подсоединением к электросети убедитесь в том, что:
- параметры системы электропитания соответствуют указанным в табличке
технических данных оборудования, расположенной на его нижней части;
- система имеет эффективное заземление в соответствии с действующими
требованиями и правилами электроподключения. Оборудование обязательно
должно быть заземлено.
Если оборудование поставляется без кабеля и/или соответствующей вилки,
используйте кабель и вилку, подходящие для указанного потребляемого тока
(см. табличку технических данных оборудования) и рабочей температуры.
Питающий кабель должен располагаться так, чтобы по всей длине он никогда
не нагревался до температуры, превышающей на 50°С комнатную.
При подключении к электросети напрямую установите многополярный выключа-
тель с соответствующей номинальной мощностью и безопасным расстоянием
между разведенными контактами, который, согласно правилам установки, пол-
ностью отключает питание в условиях скачка напряжения категории III (при этом
линия заземления – желтый / зеленый провод – не должна быть прервана).
После установки вилка или выключатель должны быть легкодоступны.
Во избежание риска поврежденный питающий кабель оборудования
должен заменяться только специалистом сервисного центра или ква-
лифицированным электриком.

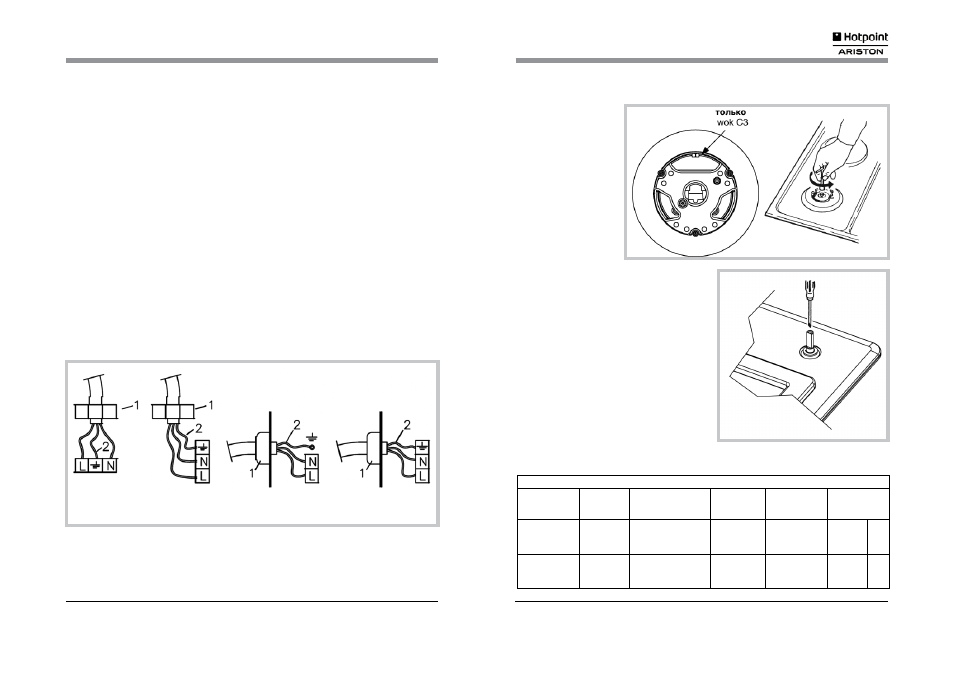

Рис. 4. 1 – кабельный зажим; 2 – желто/зеленый провод заземления
Адаптация к различным типам газа (рис. 5)
Если оборудование настроено на другой тип газа, выполните следующее:
замените жикле-
ры (рис. 5) соответс-
твующими типу газа,
который будет ис-
пользоваться (см.
табл. Характерис-
т и к и г о р ел о к и
жиклеров);
чтобы отрегулиро-
вать минимум пода-
чи газа, с помощью
отвертки поверните
винт, расположен-
ный на кране (рис.
6), в позицию минимума. Для LPG (бу-
тан/пропан) винт должен быть затянут
полностью.
Характеристики горелок и жиклеров
Газовые горелки
Тип газа
Давление
газа, мбар
Норм.
Горелка
Ø жиклеров
1/100 мм
Номинальная
тепловая мощ-
ность, Вт
Расход
Природный
G20
20
Быстрая
Вспомогательная
Wok 3
129
77
141
3000
1000
3500
286
95
333
л/ч
Сжиженный
G30/G31
28-30/37
Быстрая
Вспомогательная
Wok 3
87
50
94
3000
1000
3500
218
73
254
г/ч
•
•
Рис. 5
Рис.6
