19

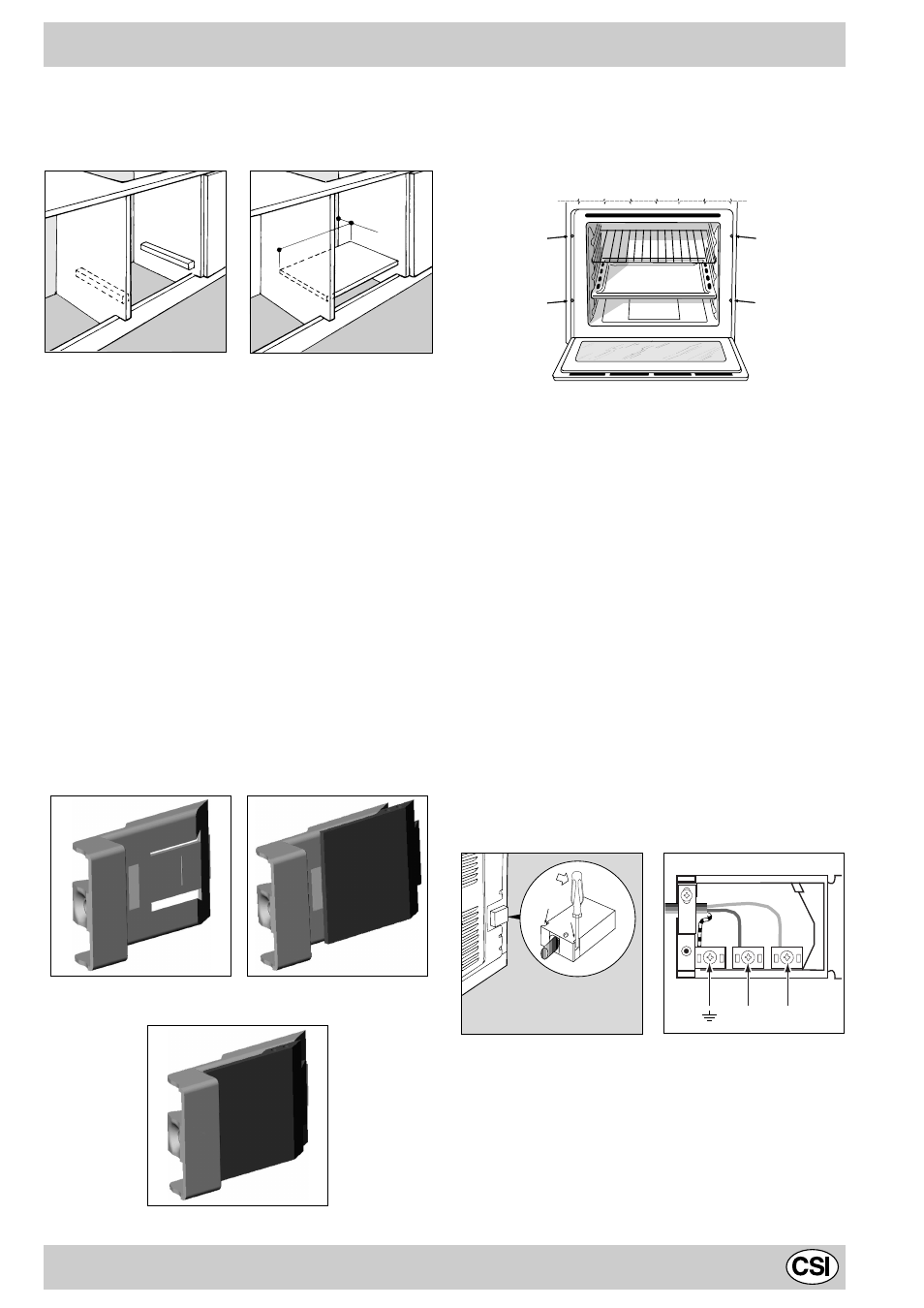

деревянные бруски. В случае сплошной опорной
поверхности, в ней должно иметься отверстие
размером не менее 45 х 560 мм.
Панели мебельных элементов, прилегающих к
духовке, должны быть выполнены из термостойкого
материала. В частности, в случае мебельных
элементов из фанерованного дерева, клей должен
быть устойчивым к температуре 100°C.
В соответствии с правилами безопасности после
установки изделия в мебельный элемент должна быть
исключена возможность касания к электрическими
частями.
Все защитные элементы должны быть закреплены
таким образом, чтобы их можно было снять только при
помощи специального инструмента.
Для правильной центровки выровнять 4 крепежные
вставки, расположенные с боков духовки, в
соответствии с 4 отверстиями в периметральной
раме мебельного элемента. В частности, если
толщина боковой панели мебельного элемента:
•
20 мм: съемная часть крепежной вставки должна
быть удалена (Рис. А);
•
18 мм: использовать первый паз, уже
подготовленный на фабрике (Рис. В);
•
16 мм: использовать второй паз (Рис. С).
Рис. А
Рис. B
Ðèñ. C
Для прикрепления духового шкафа к мебельному
элементу откройте дверцу духовки и прикрепите
духовку 4 винтами для дерева в 4 отверстиях,
расположенных на периметральной раме мебельного
элемента.
Электрическое подсоединение
Духовки, оснащенные трехполярным кабелем
электропитания, расчитаны на функционирование с
переменным током с напряжением и частотой
электропитания, указанными на заводской табличке с
данными (расположенной на электроприборе), а также
в руководстве по эксплуатации. Провод заземления
кабеля электропитания выделяется желто-зеленым
цветом.
Подсоединение кабеля электропитания
Порядок открывания зажимной коробки:
•
При помощи отвертки приподнять боковые шпонки
крышки зажимной коробки;
•
Потянуть и открыть крышку зажимной коробки.
Для подсоединения кабеля электропитания выполнить
следующие операции:
•
отвинтить винт кабельного зажима и три винта
контактов L-N-6
•
подсоединить провода под головками винтов,
соблюдая цвета: Синий
(N)
Коричневый
(L)
Желто-зеленый
6
•
зафиксировать кабель электропитания в
специальном кабельном зажиме и закрыть крышку.
Подсоединение кабеля к сети электропитания
Подсоединить к кабелю стандартную электрическую
вилку, расчитанную на нагрузку, указанную на
заводской табличке с данными. В случае прямого
подсоединения к сети электропитания необходимо
установить между электроприбором и сетью
многополярный выключатель с минимальным
расстоянием между контактами 3 мм, расчитанный на
нагрузку и соответствующий действующим нормативам
(провод заземления не должен прерываться
N
L
560 mm.
45 mm.
