FZ 990 C.1, FZ 99 C.1, FQ 99 C.1, FZ 992 C.1, FZ 992 C.1, FB 99 C.1, F 99 C.1

! Установщик должен гарантировать, что электроподключение произведено

правильно и отвечает требованиям безопасности.

Перед подсоединением убедитесь в том, что:
· Оборудование заземлено и вилка соответствует стандартам.
· Розетка может выдержать максимальную нагрузку устанавливаемого обо-

рудования (см. табличку технических данных оборудования).

· Электрическое напряжение соответствует диапазону значений, указанных в

табличке технических данных оборудования.

· Розетка подходит к вилке оборудования, в противном случае — обратитесь

к квалифицированному специалисту для замены розетки. Не используйте
удлинители и многогнездовые розетки.

! После установки оборудования должен быть обеспечен свободный доступ к
питающему кабелю и розетке.
! Кабель не должен быть перекручен или пережат.
! Кабель следует регулярно проверять, его замена должна производиться
специалистами сервисного центра (см. гл. Помощь).
Производитель не несет ответственности в случае несоблюдения
указанных мер безопасности.

Подключение к электросети

! Эти духовки оснащены трехжильным питающим кабелем, предназначенным
для работы с переменным током, напряжение и частота которого указаны в
табличке технических характеристик (расположенной на оборудовании).

Установка питающего кабеля

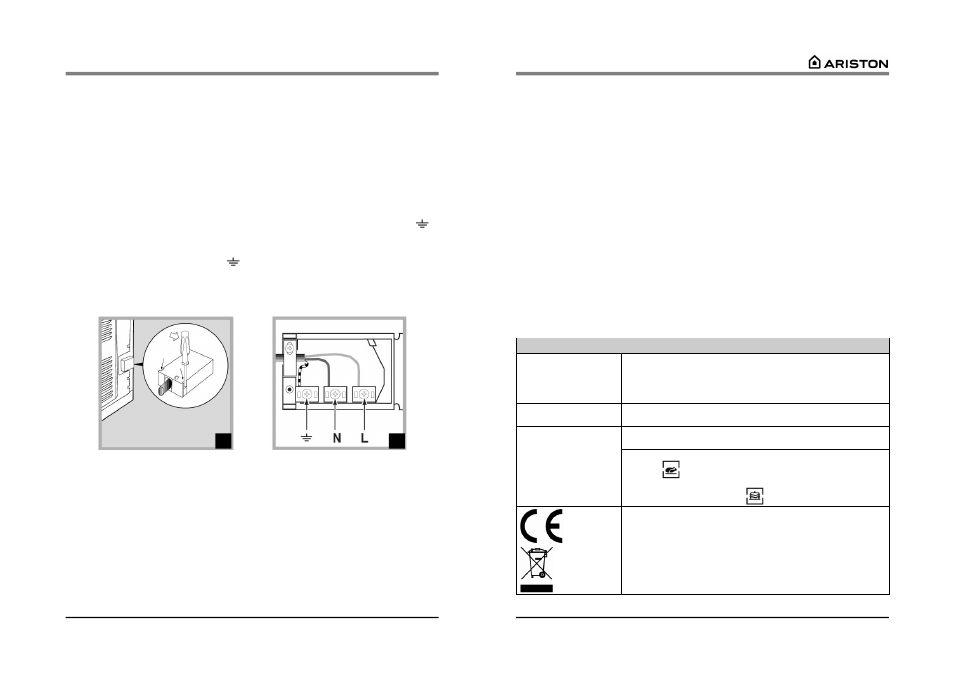

1. Откройте клеммник:
вставьте отвертку в боковые петли крышки клемника и, действуя ею как ры-
чагом, отогните петли и откройте крышку (рис. 4).
2. Установите питающий кабель:
· отверните винт зажимной винт кабеля и три винта на контактах L-N и

;

· подсоедините провода к соответствующим контактам (рис. 5): синий про-
вод к контакту N (нейтраль); коричневый провод к контакту L (фаза) и зеле-
ный & желтый провод к контакту

( заземление).

3. Зафиксируйте питающий кабель зажимным винтом.
4. Закройте крышку клеммника.

Подсоединение питающего кабеля к сети
Оснастите питающий кабель стандартной вилкой, соответствующей нагруз-
ке, указанной в табличке технических данных оборудования (см. с. 5).
Оборудование может напрямую подключаться к сети. В этом случае должен
быть установлен многолинейный автоматический выключатель с минималь-
ным расстоянием между разведенными контактами 3 мм, подходящий для
указанной токовой нагрузки и соответствующий действующим правилам элект-
робезопасности (линия заземления не должна прерываться автоматическим
выключателем). Питающий кабель следует располагать так, чтобы он не ка-
сался поверхностей, температура которых превышает 50°С.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Размеры и объем

ширина 43,5 х высота 32 х глубина 40 см; объем 56 л

Моделисо стеклянной

панелью, прикреплен-

ной к внутренней

стороне дверцы

ширина 43,5 х высота 32 х глубина 41,5 см; объем 58 л

Электрические

параметры

напряжение: 220-240 В ~ 50/60 Гц; макс. потребляемая

мощность 2800 Вт (см. табл. техн. данных);
Директива ЕЭС 2002/40/ЕС для электродуховок

Стандарт EN 50304

Энергопотребление

(маркировка)

Энергопотребление для естественной конвекции – режим

нагрева:

Традиционная духовка.

Заявленное энергопотребление для класса принудительной

конвекции – режим нагрева:

Кондитерская духовка.

Оборудование соответствует следующим директивам

Европейского Экономического Сообщества:

- 73/23/ ЕЕС от 19.02.73 (Низкого напряжения) и

последующие модификации;

- 89/336/ ЕЕС от 03.05.89 (Электромагнитной совместимости)

и последующие модификации;

- 93/68/EEC от 22.07.93 и последующие модификации;

- 2002/96/EC.
