Крепление элементов с лицевой стороны машины
– Винтами типа С закрепите рамки петель таким образом, чтобы отверстие,
обозначенное стрелкой на рис. 8-1, было направлено к внутренней части
лицевой стороны машины.
– Установите с противоположной стороны вверху ответную часть магнитной
защелки, используя два винта типа В.
– Поместите прокладку, изображенную на рис. 8-4В, между лицевой сторо-
ной оборудования и ответной частью магнитной защелки.
Использование шаблона
– Чтобы разметить положение отверстий на левой стороне панели, выров-
няйте шаблон с ее верхним левым краем, сверяясь с контрольными лини-
ями шаблона.
– Чтобы разметить положение отверстий на правой стороне панели, выров-
няйте шаблон с ее верхним правым краем.
– Просверлите отверстия для двух петель, резинового ограничителя и маг-
нитного замка, используя сверло подходящего размера.
Крепление элементов на деревянную панель (дверцу)
– Вставьте петли в отверстия (подвижная часть петли должна быть установ-
лена лицевой стороной по направлению от панели) и закрепите их 4 винта-
ми типа А.
– Вставьте магнитную защелку (рис. 8-3) в верхнее отверстие на стороне,
противоположной петлям, и зафиксируйте ее 2 винтами типа В.
– Вставьте резиновый ограничитель в нижнее отверстие.
Теперь панель (дверца) готова к установке на машину.
Установка деревянной панели (дверцы) на машину
Вставьте кончик петли (отмеченный стрелкой на рис. 8-2) в отверстие для
петли и продвиньте на панель по направлению к лицевой стороне машины.
Закрепите 2 петли винтами типа D.
Крепление направляющих плинтуса
(нижней декоративной панели)
Если машина устанавливается в конце мебельного модуля, для плинтуса
(нижней декоративной панели) производится монтаж одной или обеих на-
правляющих, как показано на рис. 9. Отрегулируйте их на глубину плинтуса
и при необходимости прикрепите плинтус к направляющим (рис. 10)

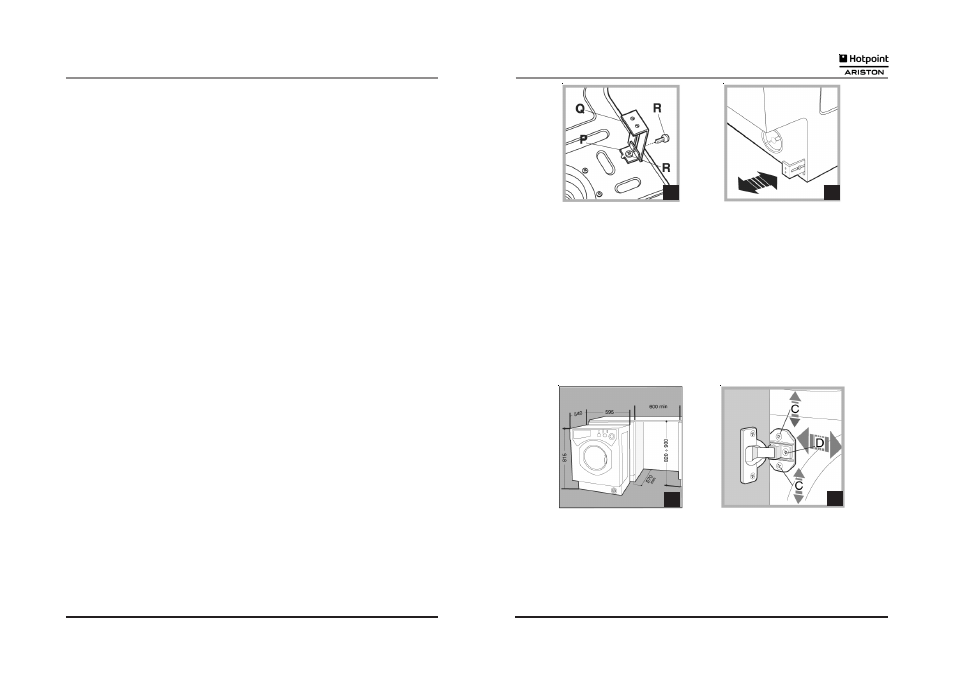

Установка направляющей (рис. 9):
– закрепите уголок Р винтом R, вставьте направляющую Q в специальное от-
верстие, разместите ее в желаемом положении и закрепите с помощью угол-
ка Р и винта R.
Встраивание машины в корпус кухонной мебели
– Вставьте машину в нишу, выровняв ее с мебелью (рис. 11).
– Отрегулируйте ножки машины, чтобы поднять ее на подходящую высоту.
– Отрегулируйте положение деревянной панели в горизонтальном и верти-
кальном направлениях, используя винты С и D, как показано на рис. 12.
Важно: плинтус должен закрывать нижнюю лицевую часть машины до
пола.
