7 AWM 108 6 AWM 108
Инструкции по монтажу

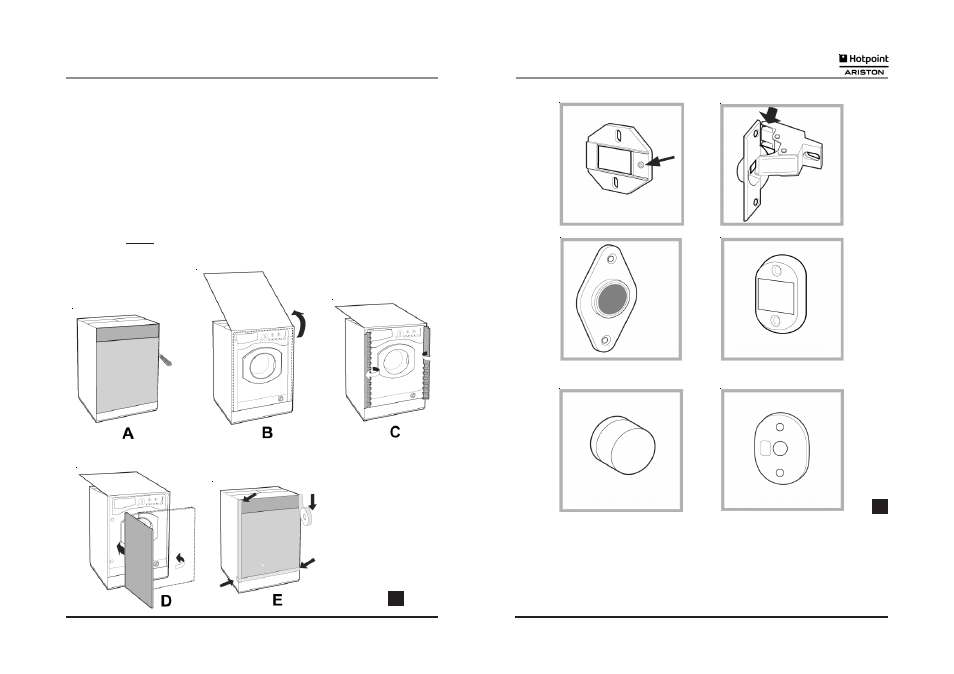

Установка деревянной панели на дверцу
и встраивание машины в модуль кухонной мебели
В случае, когда стиральная машина должна быть перевезена для оконча-
тельной установки после того, как деревянная панель уже была навешена,
мы предлагаем оставить машину в ее оригинальной упаковке. Конструкция
упаковки позволяет навесить деревянную панель на машину, не извлекая
последнюю полностью из упаковки (см. рис. 7).
Деревянная панель, которая закрывает лицевую сторону машины, должна
быть толщиной не менее 18 мм и может навешиваться или справа, или сле-
ва. В целях практичного использования машины мы рекомендуем навеши-
вать панель слева, чтобы она открывалась в ту же самую сторону, что и двер-
ца машины.
Аксессуары для монтажа дверной панели
Рамка петли (2 шт.) Петля (2 шт.)
Магнит
(1 шт.)
Магнитная пластинка
(1 шт.)
Магнитная защелка
Резиновый
ограничитель (1 шт.)
Прокладка защелки
(1 шт.)
••••• самонарезные винты тип А дл. 13 мм – 6 шт.,
••••• метрические винты с потайной головкой тип В дл. 25 мм
(для крепления магнитной пластинки к корпусу мебели) – 2 шт.,
••••• метрические винты тип С дл. 15 мм
(для прикрепления рамок петель к корпусу мебели) – 4 шт.,
••••• метрические винты тип D дл. 7 мм
(для закрепления петель на рамках) – 4 шт.
8
7
1 2
3 4
5 4B
