Проектор и его принадлежности

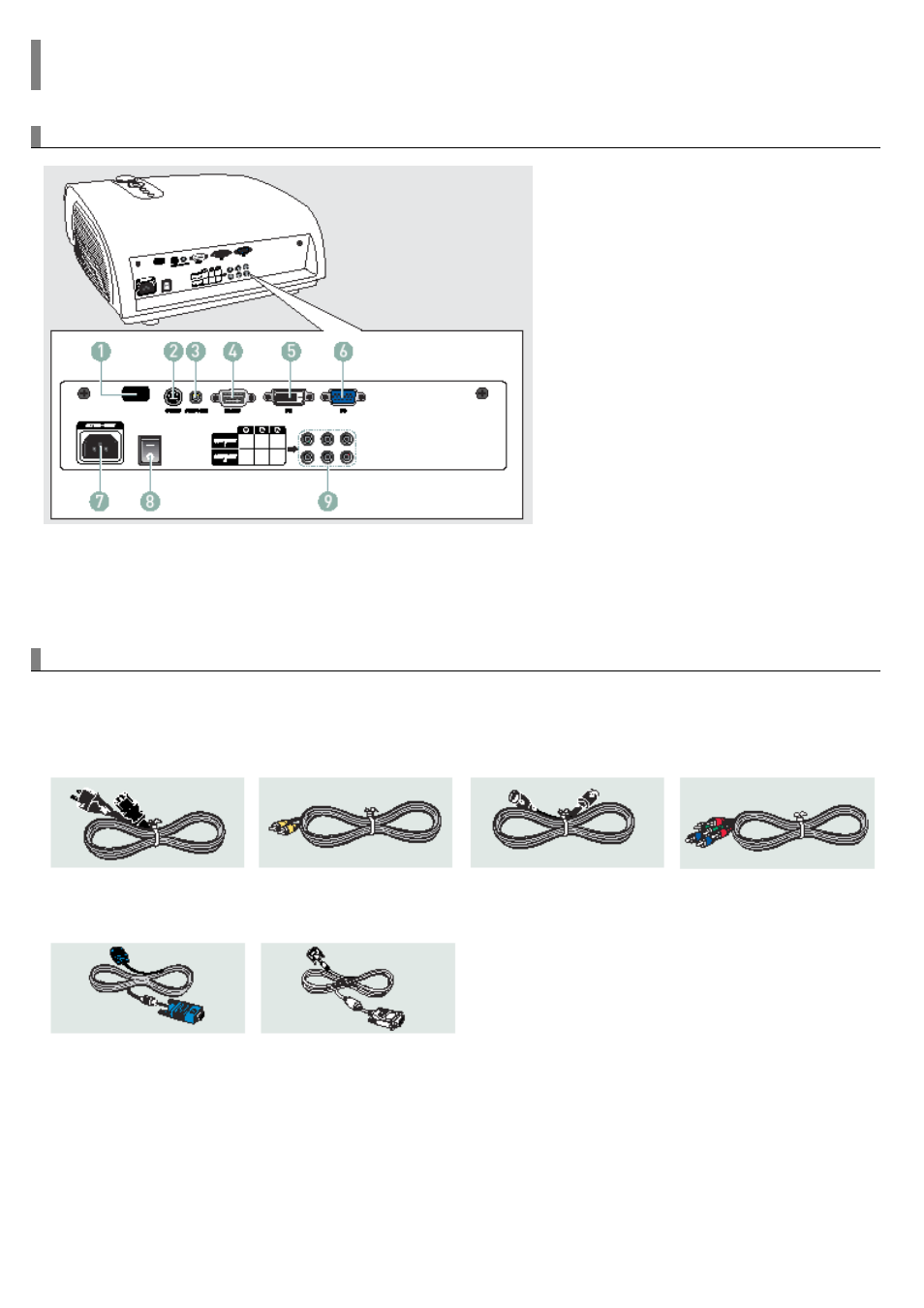

Задняя сторона проектора и кабели
Задняя сторона проектора
1. Приемник сигнала от пульта ДУ
2. Входной разъем S-VIDEO
3. Входной разъем композитного
сигнала
4. Порт RS232
5. Входной разъем DVI
6. Входной разъем для
подключения ПК
7. Вход питания
8. Выключатель питания
9. Входные разъемы
компонентного сигнала
Кабели
Шнур питания
Подсоединяется к розетке
сети переменного тока и
разъему (7) Кабель для видеосигнала
(композитный сигнал)
Подсоединяется к разъему (3) Кабель S-VIDEO
Подсоединяется к разъему (2) Кабель для компонентного
сигнала
Подсоединяется к
разъемам (9)
Кабель видеосигнала от ПК
Подсоединяется к разъему (6)
Кабель DVI-D
Подсоединяется к разъему (5)
