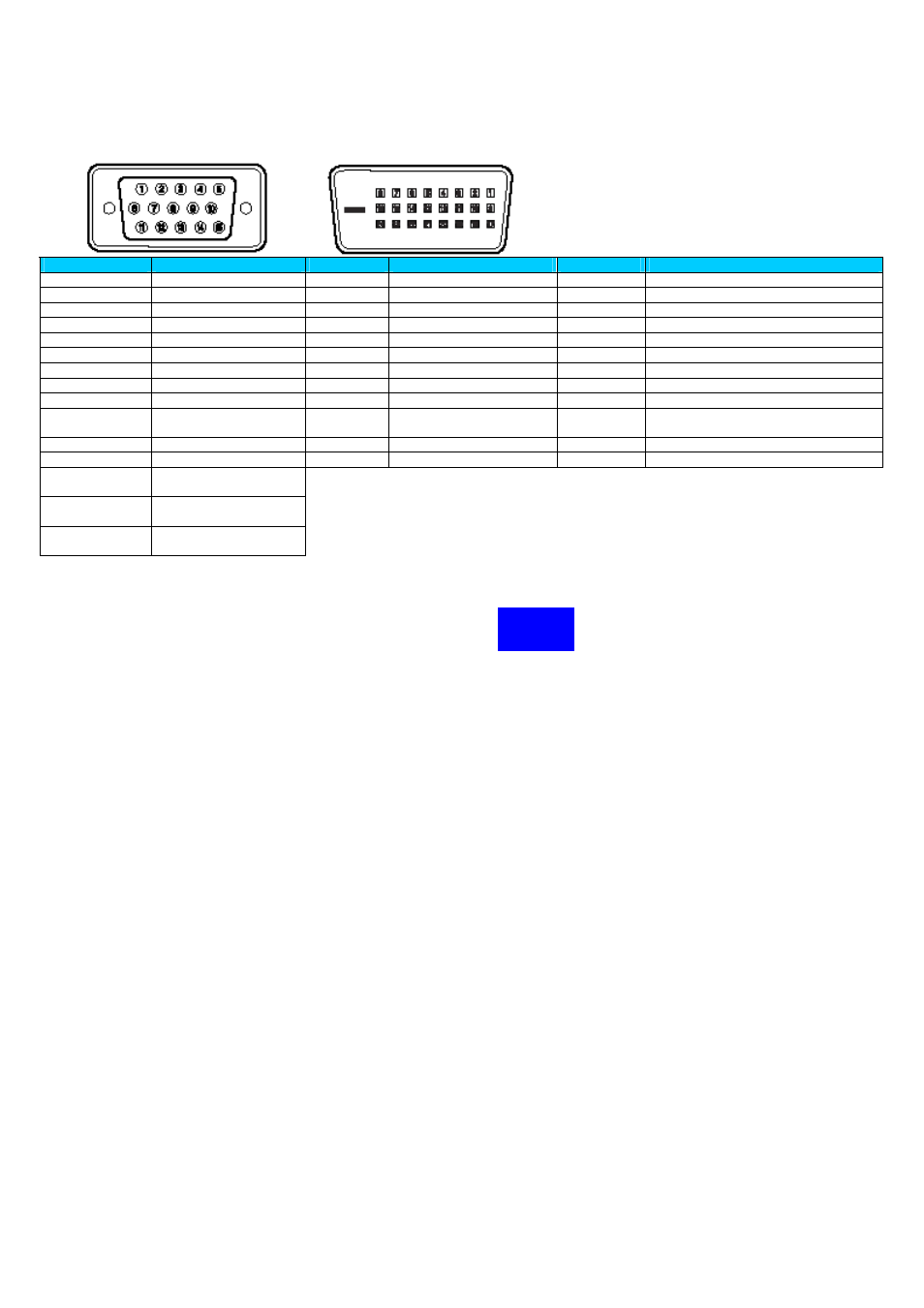

Назначение контактов порта видеосигнала ПК
Кабель для видеосигнала ПК
(15 контактов)
DVI-D
(поддерживает только цифровые сигналы)
№ контакта
Вход ПК
№ контакта
Сигнал
№ контакта
Сигнал
1
Красный (R)
1
T.M.D.S. DATA2-
13
T.M.D.S. DATA3+
2
Зеленый (G)
2
T.M.D.S. DATA2+
14
Питание +5 В
3
Синий (B)
3
T.M.D.S. экран DATA2/4
15
Земля для питания 5 В
4
Земля 4
T.M.D.S.
DATA4-
16
Обнаружение горячего подключения
5
Земля (DDC)
5
T.M.D.S. DATA4+
17
T.M.D.S. DATA0-
6
Земля - Красный (R)
6
Таковые импульсы (DDC)
18
T.M.D.S. DATA0+
7
Земля - Зеленый (G)
7
Данные (DDC)
19
T.M.D.S. экран DATA0/5
8
Земля - Синий 8
Не используется 20
T.M.D.S.
DATA5-
9
Не используется
9
T.M.D.S. DATA1-
21
T.M.D.S. DATA5+
10
Земля сигнала
синхронизации
10 T.M.D.S.
DATA1+
22 T.M.D.S.,
экран тактовых импульсов
11
Земля 11
T.M.D.S.
экран DATA1/3
23
T.M.D.S. Таковые импульсы +
12
Данные (DDC)
12
T.M.D.S. DATA3-
24
T.M.D.S. Таковые импульсы -
13
Строчная
синхронизация
14
Кадровая
синхронизация
15
Таковые импульсы
(DDC)
VESA Plug & Play
Этот аппарат поддерживает спецификацию VESA Plug &
Play и распознает подключение к ПК автоматически.
Примечание
Кабель DVI-D не поддерживает
аналоговые сигналы RGB.
