ЗАМЕНА ЭЛЕКТРИЧЕСКИХ КОМПОНЕНТОВ
 Для замены лампочки подсветки см. инструкции

на стр. 19.

 Для доступа к другим электрическим

компонентам необходимо извлечь духовку из

соответствующего отделения, отвинтив винты

(V) (рис. 16). Вынув духовку, вы получите

доступ к клеммной коробке (рис. 18).

В случае необходимости замены шнура

питания, провод заземления должен быть

длиннее фазовых проводов. Кроме того,

с л е д у е т с о б л ю д а т ь и н с т р у к ц и и ,

п р и в е д е н н ы е в п а р а г р а ф е

“ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ”.

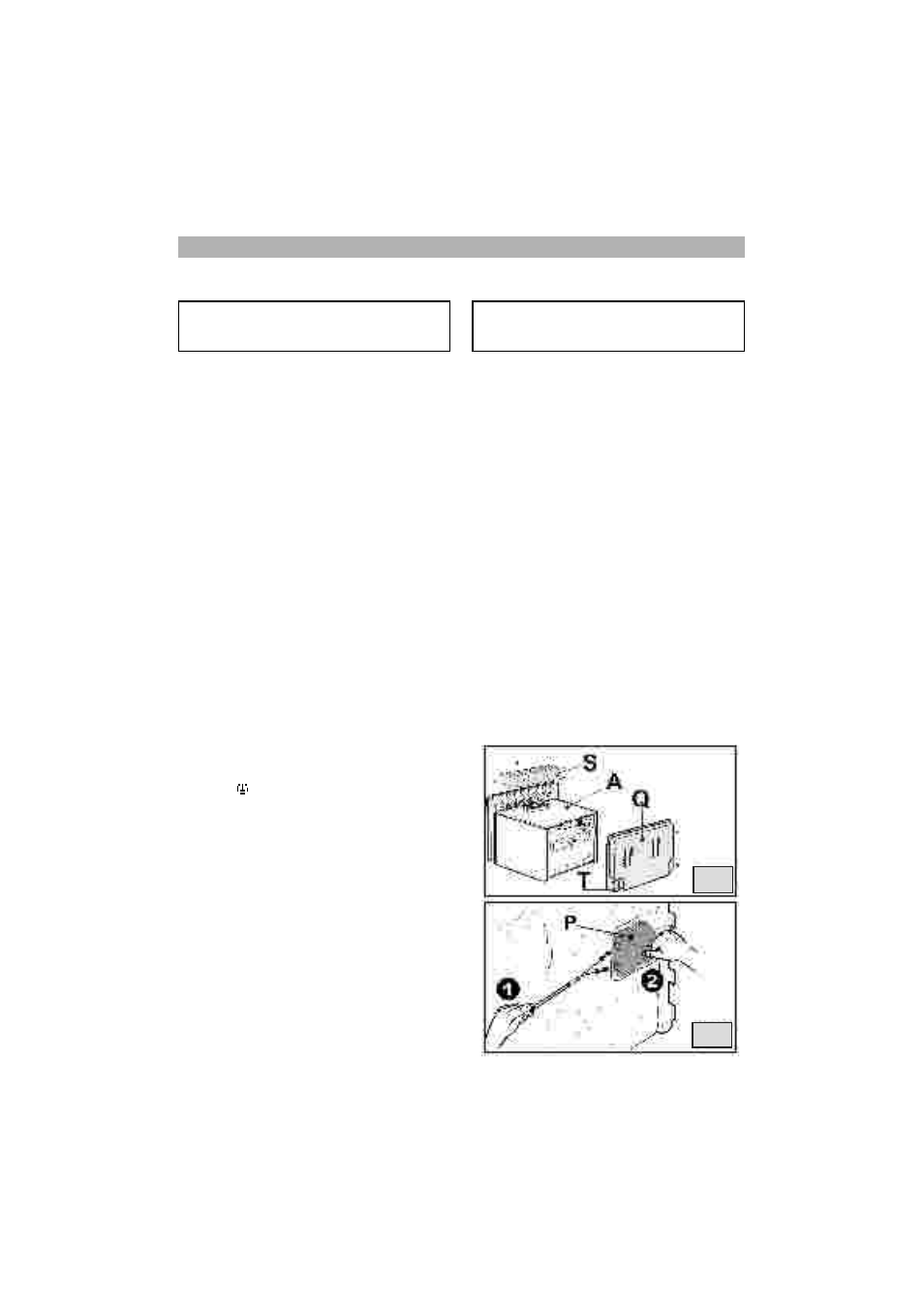

 Снимите заднюю панель (Q), чтобы получить

д о с т у п к р е д у к т о р у , р е з и с т о р а м и

ограничителю температуры (рис. 18).

 Для замены патрона лампочки (Р) снимите

верхнюю (А) и боковую панели, затем

п о д ц е п и т е о т в е р т к о й к о н ц ы д в у х

блокировочных язычков (см. рис. 19) и снимите

патрон в направлении задней стенки духовки.

 Для замены термостата, коммутатора и

электронной платы снимите защитный кожух (S)

(рис. 18). Снимите ручки и отвинтите

находящиеся под ними винты, чтобы освободить

подлежащие замене компоненты.

23

5. ИНСТРУКЦИИ ПО УСТАНОВКЕ

ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ

ТЕКУЩЕЕ ОБСЛУЖИВАНИЕ ЗАМЕНА

Перед тем как приступить к подключению
следует убедиться в том, что:
 Токопропускная способность и напряжение в

сети и розетках соответствуют значениям,
указанным на маркировочной этикетке духовки,
находящейся на ее боковой стенке и в
инструкции.

 Розетка и электропроводка надежно заземлены

в соответствии с нормами и положениями
д е й с т в у ю щ е г о з а к о н о д а т е л ь с т в а .
Производитель не несет ответственности в
случае несоблюдения вышеуказанных норм.

 Используемая розетка или всеполюсный

выключатель находятся в сфере досягаемости
установленного прибора.

Если подсоединение к сети осуществляется
через розетку:
 Подсоедините к шнуру питания стандартную

вилку (если таковая не предусмотрена в
комплекте), выдерживающую нагрузку,
указанную на маркировочной этикетке духовки.
П о д с о е д и н и т е п р о в о д а , с о б л ю д а я
нижеуказанные соответствия и используя
более длинный, чем фазовые провода
заземляющий провод:

буква

L

(фаза)

= провод коричневого
цвета

буква

N

(нейтральный) = провод синего цвета

символ

(земля)

= провод желто-зеленого

цвета

 Шнур питания должен быть расположен таким

образом, чтобы ни один из его участков не
нагревался до температуры 75°C.

 Не используйте для подсоединения к сети

укороченные провода, переходники или
тройники, поскольку они могут привести к
опасному перегреву.

Если подсоединение осуществляется
непосредственно к электросети:
 Установите между духовкой и сетью

всеполюсный выключатель, рассчитанный на
нагрузку прибора с минимальным расстоянием
между контактами 3 мм. Помните, что шнур
заземления не должен прерываться
выключателем.

Подключение к электросети должно

выполняться в соответствии с нормами и

п о л о ж е н и я м и д е й с т в у ю щ е г о

законодательства.

Перед тем как приступить к замене любых

деталей настоятельно рекомендуем

отключить прибор от электросети.

18

19
