УСТАНОВКА
ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ ДЛЯ УСТАНОВЩИКОВ
Установка, все операции по регулировке, переналадке и текущему обслуживанию, перечисленные в этом разделе,
должны осуществляться только квалифицированными специалистами.
Неправильная установка может повлечь травмы людей, животных, а также ущерб имуществу, за которые
производитель не несет ответственность.
Устройства безопасности или автоматической регулировки приборов в течение срока их службы могут быть
модифицированы только производителем или авторизованным поставщиком.
4) УСТАНОВКА РАБОЧЕЙ ПОВЕРХНОСТИ
После снятия наружной упаковки прибора и внутренней упаковки различных подвижных деталей, следует
проверить целостность рабочей поверхности. В случае сомнения не пользуйтесь прибором и обратитесь в
сервисный центр.
Детали упаковки (картон, полиэтиленовые мешки, пенопласт, гвозди и т. д.) не следует оставлять в местах
доступных для детей, поскольку они представляют потенциальный источник опасности.

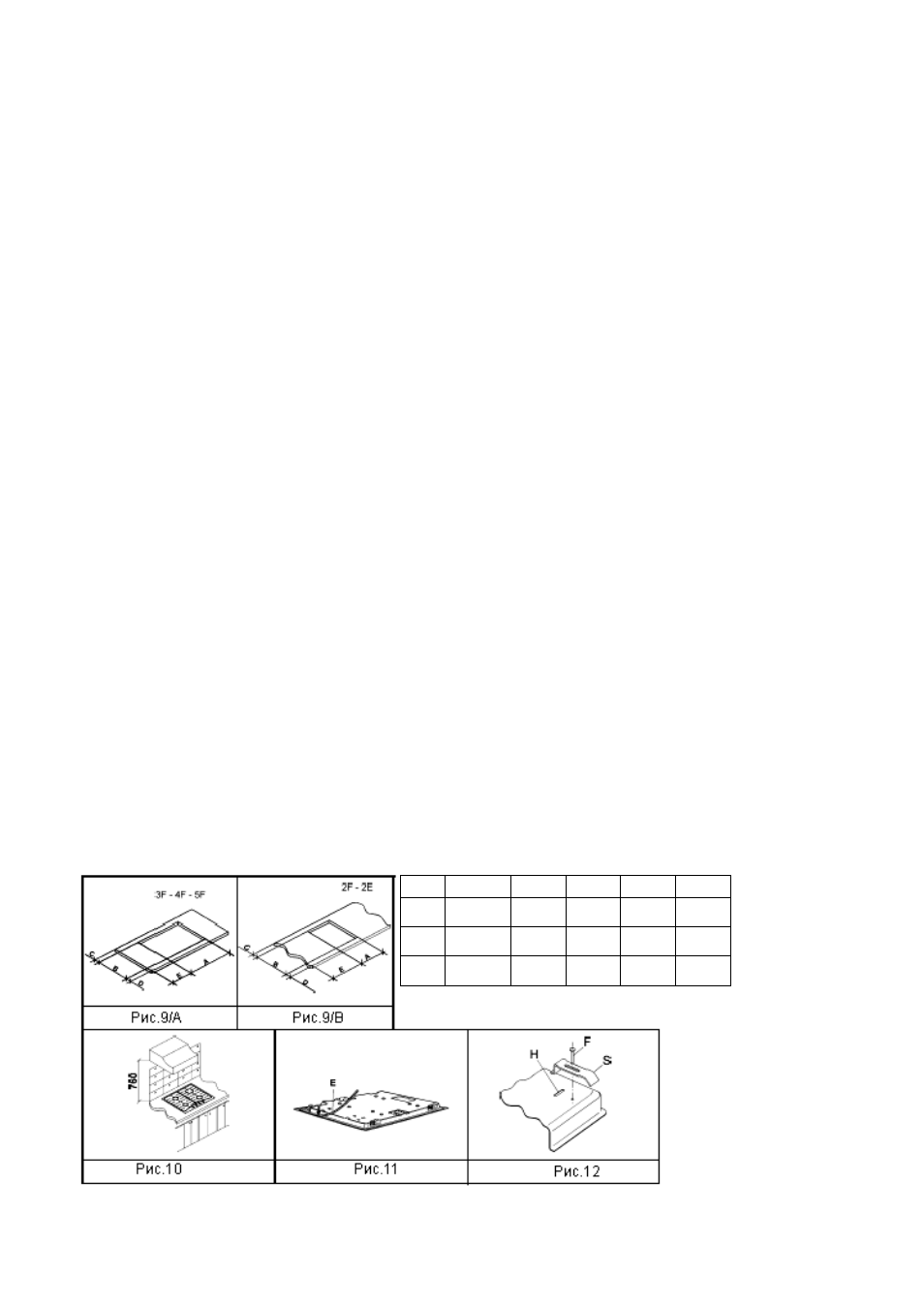

На поверхности рабочего стола следует сделать прямоугольное отверстие для встраивания плиты, размеры
которого в мм приведены на рис. 9/А и 9/В. Следует соблюдать минимальные размеры между прибором и
боковыми, задней и верхней стенами (см. рис. 9/А-9/В и 10).
Данный прибор относится к 3 классу и в отношении него должны соблюдаться все нормы, предусмотренные для
подобных приборов.
5) КРЕПЛЕНИЕ РАБОЧЕЙ ПОВЕРХНОСТИ
Прибор снабжен специальной прокладкой, предназначенной для предотвращения попадания жидкости внутрь
мебели. Для правильной установки прокладки просим тщательно выполнять приведенные ниже инструкции:
-
Снимите полоски прокладки с бумажной основы, следя, чтобы от них не оторвалась прозрачная защитная
бумага.
- Переверните рабочую поверхность, Правильно расположите прокладку “E” (рис. 11) под краями рабочей
поверхности таким образом, чтобы внешняя сторона прокладки точно совпадала с внешним краем рабочей
поверхности. Края полосок должны совпадать, не выступая друг над другом.
- Наложите прокладку на рабочую поверхность, равномерно распределив ее пальцами. Снимите с прокладки
полоску защитной бумаги, вставьте рабочую поверхность в подготовленное в мебели отверстие.
- Вставьте крепежные кронштейны S в соответствующие пазы на корпусе прибора H и закрепите их винтами F
(рис. 12).
РАЗМЕРЫ, КОТОРЫЕ НЕОБХОДИМО СОБЛЮДАТЬ
A B C D E
4F 553 473 67,5 59,5 100
мин.
3F-
5F 553 473 67,5 59,5 175
мин.
2F-
2E 280 480 57,5 557,5 100
мин.
