6
УказаНИя ДЛя МОД. PVD:
В комплект поставки варочной панели входит шнур питания. Это позволяет под-
ключать прибор только к электросети с напряжением 0-40 В между двумя фаза-
ми или между фазой и нейтралью.
q
Подключите электроприбор к электрической розетке, защищенной пре-
дохранителем (номинал см. в таблице).
Имеется возможность подключить варочную панель к электросети со следу-
ющими параметрами:
– три фазы 0-40 В 3~
– три фазы 380-415 В 3N~
Для перехода на новое подключение выполните следующие инструкции:
q
Перед выполнением подключения к электросети убедитесь, что подключение за-
щищено с помощью подходящего предохранителя (см. таблицу) и площадь попе-
речного сечения проводки соответствует потребляемой мощности прибора.
q
Положите варочную панель на стол стеклянной поверхностью вниз.
Стеклянная поверхность должна быть защищена!
q

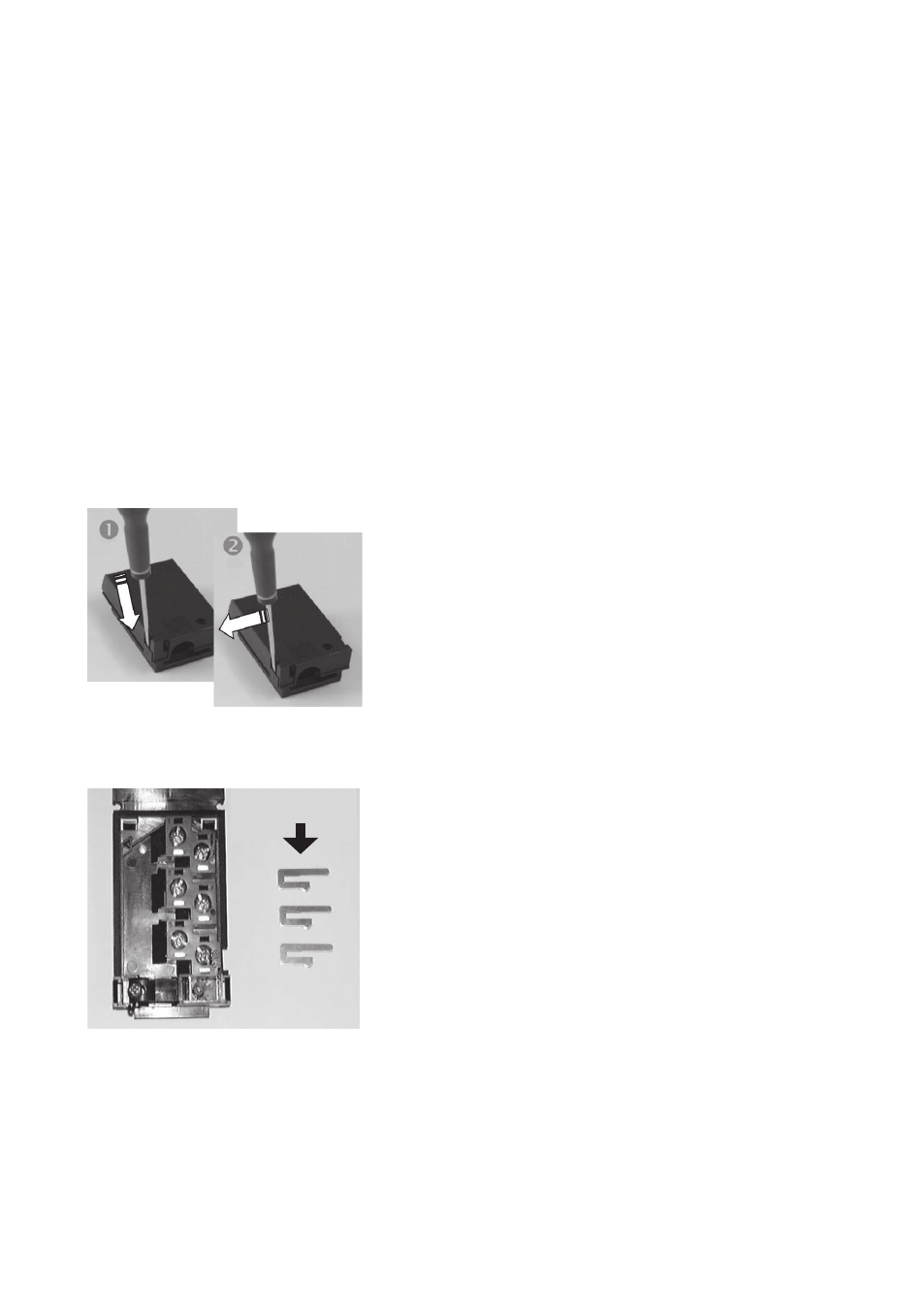

Снимите крышку клеммной колодки, вы-
полнив следующие операции:
– найдите две лапки, расположенные сбоку,
– нажмите на лапку лезвием плоской отвертки
(выполните это для каждой лапки),
– снимите крышку,
– отверните винты крепления клеммной колод-
ки, в которой находятся шунты и провода шну-
ра питания,
– отверните винты зажима шнура питания, что-
бы освободить шнур питания,
– извлеките шнур питания из клеммной колодки.
ШУНТ
q
Порядок выполнения нового подключения:
– Шнур питания должен соответствовать реко-
мендациям, представленными в таблице.
– Пропустите шнур питания через зажим.
– Зачистите концы всех проводов шнура пита-
ния на длине 10 мм, принимая в расчет длину
шнура питания, необходимую для выполнения
соединений на клеммной колодке.
– Выполните подключения проводов и шунтов
(были сняты в предыдущей операции) в соот-
ветствии с параметрами сети электропитания,
как показано в представленной ниже таблице.
– Затяните винты зажима шнура питания, уста-
новите на место крышку клеммной колодки и
закрепите ее.
Примечание: убедитесь, что винты на клеммной
колодке надежно затянуты.
