8
УказаНИя ДЛя МОД. PVS (варочная панель без регуляторов):
Данная варочная панель подключается к духовому шкафу. Поэтому электрические
соединения должны выполняться в соответствии с инструкциями для духовки.
Стеклокерамические варочные панели PVS предназначены для использования
только вместе со специальными отдельными блоками регуляторов или комбиниро-
ваться с духовыми шкафами со встроенными регуляторами для варочной панели.
В документации, которая поставляется вместе с духовым шкафом со встроенными
регуляторами варочной поверхности, четко показано, как регуляторы должны под-
ключаться к варочной поверхности.
Варочная панель ни в коем случае не должна подключаться к блокам регуляторов
или к духовкам, типы которых не указаны в соответствующей документации.

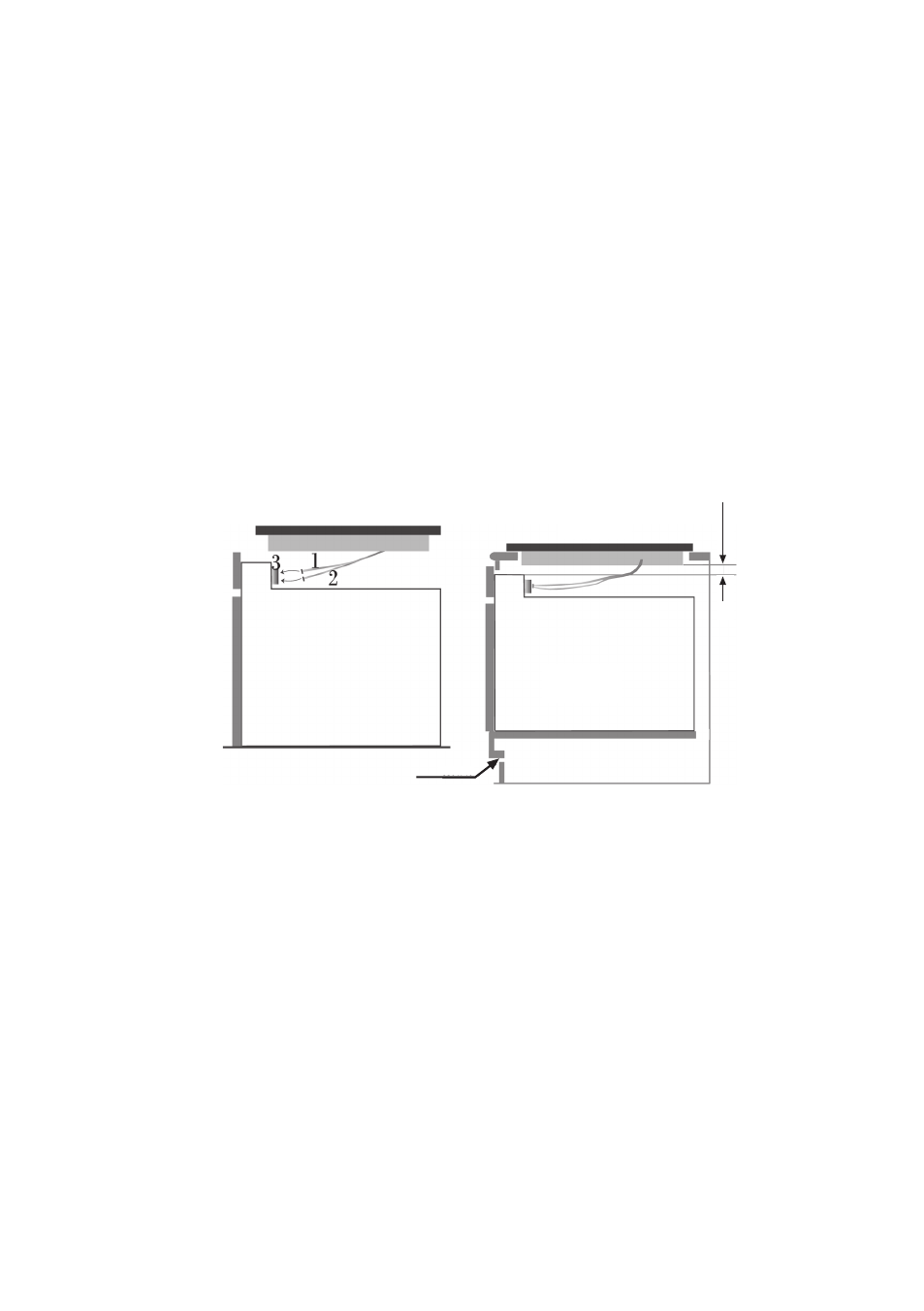

чтобы выполнить подключение, необходимо соединить разъемы (1) и (2) ва-
рочной панели с разъемами (3) духового шкафа или блока регуляторов.
Эти соединения могут быть выполнены до или после крепления духовки с
помощью болтов.
550x10
мин. 22 мм
Отверстие выполняется при установке
встраиваемого духового шкафа.
См. инструкцию по эксплуатации
духового шкафа.
ДУХОВОЙ ШКАФ
ВАРОЧНАЯ ПАНЕЛЬ
