Инструкция по эксплуатации Candy FLG 202
Страница 13
11
Рис.6

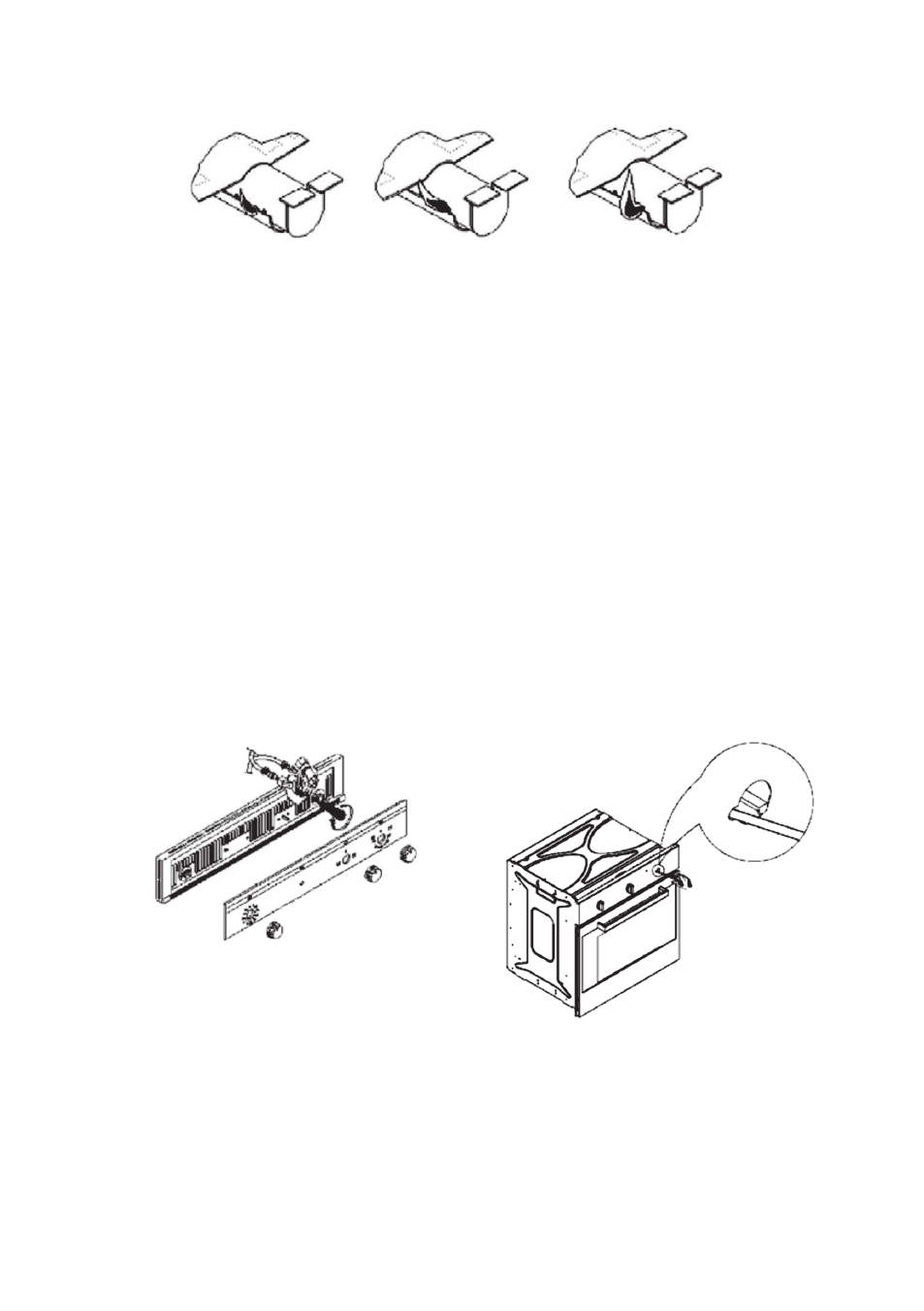

Регулировка минимального значения (Рис. 7а-7b)
Термостат печи оснащён байпасом минимального значения. Изменяя тип газа, не-
обходимо выполнить регулировку следующим образом:
Снять ручку термостата.
Если передняя панель стеклянная, снять её, отвинтив два зажимных кольца,
расположенных снизу двух других ручек (рис. 7а).
Если передняя панель металлическая, регулировка может быть выполнена че-
рез отверстие, расположенное с левой стороны гнезда ручки термостата (рис.
7b).
Включить печь и оставить её на максимальном режиме работы при закрытой
дверце на протяжении по крайней мере 30 минут.
Перевести ручку термостата печи на минимальное значение и отрегулировать
байпас до минимума таким образом, чтобы добиться уменьшенного, но ста-
бильного пламени. Данная операция осуществляется при закрытой дверце
печи.
Воздействовать отвёрткой на винт байпаса. Достаточно отвинтить байпас на
несколько оборотов для регулировки минимального значения, переходя с жид-
кого газа на метан.
рис. 7а
рис. 7b
ИЗБЫТОК ВОЗДУХА
РАВНОМЕРНОЕ ПЛАМЯ
НЕДОСТАТОК ВОЗДУХА
ВАЖНО: после регулировки горелки проверить удерживание пламени на мини-
мальном значении, пробуя закрыть и открыть дверцу печи. В случае затухания вы-
полнить регулировку байпаса. Для функционирования с G30/G31 регулировочный
винт байпаса должен быть завинчен до конца. После завершении операций (за-
мена инжектора, регулировка воздуха и минимального значения) выключить печь,
установить новую табличку с данными (с указанием используемого газа) взамен
предыдущей.
