* Not included with this unit.
* Не входят в комплект.
Dashboard
Декоративная панель
Fire wall
Стена
Washer
Шайба
Sleeve
Муфта
Mounting bolt
Крепежный болт
Screw (option)
Винт (дополнительно)
Lock nut
Фиксирующая
гайка
Stay (option)
Стойка
(дополнительно)
Flat type screws (M5 x 6 mm)*
Крепежные винты (М5 х 6 мм)*
Bracket*
Кронштейн*
Bracket*
Кронштейн*
Pocket
Карман
3 2 1
Control Panel
Панель управления
Trim plate
Приборная панель
Handle
Рычаг
Hard case/Control Panel
Жесткий футляр/
Панель управления Sleeve
Муфта
Handles
Рычаги Trim plate
Приборная панель
ТОЛЬКО ДЛЯ KS-FX915R
Remote controller
Дистанционное
управление
TROUBLESHOOTING
• The fuse blows.
* Are the red and black leads connected correctly?
• Power cannot be turned on.
* Is the yellow lead connected?
• No sound from the speakers.
* Is the speaker output lead short-circuited?
• Sound is distorted.
* Is the speaker output lead grounded?
* Are the “–” terminals of L and R speakers grounded in common?
• Unit becomes hot.
* Is the speaker output lead grounded?
* Are the “–” terminals of L and R speakers grounded in common?
Power cord
Шнур питания
Washer ( ø 5)
Шайба ( ø 5)
Lock nut (M5)
Фиксирующая гайка (М5)
Mounting bolt (M5 x 20 mm)
Крепежный болт (M5 x 20 мм) Rubber cushion
Резиновый чехол
CR2025
Battery
Батарея
Removing the unit
• Before removing the unit, release the rear section.
1 Remove the control panel.
2 Remove the trim plate.
3 Insert the 2 handles into the slots, as shown. Then, while gently pulling the handles away from
each other, slide out the unit. (Be sure to keep the handles after installing it.)

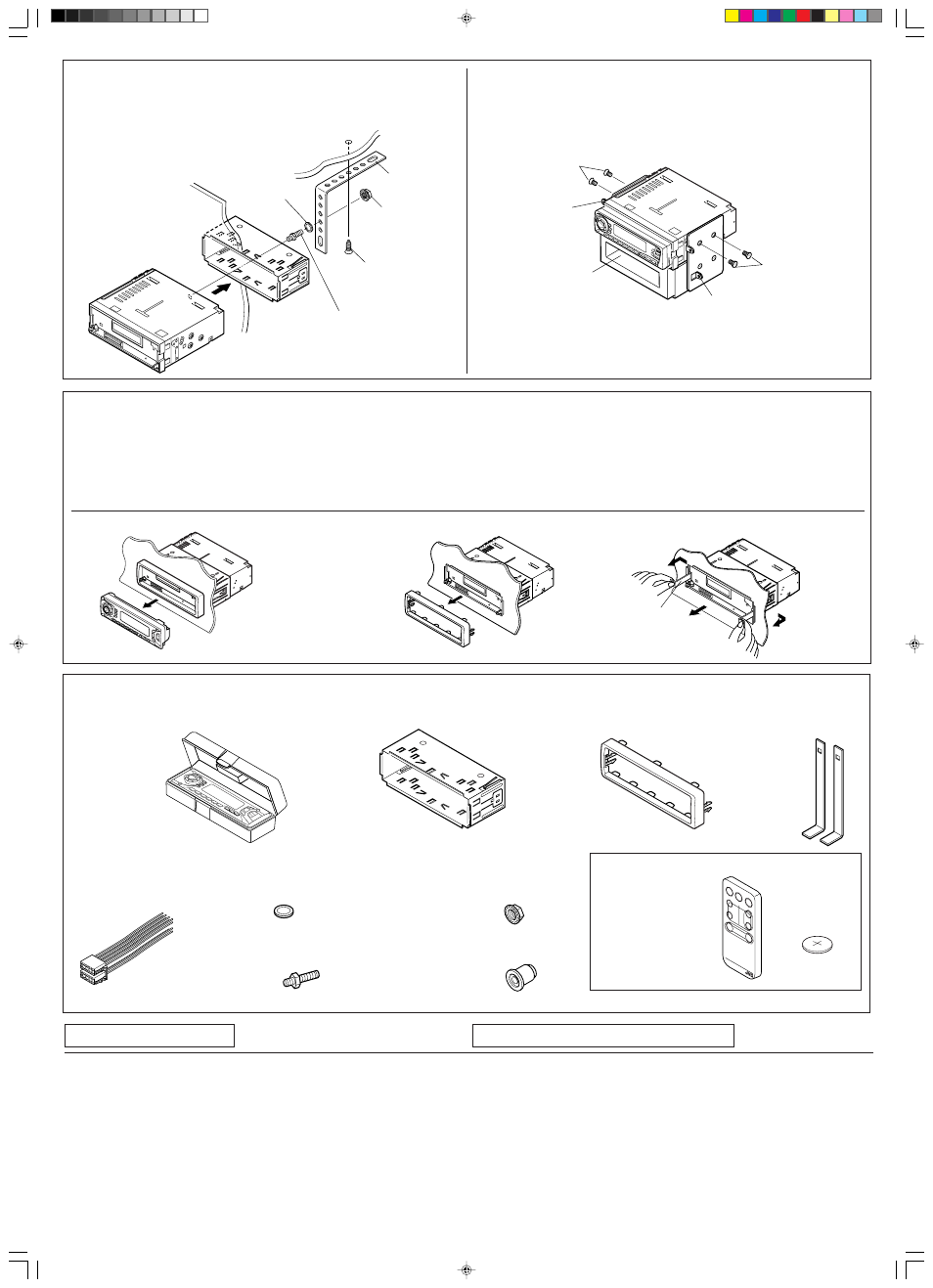

Parts list for installation and connection
The following parts are provided with this unit.
After checking them, please set them correctly.
Список деталей для установки и подключения
Следующие детали поставлены в комплекте с устройством.
После проверки комплектации, пожалуйста, установите их правильно.
BЫЯВЛЕНИЕ НЕИСПРАВНОСТЕЙ
• Сработал предохранитель.
* Правильно ли подключены черный и красный провода?
• Питание не включается.
* Подключен ли желтый провод?
• Звук не выводится через громкоговорители.
* Нет ли короткого замыкания на кабеле выхода громкоговорителей?
• Звук искажен.
* Заземлен ли провод выхода громкоговорителей?
* Заземлены ли разъемы “–” левого (L) и правого (R) громкоговорителей?
• Устройство нагревается.
* Заземлен ли провод выхода громкоговорителей?
* Заземлены ли разъемы “–” левого (L) и правого (R) громкоговорителей?
• When using the optional stay
• При использовании дополнительной стойки
Примечание: При установке устройства на крепежный кронштейн, используйте только винты
длиной 6 мм. При использовании более длинных винтов, можно повредить устройство.
• When installing the unit without using the sleeve
• При установке устройства без использования муфты
In a Toyota for example, first remove the car radio and install the unit in its place.
В Тойоте, например, сначала удалите автомобильную магнитолу, затем установите на ее
место это устройство.
Flat type screws (M5 x 6 mm)*
Крепежные винты (М5 х 6 мм)*
Удаление устройства
• Перед удалением устройства освободите заднюю часть.
1 Удалите панель управления.
2 Удалите декоративную панель.
3 Вставьте 2 рычага в отверстия, как показано на иллюстрации. Затем, плавно раздвигая
рычаги в стороны, выньте устройство. (После установкия сохраните рычаги.)
