1 Before mounting: Press (Control Panel Release button) to detach the control panel if
already attached.
* When shipped from the factory, the control panel is packed in the hard case.
2 Remove the trim plate.
3 Remove the sleeve after disengaging the sleeve locks.
1 Stand the unit.
Note: When you stand the unit, be careful not to damage the fuse on the rear.
2 Insert the 2 handles between the unit and the sleeve, as illustrated, to disengage the sleeve
locks.
3 Remove the sleeve.
Note: Be sure to keep the handles for future use after installing the unit.
4 Install the sleeve into the dashboard.
* After the sleeve is correctly installed into the dashboard, bend the appropriate tabs to hold the
sleeve firmly in place, as illustrated.
5 Fix the mounting bolt to the rear of the unit’s body and place the rubber cushion over the end of
the bolt.
6 Do the required electrical connections.
7 Slide the unit into the sleeve until it is locked.
8 Attach the trim plate so that the projection on the trim plate is fixed to the left side of the unit.
9 Attach the control panel.
ENGLISH
• This unit is designed to operate on 12 V DC, NEGATIVE ground electrical systems.
INSTALLATION
(IN-DASH MOUNTING)

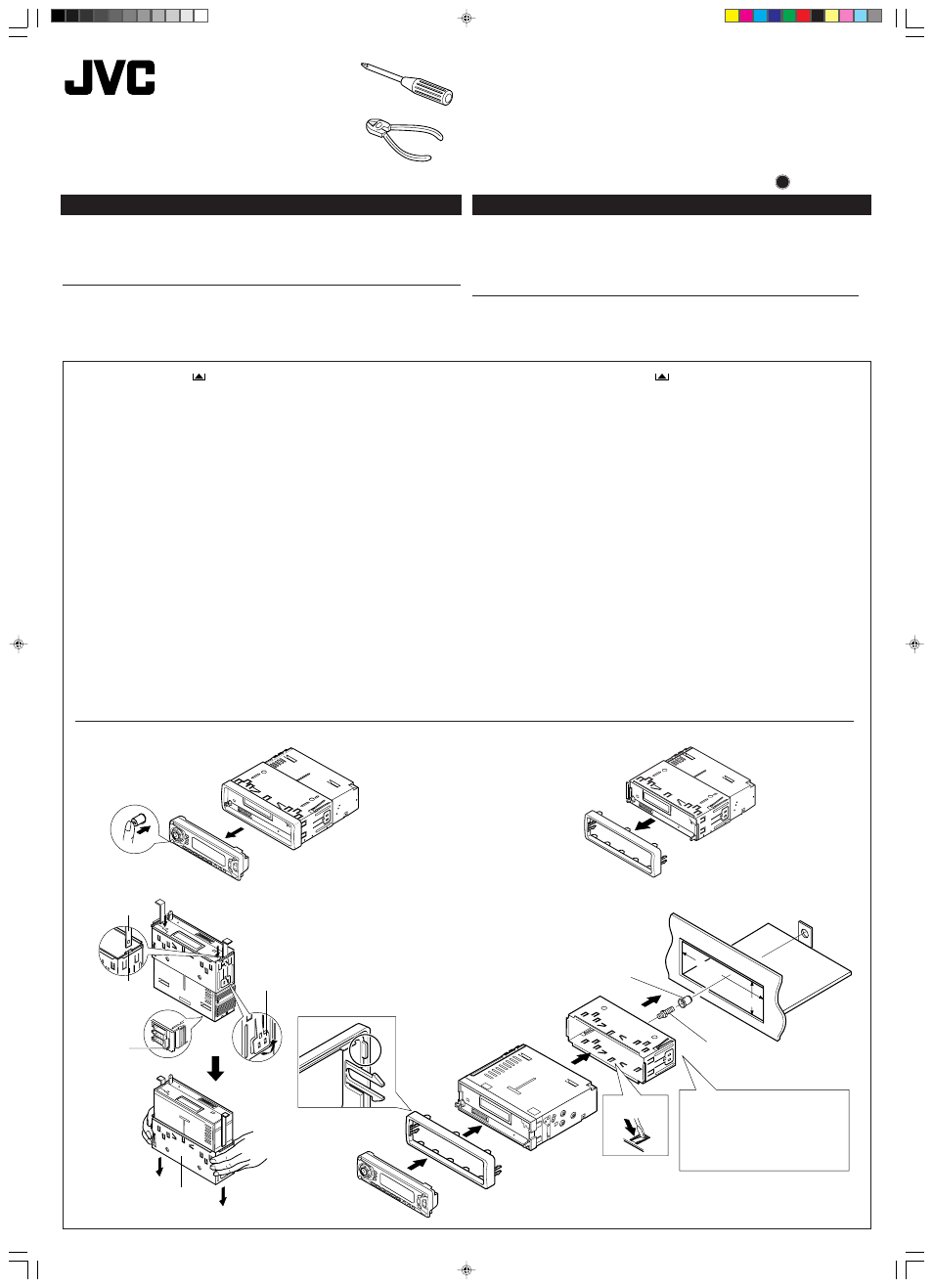

• The following illustration shows a typical installation. However, you should make adjustments
corresponding to your specific car. If you have any questions or require information regarding
installation kits, consult your JVC IN-CAR ENTERTAINMENT dealer or a company supplying kits.
GET0018-002A
[EE]
0101AOMCAPJES
EN, RU
J
V
C
3
2 1
Slot
Отверстие
Fuse
Предохранитель
Lock Plate
Фиксирующая панель
Sleeve
Муфта Control panel
Панель
управления
Control panel
Панель управления
Trim plate
Приборная панель
9
8
7
Sleeve
Муфта
4
5
Mounting bolt
Крепежный болт
See “ELECTRICAL CONNECTIONS”.
См. “ЭЛЕКТРИЧЕСКИЕ
ПОДКЛЮЧЕНИЯ.”
6 4 *
Rubber cushion
Резиновый чехол
Dashboard
Приборная панель
Trim plate
Декоративная панель
Handle
Рычаг
РУССКИЙ
• Это устройство разработано для эксплуатации на 12 В постоянного напряжения с минусом
на массе.
УСТАНОВКА
(УСТАНОВКА В ПРИБОРНУЮ ПАНЕЛЬ)
• На следующих иллюстрациях показана типовая установка. Тем не менее, Вы должны
сделать поправки в соответствии с типом Вашего автомобиля. Если у Вас есть какие-
либо вопросы, касающиеся установки, обратитесь к Вашему дилеру JVC IN-CAR
ENTERTAINMENT или в компанию, поставляющую соответствующие принадлежности.
1 Перед установкой: Нажмите кнопку (кнопка освобождения панели управления)
для отсоединения панели управления.
* При поставке с фабрики панельуправления хранится в жестком футляре.
2 Удалите декоративную панель.
3 Удалите муфту после освобождения запоров муфты.
1 Установите устройство.
Примечание: Устанавливайте устройство таким образом, чтобы не повредить
предохранитель, расположенный сзади.
2 Вставьте два рычага между устройством и муфтой, как показано на рисунке,
для освобождения запоров муфты.
3 Удалите муфту.
Примечание: После установки устройства сохраните рычаги для использования
в будущем.
4 Установите муфту в приборную панель.
* После установки муфты в приборную панель согните соответствующие зубцы для
фиксации муфты, как показано на рисунке.
5 Затяните фиксирующий болт на задней части корпуса устройства и наденьте
резиновый чехол на конец болта.
6 Выполните необходимые подключения контактов, как показано на оборотной
стороне этой инструкции.
7 Задвиньте устройство в муфту до упора.
8 Прикрепите декоративную панель таким образом, чтобы выступ на декоративной
панели вошел в левую часть устройства.
9 Прикрепите панель управления.
