Руководство по эксплуАтАции
•
SDD-T5003в

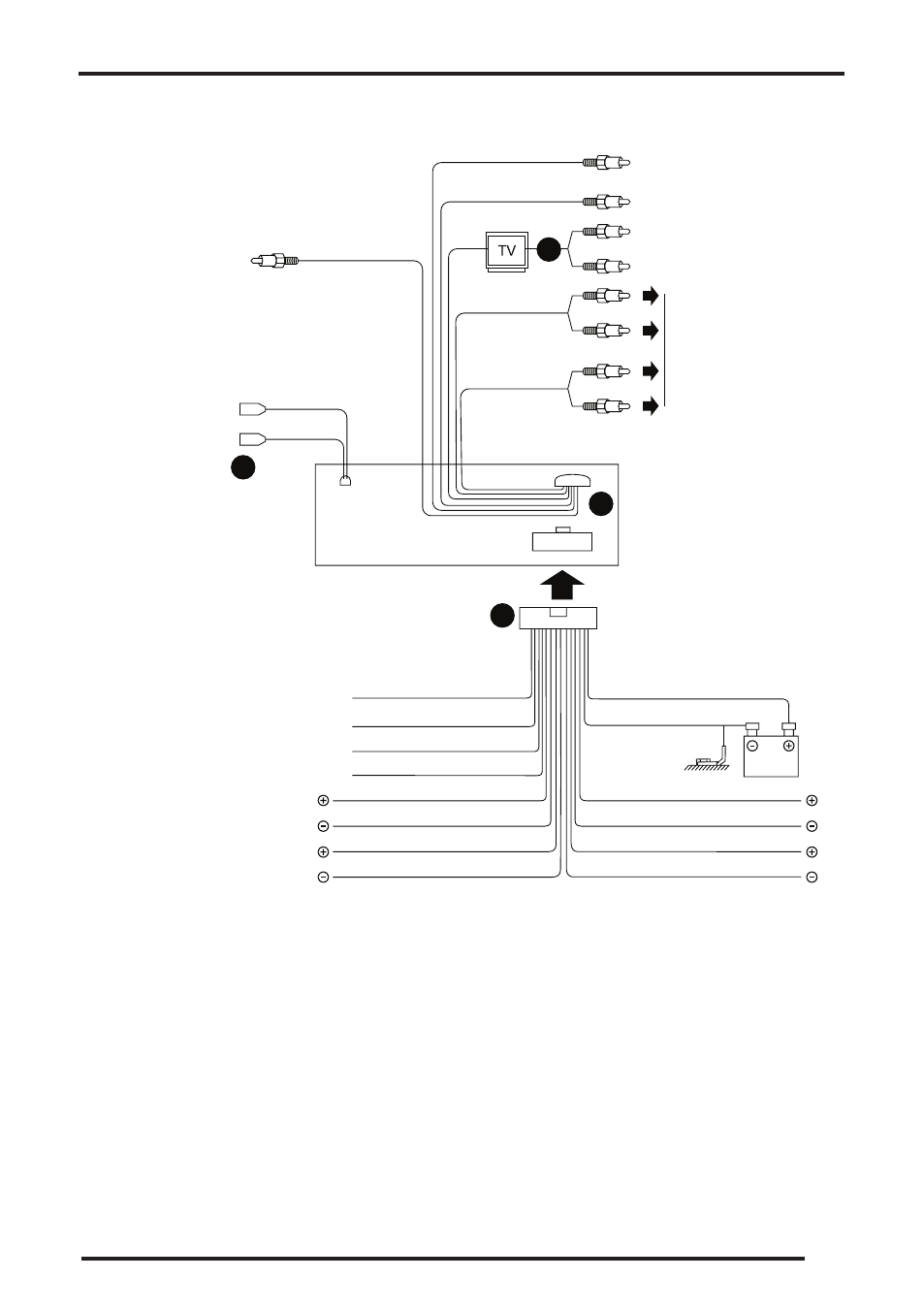

ПОДсОеДинениЯ
1. Гнездо подключения антенны.
2. Разъем ISO-типа.
3. Гнездо подключения VIDEO OUT.
4. Подключения ISO - разъема.
5
1
2
4
выход на сабвуфер
(черный провод, зеленый разъем)
разъем подключения камеры заднего вида
(зеленый провод, желтый разъем)
вход внешнего источника
(фиолетовый провод, желтый разъем)
видео выход
черный провод, желтые разъемы)
аудио выходы
(черный провод, разъемы красные –правого,
белые – левого каналов, передние и задние)
ТВ антенна (черный провод)
автомобильная антенна (черный провод)
провод стояночного тормоза (оранжевый)
провод заднего хода (розовый)
провод зажигания (красный)
провод управления антенной (синий)
левый передний динамик (+) (белый)
левый задний динамик (+) (зеленый) правый задний динамик (+) (фиолетовый)
правый задний динамик (-) (фиолетовый/черный) задний динамик (-) (зеленый/черный)
правый передний динамик (+) (серый)
провод массы (черный)
аккумулятор
провод к аккумулятору (желтый)
правый передний динамик (-) (серый/черный) левый передний динамик (-) (белый/черный)
3
