Руководство по эксплуАтАции
•
SDD-T5003в

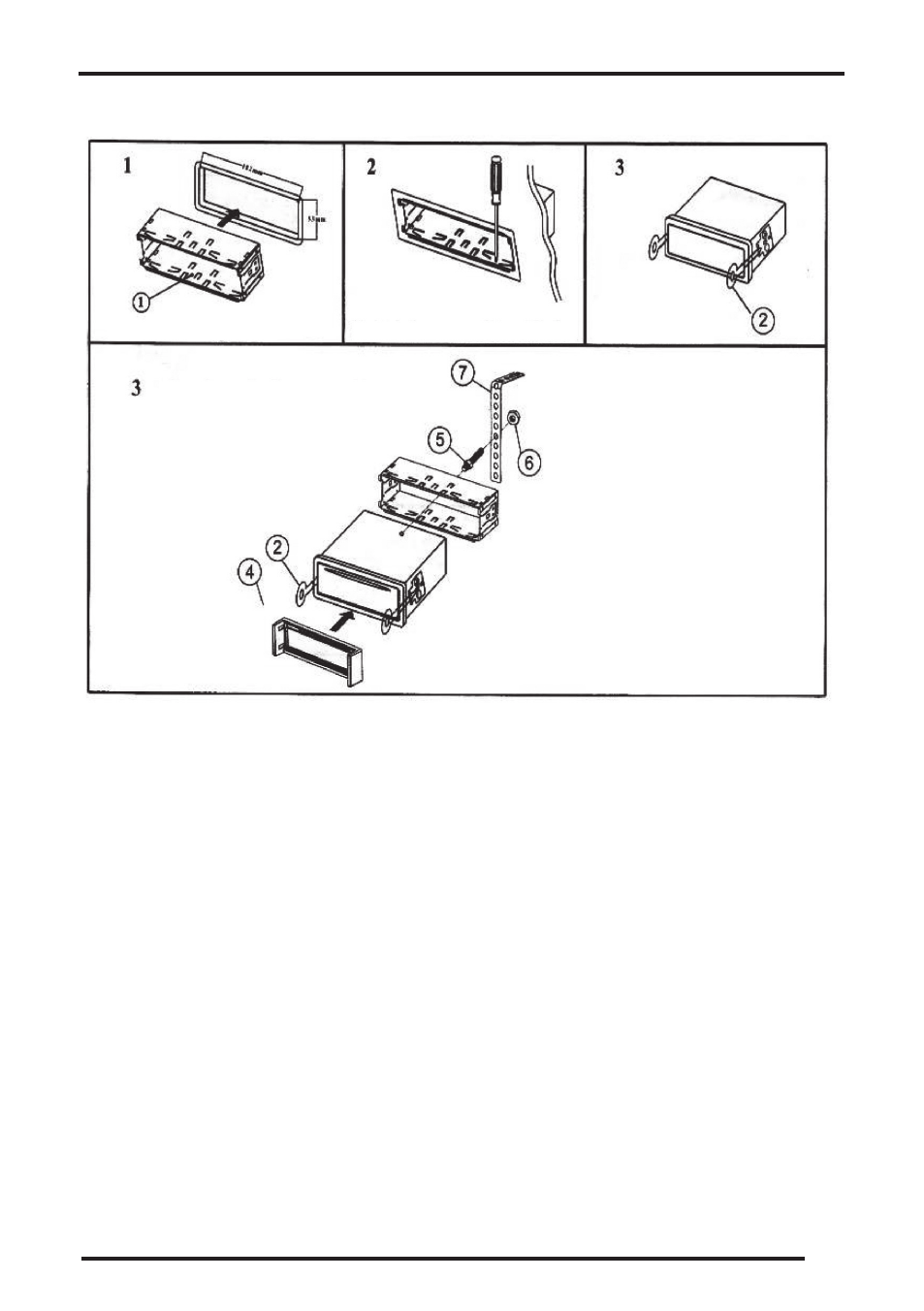

стАнДАРтныЙ МОнтАЖ
1. Вставьте монтажную рамку в отсек приборной
панели.
2. Отогните подходящие «язычки» монтажной рамки
при помощи отвертки.
Не все «язычки» подходят под размер приборной
панели автомобиля, выберите наиболее подходя-
щие, и закрепите установочную рамку.
3. Подсоедините к аппарату разъемы питания и дина-
миков, другие провода и кабели, разъем антенны.
Аккуратно вставьте аппарат в монтажную рамку до
щелчка фиксаторов. Закрепите тыловую часть реси-
вера при помощи металлической скобы. При необ-
ходимости изогните ее.
ПОРЯДОК извЛечениЯ АППАРАтА
1. Убедитесь, что зажигание выключено. Отсоедините
провод от «-» клеммы аккумулятора автомобиля.
2. Снимите металлическую скобу с задней стенки
устройства (если ранее устанавливалась).
3. Снимите переднюю панель.
4. Снимите обрамление.
5. Вставьте до упора ключи в пазы на боковых поверх-
ностях передней панели. Извлеките аппарат из мон-
тажной рамки, потянув его на себя.
17
