Подключение прибора GPSMAP 278 к
компьютеру
Вы можете подключить Ваш прибор GPSMAP 278 к USB-порту
компьютера с помощью входящего в комплект USB кабеля или
к серийному DB-9 порту компьютера с помощью компьютер-
ного интерфейсного кабеля.
ПРИМЕЧАНИЕ: Перед подключением USB кабеля
к компьютеру установите в компьютере программу
MapSource Trip & Waypoint Manager.
Для подключения прибора GPS к компьютеру:
1. Подключите малый коннектор кабеля к нижнему разъему
на задней панели прибора GPSMAP 278 (см. рис.).
2. При использовании USB кабеля, входящего в комплект,
подключите большой коннектор кабеля к свободному
USB порту (см. рис. слева).
При использовании компьютерного интерфейсного кабеля
подключите большой коннектор кабеля к серийному порту
компьютера (см. нижний рис. слева).
Информация о USB драйверах
USB драйверы инсталлируются автоматически, когда Вы уста-
навливаете программу MapSource, поставляющуюся вместе с
прибором GPSMAP 278. При первом подключении устройства
GPSMAP 278 к USB порту Ваш компьютер может попросить

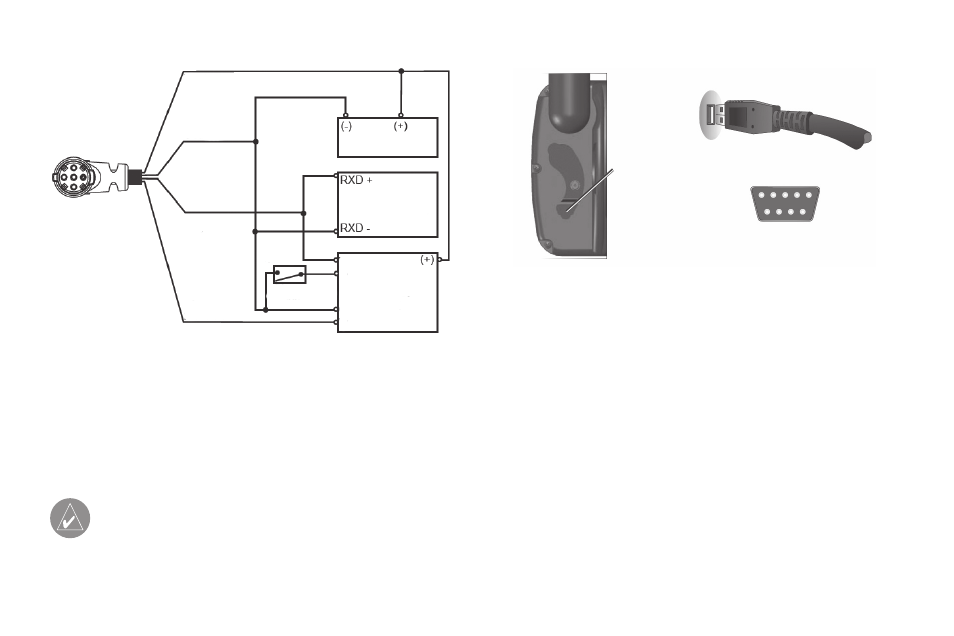

красный: питание
черный:
заземление
синий: вывод
данных 1
желтый: ввод
данных 1
переклю-
чатель
закрыт – вкл.
открыт – выкл.
автопилот/
устройство
NMEA
эхолот GSD 20
или GSD 21
белый/ коричневый
белый/синий
оранжевый
USB коннектор
под защитной
крышкой
USB порт компьютера
Серийный порт
