GPSMAP 278 Руководство пользователя 117
Чехол: защищает прибор GPSMAP 278, когда он не использу-
ется. Предусмотрено специальное место для карт памяти.
Защитная крышка: крепится на лицевой поверхности прибора
для защиты экрана от повреждений.
Диски с программным обеспечением MapSource: существует
несколько подробных карт, совместимых с прибором GPSMAP 278,
включая BlueChart (за пределами США), Fishing Hot Spots и Topo.
Заранее запрограммированные карты памяти: Вы можете приоб-
рести карты памяти с уже записанной на них картографией Garmin
BlueChart (за пределами США), BlueChart g2 или Fishing Hot Spots.
Информация об установке
В данном разделе Приложения приведена информация о
подключении прибора GPSMAP 278 к внешним устройствам и
съеме антенны.

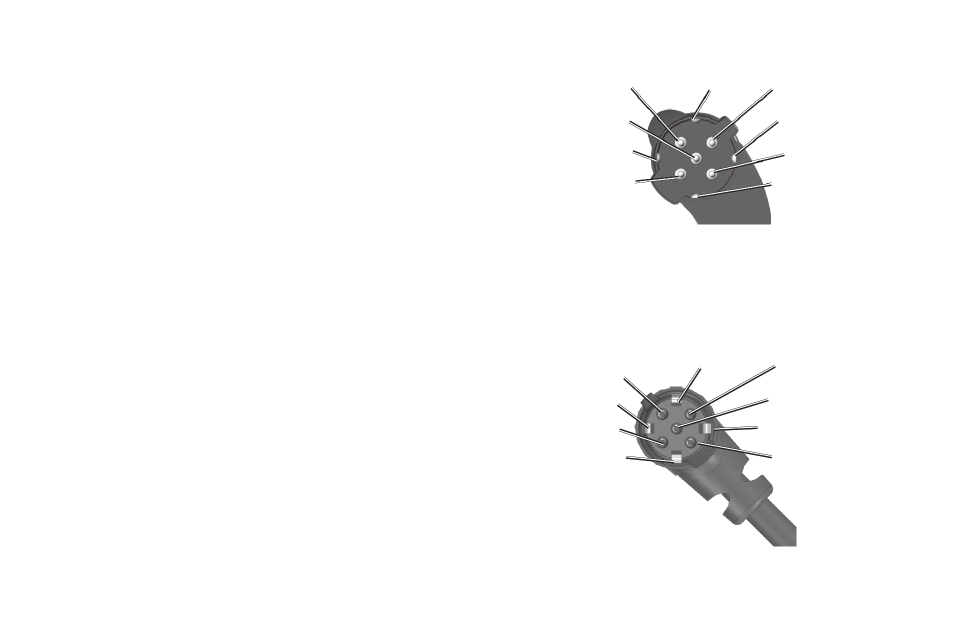

Подключение кабеля питания/данных
Кабель питания/данных предназначен для соединения при-
бора GPSMAP 278 с системой питания 11 – 35 В пост. тока, а
также для подключения внешних устройств. На схеме ниже и
справа приведен цветовой код, используемый при подключе-
нии. В системе используется предохранитель 3AG – 1.5 А.
Коннектор питания/данных в устройстве GPSMAP 278
Коннектор питания/данных на кабеле
вывод данных 2,
фиолетовый
заземление, черный
сигнализация, белый
голос (+), коричневый
ввод данных 1,
желтый
голос (-),
оранжевый вывод данных 1,
синий
ввод данных 2,
зеленый
питание, красный
ввод данных 1,
желтый
вывод данных 1, синий
ввод данных 2, зеленый
питание, красный
вывод данных 2,
фиолетовый
голос (-),
оранжевый
заземление,
черный
сигнализация,
белый
голос (+), коричневый
