10

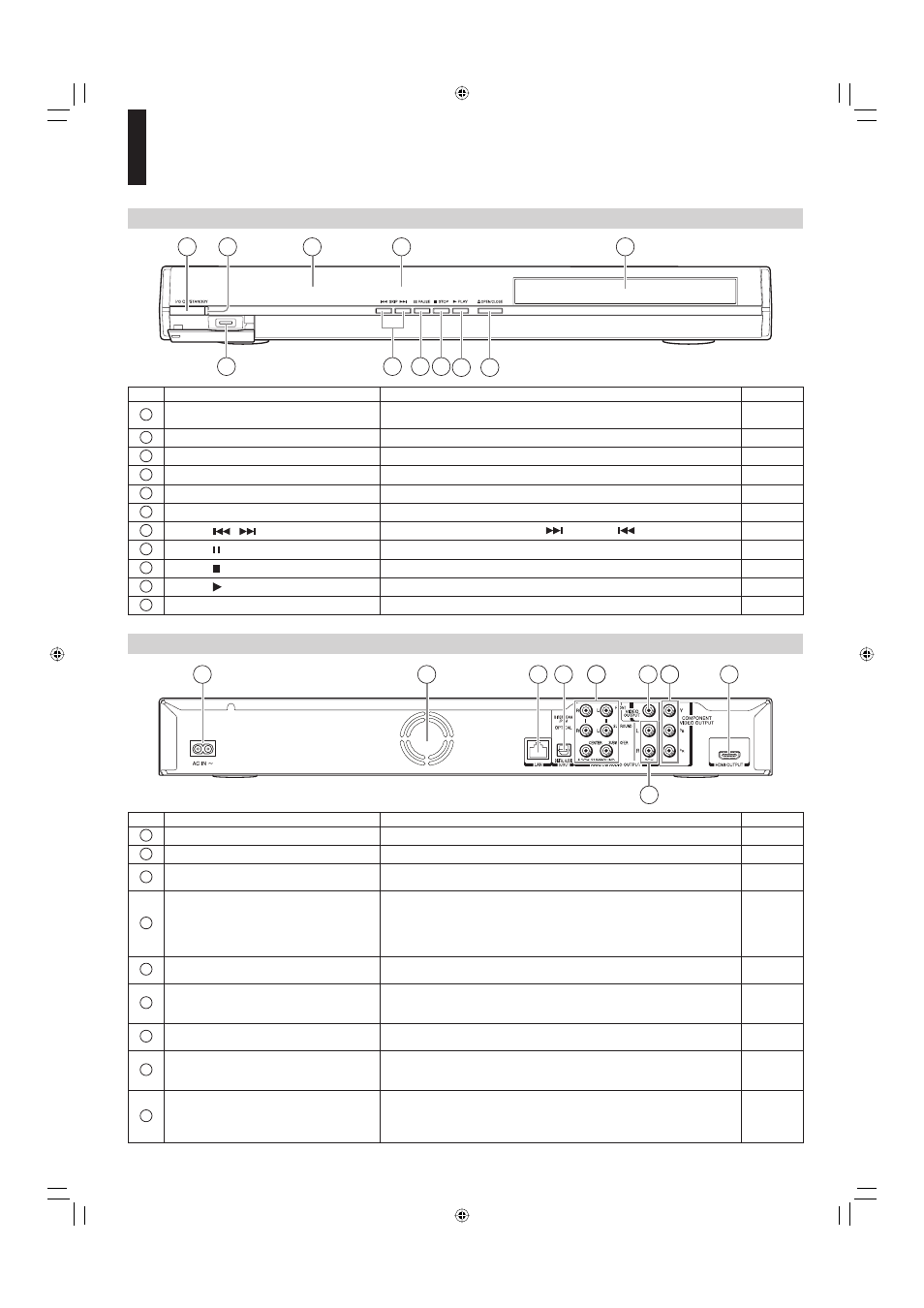

Указатель деталей и элементов управления

Передняя панель

Задняя панель

Элемент управления

Функция

Страница

1

Кнопка ON/STANDBY

Включает питание устройства или переводит устройство в режим

ожидания.

18

2

Индикатор ON/STANDBY

Синий: питание вкл / Красный: режим ожидания

18

3

Дисплей передней панели

См. следующую страницу.

12

4

Датчик дистанционного управления Принимает инфракрасные сигналы с пульта ДУ.

13

5

Лоток для диска

Загружает диск в дисковод.

26

6

Порт Extension

Для дальнейших функций.

30

7

Кнопки

/

(SKIP)

Находит раздел или дорожку.

: вперёд /

: назад

27

8

Кнопка

(PAUSE)

Временно приостанавливает воспроизведение. 27

9

Кнопка (STOP)

Останавливает воспроизведение.

27

10

Кнопка (PLAY)

Начинает воспроизведение.

26

11

Кнопка OPEN/CLOSE

Открывает и закрывает лоток для диска.

26

Элемент управления

Функция

Страница

1

Гнездо AC IN

Подключите поставляемый кабель электропитания.

18

2

Вентилятор

Не блокируйте вентиляционные отверстия.

3

Порт LAN

Воспользуйтесь этим портом для подключения к сети со всегда

включенным широкополосным соединением.

17

4

Разъем DIGITAL AUDIO OUTPUT

BITSTREAM/PCM OPTICAL

(ОПТИЧЕСКИЙ разъем

ЦИФРОВОГО АУДИОВЫХОДА

БИТОВОГО ПОТОКА/PCM)

Выводит цифровые аудиосигналы.

Подключите к цифровому аудиовходу или усилителю,

оснащенному цифровым аудиодекодером.

При подключении дополнительного цифрового кабеля тщательно

вставьте соединитель в разъем.

16

5

Разъёмы ANALOG AUDIO OUTPUT

5.1CH SURROUND

Выводят аналоговые аудиосигналы. Подключите к усилителю,

оснащённому 5.1-канальным аудиовходом.

16

6

Разъемы ANALOG AUDIO OUTPUT

(Разъемы АНАЛОГОВОГО

АУДИОВЫХОДА)

Передают аудиосигналы подключенному телевизору или AV-

усилителю.

16

7

Разъем VIDEO OUTPUT

(ВИДЕОВЫХОД)

Передают видеосигналы подключенному телевизору или

усилителю.

15

8

Гнёзда COMPONENT VIDEO OUTPUT

Передают видеосигнал подключенному телевизору или монитору.

Подключите к телевизору или монитору, оснащенным

компонентными видеоразъемами.

15

9

Разъем HDMI OUTPUT

(Разъем HDMI ВЫХОДА)

Передают видео/аудиосигналы подключенному телевизору,

монитору или AV усилителю.

Подключите к телевизору, монитору или AV-усилителю,

оснащенным HDMI-входами.

15

1

2

3

4

5

11

10

6

7 8 9

1

2

3

4

9

6 6

7

6

5

8
