По
дг
отовка
Адаптер преобразования
с вилкой разъема BNC
(не прилагается)
На выход
Y/C B /C R
Зеленый (Y)/
Синий (C B )/
Красный (C R )
Подключение
Перед подключением
Прочитайте руководство пользователя устройства, которое должно быть подключено к проектору.
Некоторые типы компьютеров не могут использоваться для подключения к данному проектору.
Проверьте наличие выходного разъема RGB, поддерживаемого сигнала
стр.53 и т.д.
Перед подключением выключите питание обоих устройств.

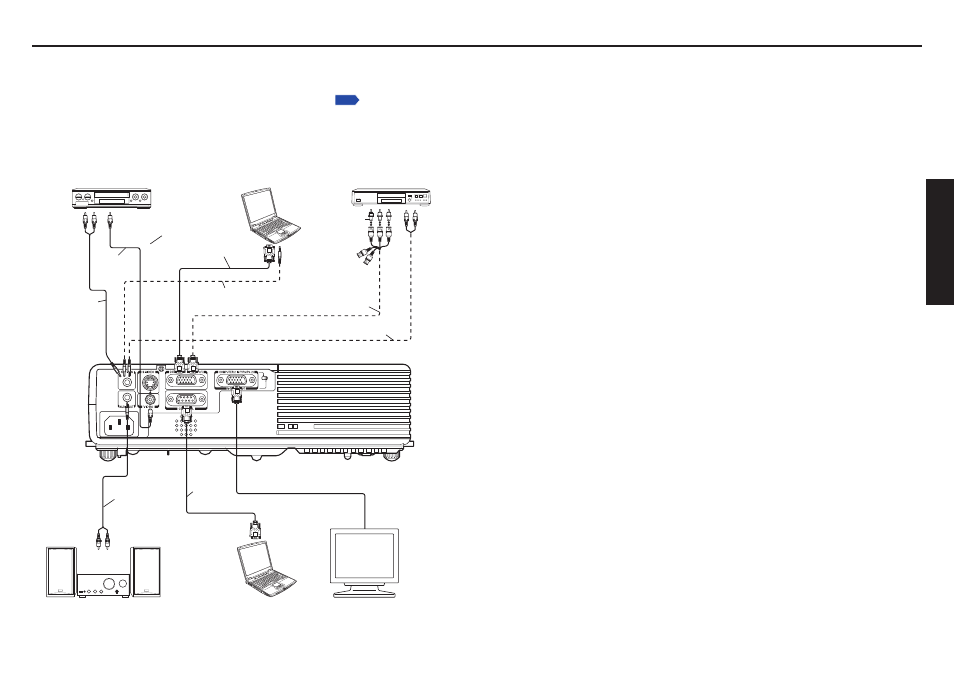

На рисунке показан пример подсоединения. Это не означает, что все эти устройства могут или
должны быть подсоединены одновременно. (Пунктирными линиями обозначаются соединения
взаимозаменяемых элементов.)
