1
1
По
дг
отовка

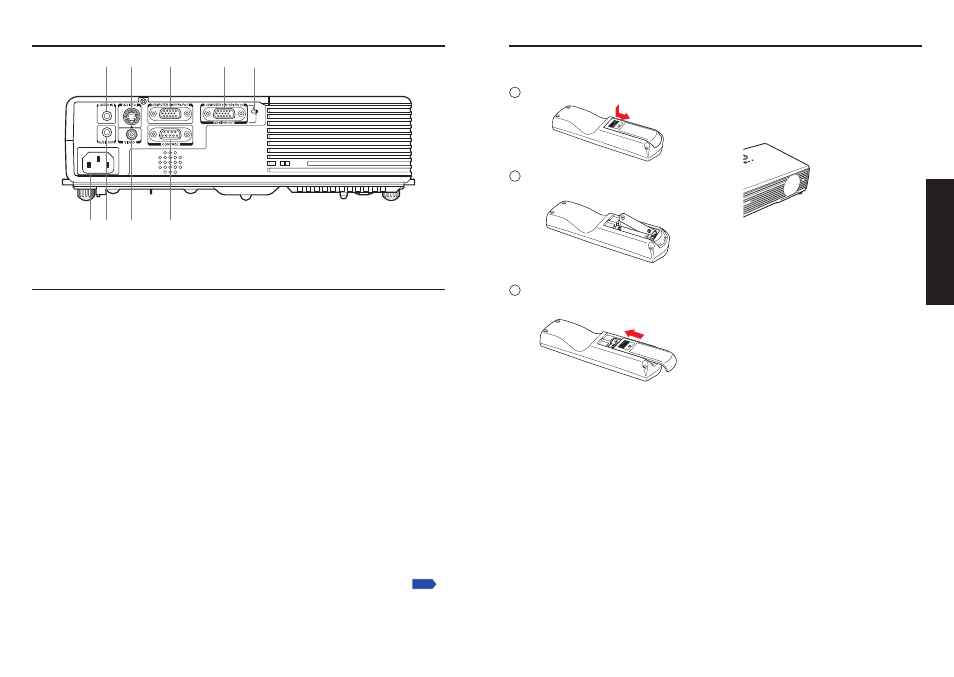

Названия контактных разъемов на задней панели
(5)
(4)
(3)
(1) (2)
(8)
(7)
(6)
(9)
Название
: Основная функция
(1) Разъем AUDIO IN
: Входной аудиосигнал с компьютера или
видеооборудования. (Широкое использование с
COMPUTER 1 IN/ IN, VIDEO и S-VIDEO)
() Разъем S-VIDEO
: Вход S-видеосигналов с видеоаппаратуры.
() Разъем COMPUTER 1 IN (Y/P
B
/P
R
1)
: Для входа аналогового сигнала RGB с компьютера
или компонентного видеосигнала (Y/P
B
/P
R
) с
видеоаппаратуры.
AUDIO IN Для входа аудиосигналов.
() Разъем COMPUTER IN (Y/P
B
/P
R
) / Разъем MONITOR OUT:
: Для входа аналогового сигнала RGB с компьютера
или компонентного видеосигнала (Y/P
B
/P
R
) с
видеоаппаратуры. Может также использоваться
в качестве разъема MONITOR OUT, с помощью
переключателя ().
AUDIO IN : Для входа аудиосигналов.
() Переключатель
: Переключает между COMPUTER IN и MONITOR
OUT.
() Гнездо AC IN
: Служит для подсоединения прилагаемого шнура питания.
() Разъем AUDIO OUT
: Выход аудиосигнала.
() Разъем VIDEO
: Вход видеосигналов с видеоаппаратуры.
() Разъем CONTROL
: При управлении проектором с компьютера соедините этот
разъем с портом RS-C управляющего компьютера.
Установка батарей в
пульт ДУ
1
Снимите крышку отсека батарей.
Вставьте батареи.
Соблюдайте полярность батарей.
Используются две батареи (R0, размер AAA).
Установите на место крышку
отсека батарей.
Работа с устройством ДУ
Направьте устройство ДУ на
инфракрасный датчик дистанционного
управления на проекторе и нажмите
любую кнопку на устройстве ДУ.
Управление проектором спереди
