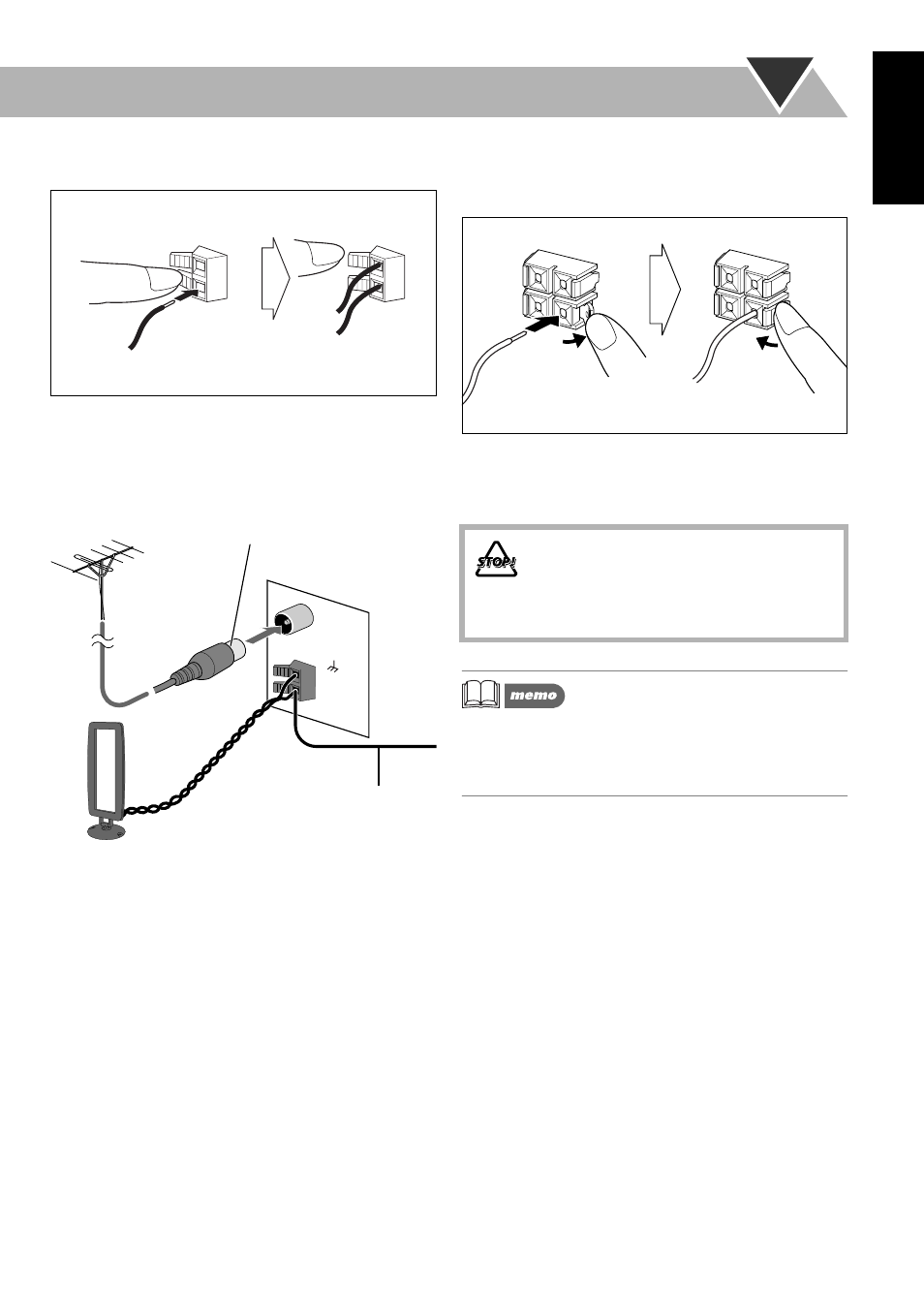

Подключение рамочной антенны AM
Убедитесь, что провод подключен правильно.
Для более уверенного приема FM/AM
• Следует исключить контакт антенных проводников с
какими-либо другими клеммами и разъемами,
соединительными проводами и шнуром питания.
Необходимо также обеспечить размещение антенных
проводников в стороне от металлических частей
системы, соединительных проводов и шнура питания.
В противном случае подобные контакты могут вызвать
снижение качества связи.
Подключение кабелей колонок
Обеспечьте правильное и надежное подключение
кабелей обеих колонок.
При подключении кабелей колонок соблюдайте
полярность: кабель с черной полоской к (–), кабель с
красной полоской к (+).
• Если провод рамочной антенны AM или провода
колонок покрыты виниловой изоляцией, удалите
изоляцию с конца провода антенны или кабелей
колонок.
1
Держать
2
Вставить
3
Отпустить
AM
LOOP
AM EXT
ANTENNA
FM
COAXL
75Ω
Рамочная антенна AM
Оставьте антенну подключенной.
Наружная
антенна FM
(не входит в
комплект)
Провод с виниловым покрытием
(не входит в комплект)
Растяните провод по горизонтали.
Отсоедините комплектную антенну FM
и подключите к наружной антенне FM с
помощью провода сопротивлением
75
Ω с разъемом коаксиального типа
(IEC или DIN45325).
• НЕ подключайте больше одной колонки к
каждому выходу.
• НЕ допускайте контакта проводов
кабелей колонок с металлическими
частями системы.
1
Отжать
2
Вставить
3
Прижать
