Подключение

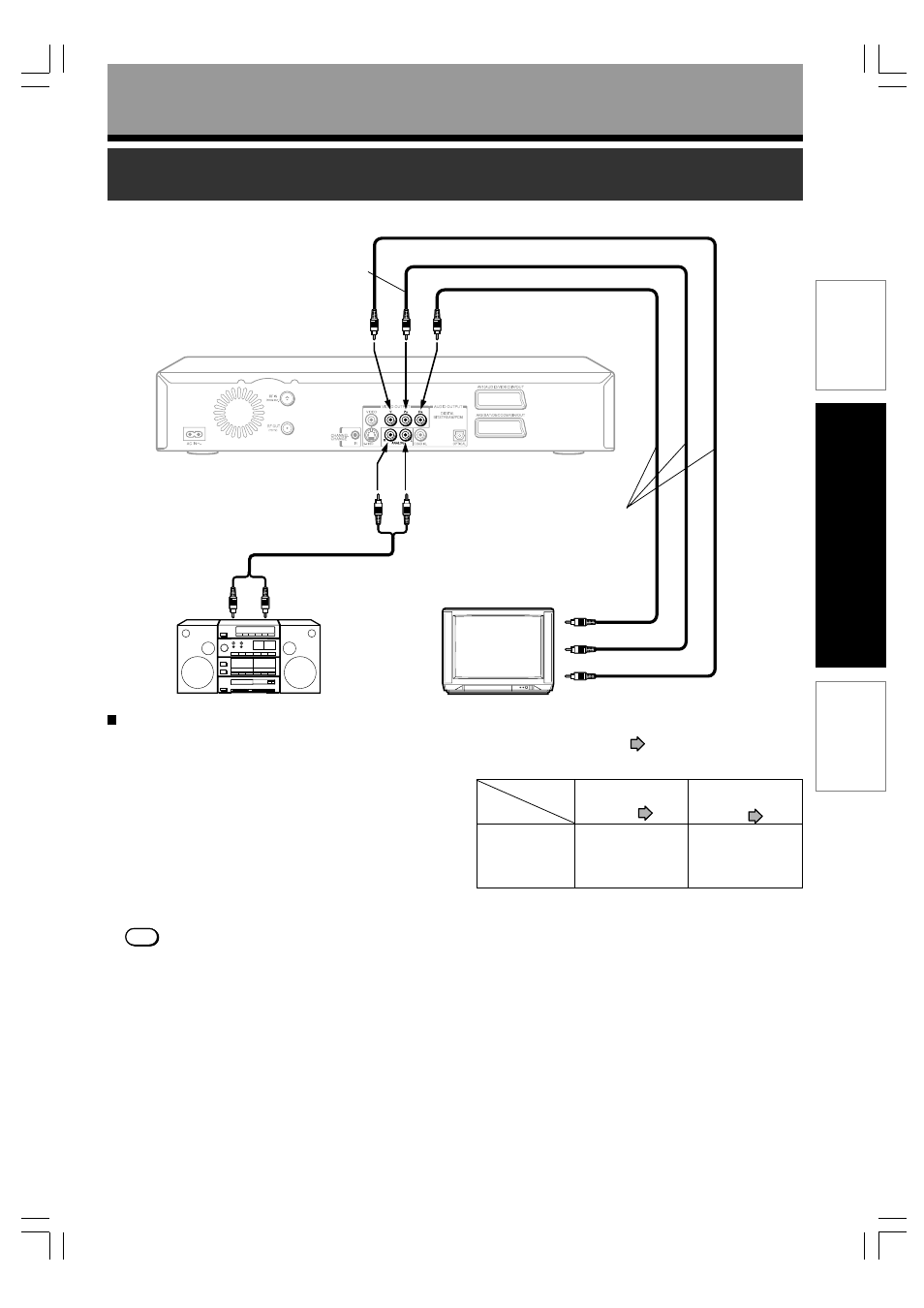

Подключение ТВ с компонентными разъемами
Если Ваш ТВ имеет компонентные видеовход, то Вы можете получить изображение наивысшего качества
К разъему
Pb video out
К разъему
Y video out К разъему
Pr video out
К аналоговому аудио К аналоговому аудио
выходу ANALOG выходу ANALOG
AUDIO OUT (R: правый) AUDIO OUT (L: белый) Видео
кабель
(не поставляется)
Аудиовходы Аудиокабель
Усилителя (не поставляется)
(R: красный) (L: белый)
ТВ или монитор К видеовходу Pr
с компонентным
видеовходом К видеовходу Pb
К видеовходу Y
Компонентный видеовход/выход
Некоторые ТВ или мониторы имеют компонентный
видеовход. Подключение к компонентному видеовходу
позволяет получить наивысшее качество изображения.
Обозначения компонентного видеовхода на разъемах
могут различаться в зависимости от производителя.
(например, Y, R-Y, R-B или Y, Cb, Cr).
В некоторых ТВ или мониторах уровень цветности
изображения может быть слегка уменьшен, или
может быть изменен оттенок изображения. В этом
случае произведите настройку ТВ или монитора для
достижения оптимального качества.
Переключение типа видеостгнала (прогрессивный/
чересстрочный).
Нажмите кнопку PROGRESSIVE на ПДУ.
Видеосигнал в этом случае меняет тип с
компонентного прогрессивного на компонентный
чересстрочный и наоборот.
*Если аппарат при считывании данных обнаружит
содержимое источника с звщитой от копирования,
то в этом случае сигнал может не выводиться в
прогрессивном компонентном формате.
Замечания
* Дополнительно обратитесь к инструкции по эксплуатации подключенношо ТВ.
* Если Вы подключаете аппарат к другому устройству, обязательно выключите всю аппаратуру и отключите все устройства
от розетки питания перед подключением.
* Если Вы помещаете аппарат вблизи тюнера или радио, то звук радиопрограммы может быть искажен. В этом случае поместите
аппарат на удалении от тюнера или радио.
* Аудиовыход аппарата имеет широкий динамический диапазон. Убедитесь, что уровень звука ресивера настроен на умеренное
прослушивание, ибо в противном случае громкоговорители могут быть повреждены внезапным мощным звуком.
* Выключите усилитель перед перед тем как Вы подключаете аппарат или наоборот отсоединяете аппарат из розетки.
В противном случае громкоговорители могут быть повреждены.
* Нижеприведенные установки требуются при
подключении ТВ и зависят от типа ТВ. Осуществите
эти установки после п.4 ( стр.15)
Установки "AV1 OUTPUT" в "Audio Out select"
меню "Initial Settings" в меню "Picture/Audio
ТВ стр.44 Settings" стр.47
ТВ или монитор "Video" или "S-Video" "Analog 2ch"
с компонентным
видеовходом
* Выбор пункта "RGB" прекращает вывод видеосигнала
с терминалов VIDEO OUT (Y, Pb, Pr). Если изображение
экранного меню аппарата на ТВ пропадает после выбора
пункта "RGB", тов этом случае Вы можете восстановить
изображение путем подключения по композитному
видеосигналу VIDEO OUT (желтый терминал).
