15
3
4
RF IN (FROM ANT.)
RF OUT (TO TV)
AV1(AUDIO/VIDEO) IN/OUT
AV2(SAT/DECODER) IN/OUT
OPTICAL
BITSTREAM/PCM
L COAXIAL
DIGITAL
ANALOG R
VIDEO Y P B P R
S-VIDEO
AUDIO OUT VIDEO OUT
D-R1SG.Inst.(E)p13-24 03.11.23, 10:03 PM 15

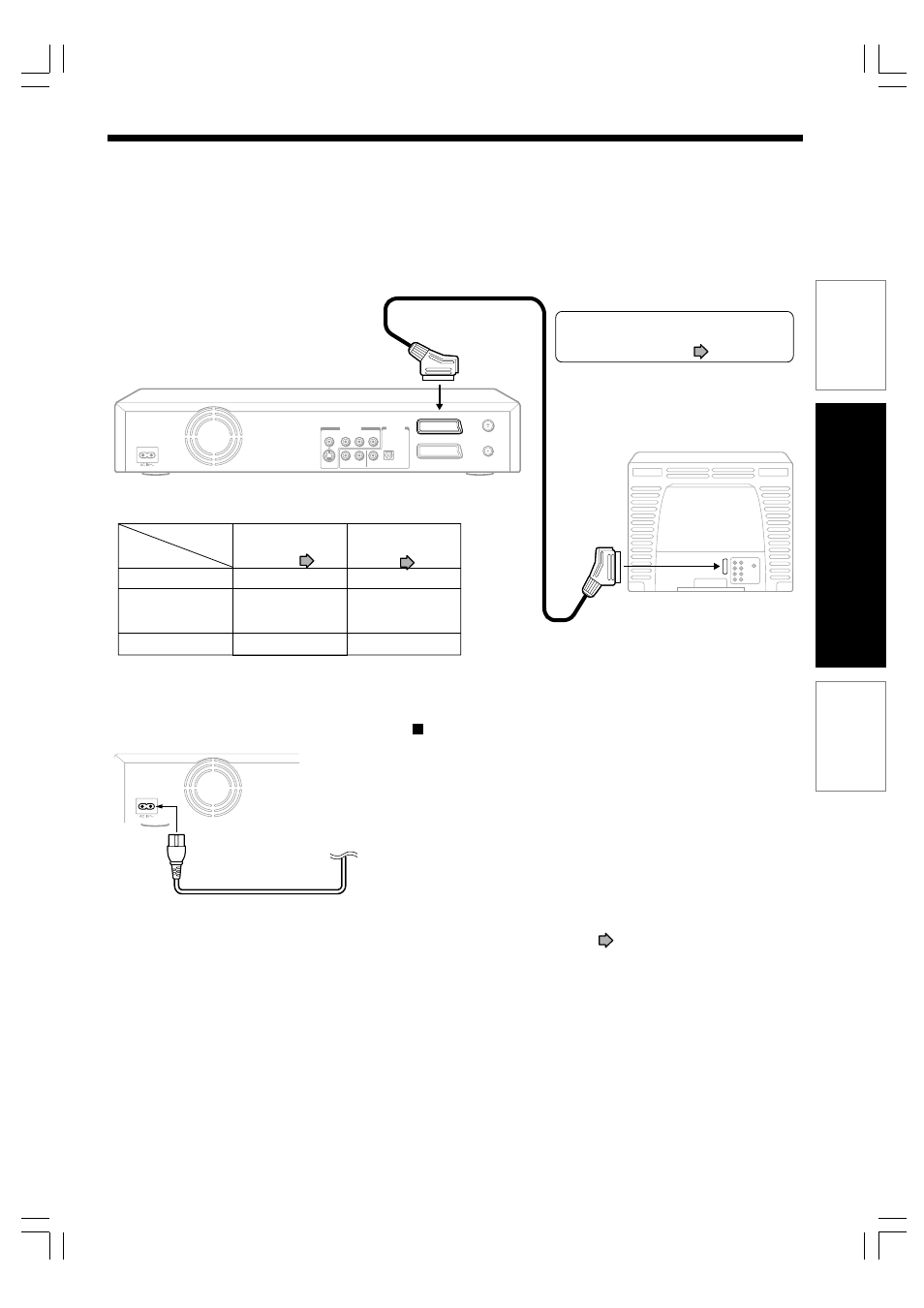

Подключение ТВ с разъемами SCART.
Подключите как показано на рисунке ниже для просмотра каналов и записи программ.
Просмотр через антенный выход RF OUT аппарата не доступен.
кабель SCART (не посавляется в комплекте)
Для подключения ТВ без SCART
разъемов см. Подключение ТВ
с разъемами RCA ( стр.16)
К разъему AV1 (аудио-видео) IN/OUT
* Обычный ТВ
* ТВ совместимый с
сигналом S-VIDEO
* RGB монитор ТВ
*Нижеприведенные установки приведены в зависимости
от подключаемого ТВ. Осуществите установки после п.4
Установки Выход "AV1 output" "Audio Out Select" в
ТВ в меню "Initial Settings" меню "Picture/Audio
установок " стр.44 Settings" стр.47
Обычный ТВ "Video" "Analog 2ch"
ТВ совместимый
с сигналом "S-Video" "Analog 2ch"
S-Video К разъему SCART
RGB монитор "RGB" "Analog 2ch"
Подключите шнур питания аппарата к настенной розетке
П
од
кл
ю
че
ни
е
Подключение и Автонастройк а
Аппарат автоматически произведет настройку при
первом включении питания.
ТВ-станции будут настроены и сохранены в памяти
аппарата. Процесс настройки будет автоматически
завершен по истечении нескольких минут. Далее
будут автоматически установлены дата и время по
значениям, срдержащимся в телевещательном
сигнале (если эти данные есть и они корректны!)
Замечания
* Во время процедуры автонастройки дисплей аппарата
будет высвечивать "AUTO".
К настенной
розетке
* ТВ-станции в системе PAL B/G (диапазон номер 1 и 2) сохраняются в памяти. стр.36
* Во время процедуры автонастройки Вы можете использовать только кнопку вкл/выкл ON/STANDBY.
* Процедура автонастройки будет прекращена, если Вы нажмете кнопку ON/STANDBY.
* Процедура автонастройки может не функционировать в зависимости от особенностей условий радиоприема
или других условий. В этом случае обратитесь к разделу начальных установок для корректной установки.
При подключении к ТВ по разънмам типа RCA (тюльпан) см. стр 16, при использовании компонентных
разъмав - см.стр. 17, при подключении спутникового ресивера или декодера CANAL+ - см.стр.18 и 19,
и обязательно произведите необходимые подключения до соединения шнура питания аппарата с
настенной розеткой.
Замечания
* Просмотрите также инструкцию по эксплуатации ТВ при подключении.
* При подключении аппарата к ТВ, убедитесь, что ТВ также выключен и отсоедините аппарат и ТВ от розетки.
*Подключите аппарат напрямую к ТВ. Если Вы осуществите подключение через другое усройство, например
видеомагнитофон, видеоселектор, то в этом случае изображение может быть искажено из-за наличия сигнала
защиты от копированя.
15
