31

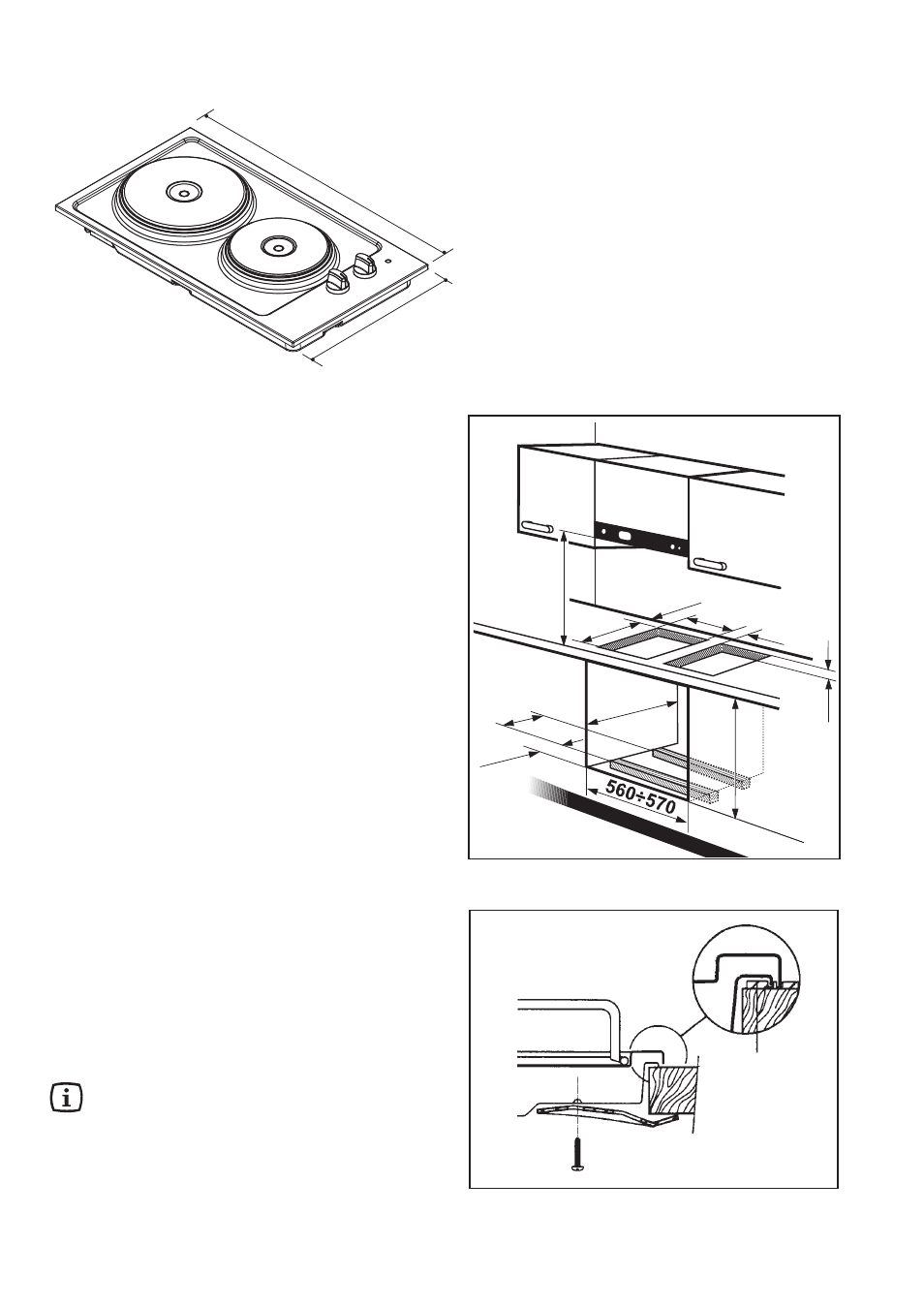

Einfügen und montieren
Die Kochmulden können in möblen engebracht werden,
die eine Einbauöffnung mit den in Figur 5 angegebenen
Abmessungen aufwiesen.
Die Einsatzöffnung muß mindestens 55 mm von der
Rückwand entfernt sein.
Eine eventuell vorhandene Seitenwand rechts oder links, die
über die Höhe der Kochfläche hinausgeht, muß mindestens
100 mm von der Öffnung im Unterbau entfernt sein.
Hängeschränke oder Abzugshauben müssen sich
mindestens 650 mm über der Kochfläche befinden.
Die Befestigung auf dem Unterbau muß wie folgt
durchgeführt werden:
1. Bringen Sie die dafür vorgesehene mitgelieferte
hermetische Dichtung entlang des Öffnungsrandes,
wobei darauf zu achten ist, daß die Enden genau
aufeinanderpassen und sich nicht überlappen;
2. Danach die Kochmulde auf die Öffnung im Möblestück
legen und dabei auf die exakte Ausrichtung achten;
3. Zuletet die Kochmulde mit den entsprechenden
Befestigungswinkeln auf dem Möbel befestigen (Fig.6).
Die Schrauben durchdrigen beim Anziehen die
Dichtung. Die übertretenden Ränden der Dichtung
können dann mühelos entfernt werden.
Einbau
Diese Kochmulde kann in Kücheneinbaumöbel
eingesetzt werden, die eine Tiefe zwischen 500 und 600
mm. sowie die geforderten Eigenschaften aufweisen.
Die Maße der Flächen sind in den Abbildungen angegeben
(Fig. 4).
Fig. 6
FO 0199
a
a) dichtung
Fig. 5
550 MIN
591
140
240
490
55 270
40÷50
30
650 MIN.
Für die optimale Platzierung mehrerer "Domino"-
Kochmulden (30 cm) nebeneinander in einem
einzelnen Kochmuldenausschnitt in der
Arbeitsplatte, ist eine Installationskit als
Sonderzubehör erhaltlich. Diese Installationskit
kann über unser zentrales Ersatzteillager bezogen
werden. Eine Montageanleitung liegt der
Installationskit bei.
290
510
Fig. 4
