30
Das Gerat ist fur den Betrieb mit einer Spannung von
230V
Einphasenstrom vorgesehen.
Der Anschluß muß entsprechend der geltenden
Normen
und Vorschriften durchgefuhrt werden.
Vor Anschluß des Gerätes:
1. Sicherstellen, daß die Hauptsicherung sowie die
Hausinstallation ausreichend ausgelegt sind;
2. Sicherstellen, daß die Stromversorgung gemäß den
geltenden Regeln ordentlich geerdet ist;
3. Sicherstellen, daß die Steckdose oder der für den
Elektro-Anschluß benutzte zweipolige Umschalter
nach dem Einbau in den Schrank leicht zugängig sind.
Das Gerät wird mit einem Anschlußkabel geliefert. Die-
ses muß mit einem ordnungsgemäßen Stecker verse-
hen werden, welcher der Belastung gemäß Typenschild
entspricht.
Folgen Sie für den Anschluß des Steckers an das Kabel
den in Fig. 3 gegebenen Hinweisen. Der Stecker muß in
eine ordnungsgemäße Steckdose passen.
Wenn das Gerät direkt ans Netz angeschlossen wird,
ist es erforderlich, einen zweipoligen Umschalter zwi-
schen dem Gerät und der Stromzufuhr zu installieren,
und zwar mit einer Kontaktöffnungsweite von 3 mm und
so ausgelegt, daß er der erforderlichen Belastung ge-
mäß den geltenden Regeln entspricht.
Das Anschlußkabel muß so verlegt sein, daß in keinem
Teil eine Temperatur erreicht werden kann, welche die
Raumtemperatur um 90°C übersteigt.
Das braune Phasenkabel (das von der Klemme “L”
der
Klemmleiste kommt) muß immer mit der Phase
des
Stromnetzes verbunden werden.
Auswechseln des Speisekabels
Der Anschluß des Speisekabels an die Klemmleiste iat
von Typ “Y”, das bedeutet, daß es nur mit Hilfe eines
Spezialwerkzeuges vom Fachmann ausgewechselt
werden kann. Sollte es notwendig sein, das Kabel
auszutauschen, so dürfen ausschlieBlich Kabel des
Typs H05V
2
V
2
-F T90 verwendet werden, deren
Querschnitt der Belastung und der Betriebstemperatur
standhalten. Weiters muß das gelbgrüne Erdungskabel
ca. 2 cm länger sein als die Phasenkabel (Fig. 1).
Elektrischer Anschluß
Anweisungen für den Installateur
Die im Folgenden beschriebenen Installations-
und
Wartungsarbeiten müssen von
Fachpersonen und
gemäß den geltenden
Richtlinien ausgeführt werden.
Vor jedem Eingriff muß das Gerät vom
Stromnetz
abgeschlossen werden. Sollte es
unbedingt nötig
sein, das Gerät unter
Spannung zu lassen, müssen
die nötigen
Vorsichtsmal3nahmen getroffen werden.
Die Seitenflächen der Mobel dürfen die
Arbeitsfläche
des Gerätes in ihrer Höhe nicht
überschreiten.
Die Installation des Gerätes in der Nähe von
brennbarem Material (z.B. Vorhänge, Tücher
etc.)
muß vermieden werden.

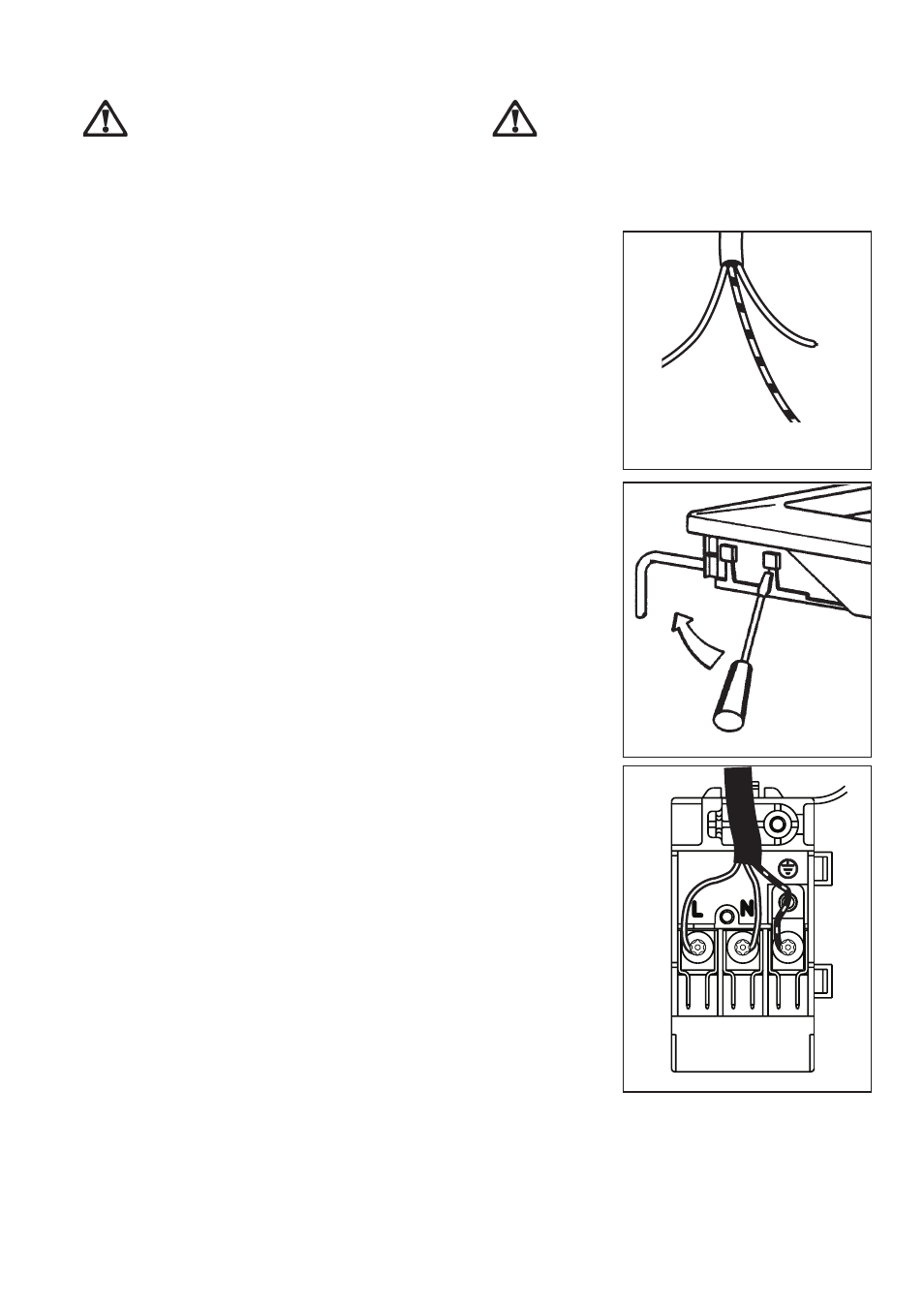

Fig. 1
Fig. 2
FO 0257
Fig. 3
Nulleiter
Erdungskabel (gelb/grün)
Um Zugang zu den Klemmen zu Bekommen, wird dir
Abdeckung der Klemmleiste wie folgt geöffnet:
1. die Spitze eines Schraubenziehers unter die
Vorsprünge en der sichtbaren Seite der Klemmleiste
einführen;
2. leicht andrücken und abheben (Fig. 2)
