Ankastre montaj talimatlan
Ankastre
cihazýn
sorunsuz
çalýþabilmesi için cihazýn yerleþtirileceði
mutfak veya aralýðýn yeterince büyük
olmasý gerekmektedir.
Yürürlükteki yönetmeliklere göre akým
taþýyan
ve
yalýtýlmýþ
parçalarýn
topraklanmasýný saðlayan tüm parçalarýn,
alet kullanmadan sökülemeyecek bir
þekilde sabitlenmesi gerekir.
Buna, muhtemel ankastre baðlantý
baþlangýcý veya bitiminde kapak yanlarýnýn
sabitlenmesi iþlemi de dahildir.
Her durumda, toprak hattý, cihazýn
kullanýldýðý binada mevcut olmalýdýr.
Cihazýn arka kýsmý veya yan paneli,
daha yüksek mutfak mobilyasýna, baþka
cihazlara veya duvarlara yaslanabilir.
Diðer tarafa ise, sadece cihaz ile ayný
boyda olan baþka cihaz veya mobilya
bitiþtirilebilir.

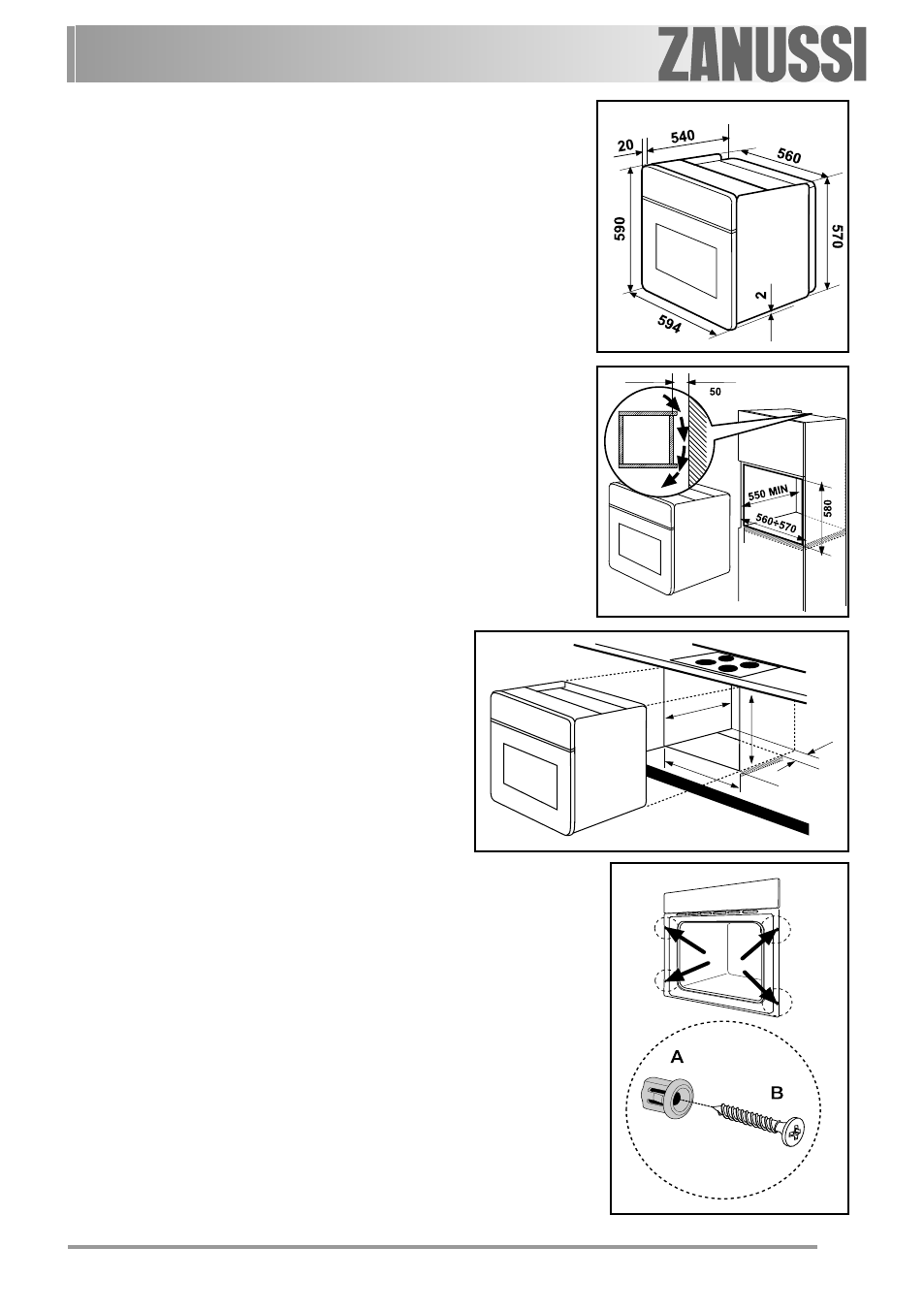

Fýrýn boyutlarý (Þek. A)
Ankastre montaj talimatlan
Ankastre
cihazýn
sorunsuz
çalýþabilmesi için cihazýn yerleþtirileceði
mutfak veya aralýðýn yeterince büyük
olmasý gerekmektedir (Þek. B-C).
Cihazýn mobilyaya sabitlenmesi
-
Fýrýn kapaðýný açýnýz;
-
Cihazla birlikte verilen ve çerçeve
deliklerine tam olarak karþýlýk gelen dört
aralayýcýyý (Þek. D - A) kullanarak fýrýný
mobilya içine monte ediniz ve sonra
dört ahþap vidayla (Þek. D - B)
sabitleyiniz.
Þek. D
Þek. A
Þek. B
550 MIN
593
560 - 570
80÷100
Þek. C
