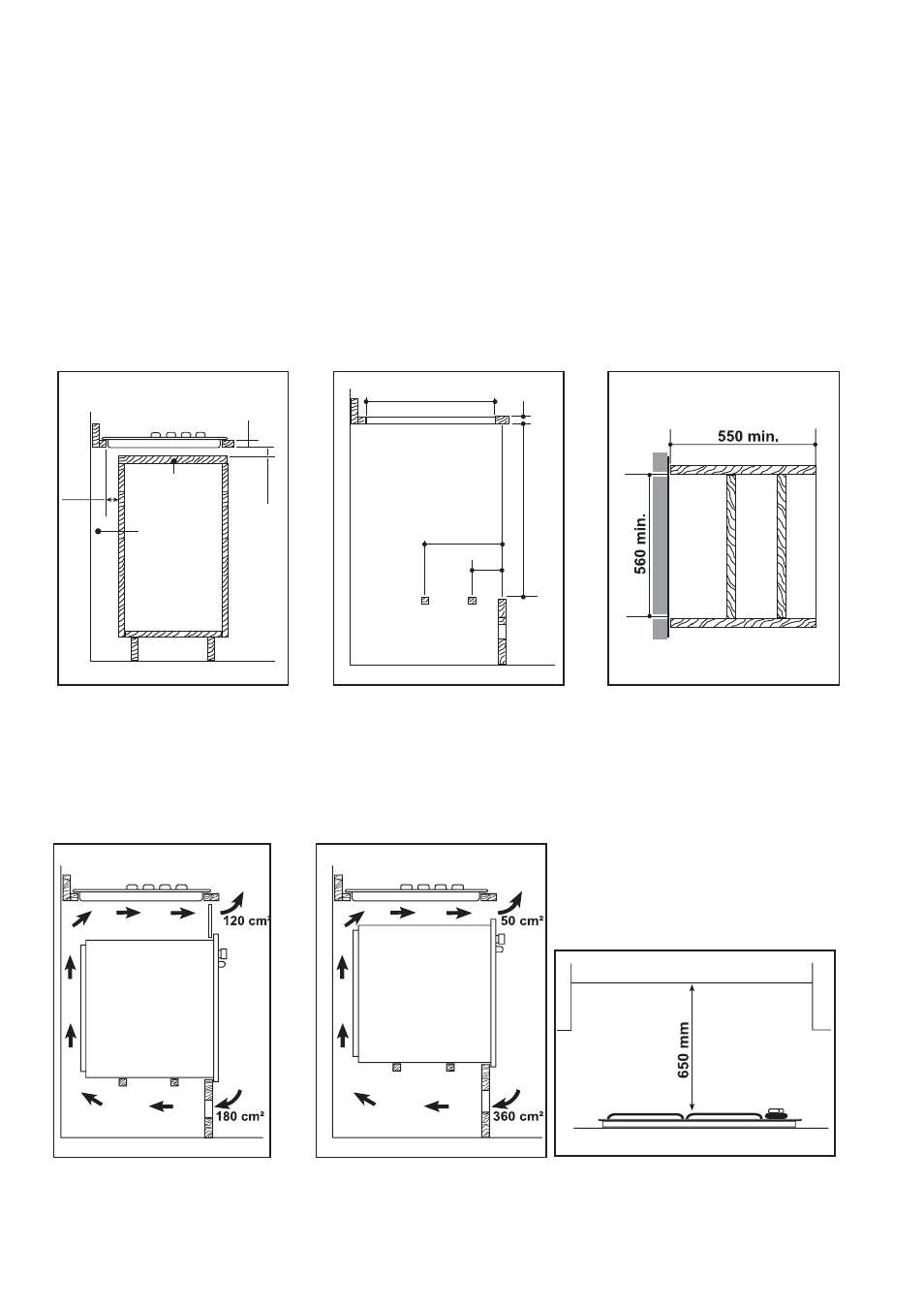

Варианты встраивания
Обычный кухонный шкаф с дверцами
Кухонный шкаф должен иметь такие особенности
конструкции, чтобы обеспечить защиту от контакта
с нижней частью варочной панели, которая во время
работы может нагреться. Рекомендуемая
конструкция шкафа изображена на рис. 10.
Панель, расположенная под прибором, должна легко
сниматься, чтобы обеспечить доступ для
технического обслуживания.
Кухонный шкаф с встроенным духовым шкафом
Размеры монтажного проёма для варочной
поверхности должны соответствовать указанным на
рис. 11 и 12. Следует обеспечить надлежащую
вентиляцию и подачу свежего воздуха.
Для предотвращения перегрева встраивание прибора
следует проводить указанным на рис. 13 и 14
образом.
Электрическое подключение варочной поверхности
и духового шкафа должно быть выполнено отдельно
так по соображениям безопасности, так и для
удобства демонтажа духового шкафа из мебели в
случае необходимости.
FO 1013
FO 1038
FO 0198
30
20 min
60
a
b
595
480
30
591
380
140
а) съемная панель
b) пространство, которое
можно использовать для
подключения
FO 0939
FO 0938
Рис. 13
Рис. 14
Рис. 10
Рис. 11
Рис. 12
Рис. 15
