18
Регулировка для различных типов газа

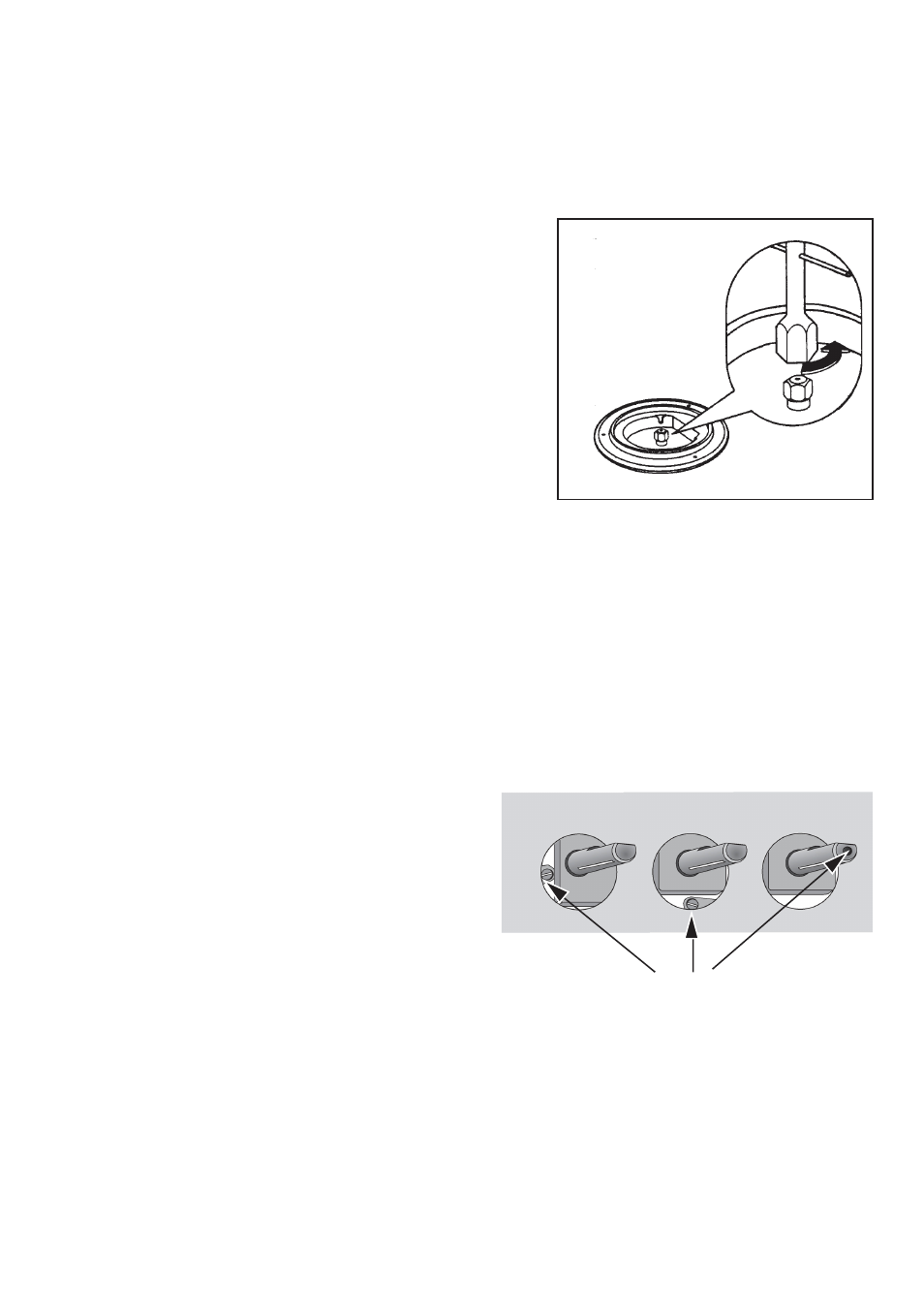

FO 0392
Рис. 6
Замена сопел
1. Снимите решетки.
2. Снимите колпачки и крышки горелки.
3. При помощи торцевого ключа 7 размера
отвинтите и снимите (Рис. 6) сопла, поменяйте
их на сопла, подходящие для типа рабочего газа
(см. таблицу “Характеристики горелок” на стр.
19).
4. Установите обратно детали, выполнив
описанные действия в обратной
последовательности.
5. Затем замените калибровочную табличку
(размещенную вблизи места подсоединения
газопровода) на табличку, соответствующую
новому типу используемого газа. Новую
табличку можно найти в пакетике с
инжекторами, входящими в комплектацию.
В случае если давление используемого газа
отличается от предусмотренного, на входном
трубопроводе необходимо установить подходящий
регулятор давления газа, соответствующий нормам,
действующим в стране использования изделия.
Регулировка минимального
пламени
Чтобы отрегулировать минимальный уровень,
выполните следующие действия.
1. Зажгите огонь в горелке, следуя изложенным
выше указаниям.
2. Установите кран в положение минимального
пламени.
3. Вытащите ручки.
4. Отрегулируйте обводной вентиль, указанный на
рисунке 7.
• В случае перенастройки прибора, работающего
на метане давлением 20 мбар/13 мбар, на
сжиженный газ, привинтите обводной вентиль до
упора по часовой стрелке.
• В случае перенастройки прибора, работающего
на сжиженном газе, на метан давлением 20 мбар,
отвинтите обводной вентиль приблизительно на
1/4 оборота.
• В случае перенастройки прибора, работающего
на метане давлением 20 мбар, на метан
давлением 13 бар, отвинтите обводной вентиль
приблизительно на 1/4 оборота.
• В случае перенастройки прибора, работающего
на сжиженном газе, на метан давлением 13 мбар,
отвинтите обводной вентиль приблизительно на
3/4 оборота.
• В любом случае в результате необходимо
получить небольшое однородное и равномерное
кольцо пламени горелки.
Винты обводных клапанов
Рис. 7
