Инструкции по встраиванию духового шкафа
Для обеспечения бузукоризненной
работы встроенного духового шкафа
корпус мебели или ниша для
встраивания должны иметь
подходящие размеры.
В соответствии с действующими
нормами и правилами все детали,
обеспечивающие электробезопасность
открытых и изолированных
компонентов, должны быть
закреплены так плотно, чтобы их
нельзя было снять без инструментов.
Указанными правилами
предусмотрено также крепление
задних стенок одних корпусов мебели
к передним или задним стенкам других
корпусов, объединенных в единый ряд
встроенных устройств.
Надлежащая электрозащита при
встраивании духового шкафа должна
быть обеспечена в любом случае.
При установке духовой шкаф можно
расположить рядом с более высокой
кухонной мебелью, бытовым прибором
или стеной. Однако другие бытовые
приборы или мебель могут быть
размещены у другой стены лишь в том
случае, если они имеют ту же высоту,
что и духовой шкаф.

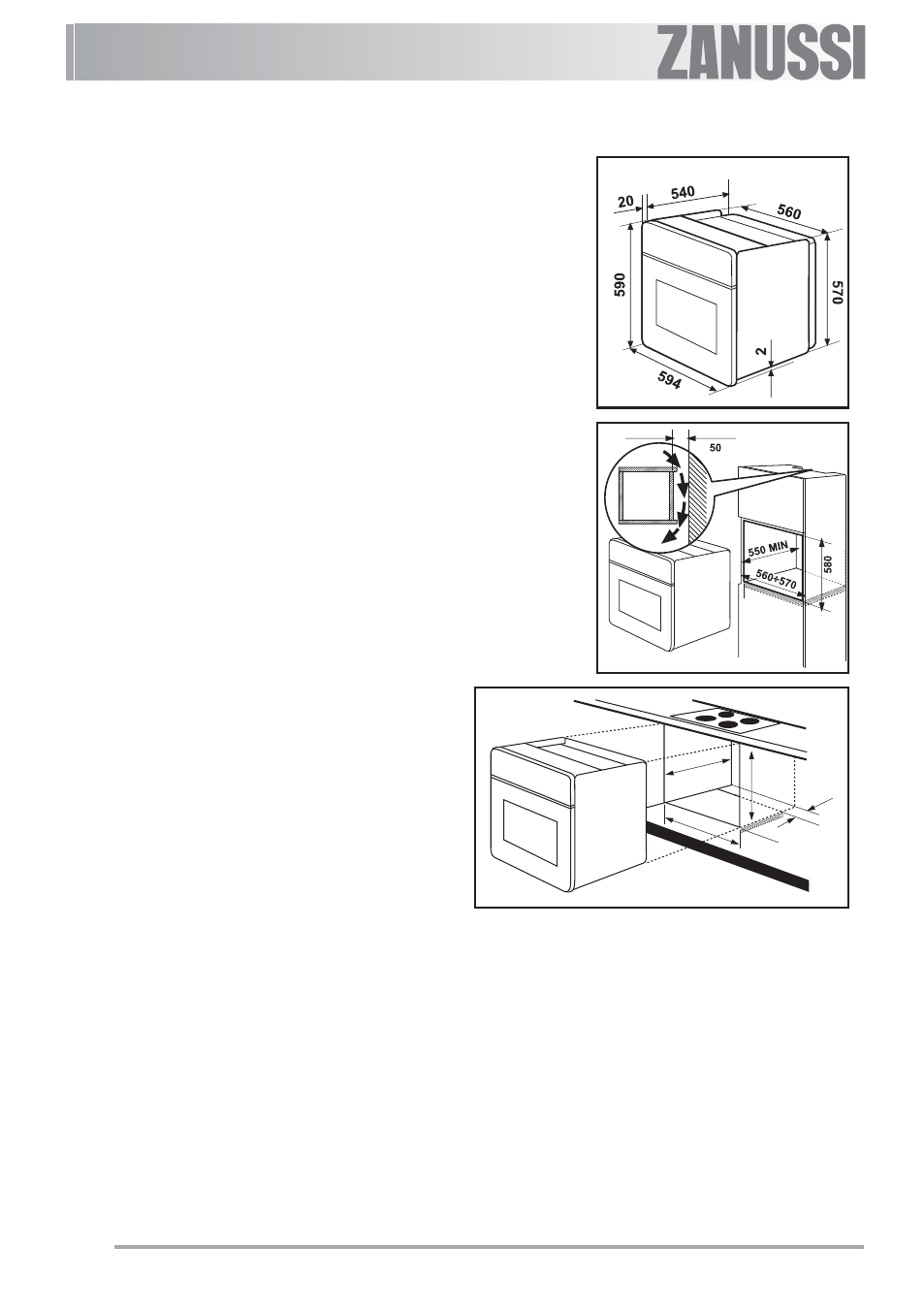

Размеры духового шкафа
(Рис. A)
Инструкции по встраиванию
духового шкафа
Для обеспечения бузукоризненной
работы встроенного духового шкафа
корпус мебели или ниша для
встраивания должны иметь
подходящие размеры (Рис. B-C).
Рис. A
Рис. B
550 MIN
593
560 - 570
80÷
100
Рис. C
