To CD changer/DAB tuner or another external component (see diagram )
К устройству автоматической смены компакт-дисков/тюнеру
DAB или к другому внешнему устройству (см. схему )
ENGLISH
3

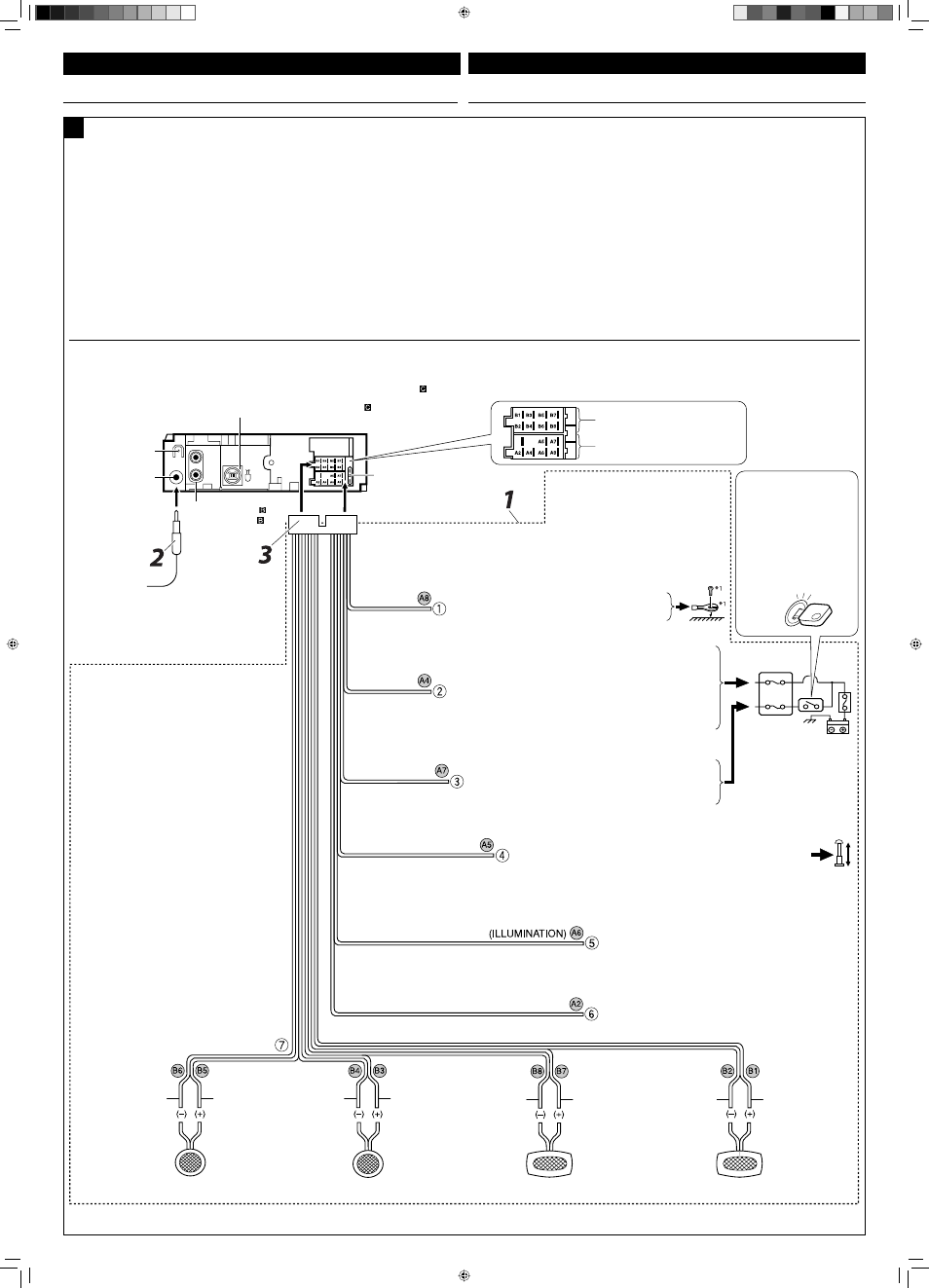

A Typical Connections / Типичные подключения
Before connecting: Check the wiring in the vehicle carefully. Incorrect connection may cause serious
damage to this unit.
The leads of the power cord and those of the connector from the car body may be different in color.
1 Connect the colored leads of the power cord in the order specified in the illustration below.
2 Connect the aerial cord.
3 Finally connect the wiring harness to the unit.
Note: If your vehicle does not have any accessory terminal, move the fuse from the fuse position 1
(initial position) to fuse position 2, and connect the red lead (A7) to the positive (+) battery terminal.
• The yellow lead (A4) is not used in this case.
Перед началом подключений: Тщательно проверьте проводку в автомобиле. Неправильное
подключение может привести к серьезному повреждению устройства.
Жилы силового кабеля и жилы соединителя от кузова автомобиля могут быть разного цвета.
1 Подсоедините цветные провода шнура питания в указанном ниже порядке.
2 Подключите кабель антенны.
3 В последнюю очередь подключите электропроводку к устройству.
Примечание: Если в Вашем автомобиле никакого вспомогательного разъема не имеется,
переставьте предохранитель из положения 1 предохранителя (первоначальное положение) в
положение 2 предохранителя и подключите красный провод (А7) к положительному (+) полюсу
аккумулятора.
• Желтый провод (А4) в этом случае не используется.
* 2 Before checking the operation of this unit prior to
installation, this lead must be connected, otherwise
power cannot be turned on.
* 2 Перед проверкой работы устройства
подключите этот провод, иначе питание не
включится.
Line out (see diagram )
К выходу (см. схему )
Rear ground terminal
Задний разъем
заземления
15 A fuse
Предохранитель 15 A
Aerial terminal
Разъем антенны
Black
Черный
Blue with white stripe
Синий с белой полосой
Red
Красный
Yellow * 2
Желтый * 2
Brown
Коричневый
* 1 Not supplied for this unit
* 1 Не входит в комплект поставки
To metallic body or chassis of the car
К металлическому корпусу или шасси автомобиля
To a live terminal in the fuse block connecting to the car battery
(bypassing the ignition switch) (constant 12 V)
К разъему фазы в блоке предохранителя (минуя блок зажигания)
(постоянный 12 В)
Ignition switch
Переключатель зажигания
Fuse block
Блок предохранителя
To an accessory terminal in the fuse block
К вспомогательному разъему в блоке предохранителя
To the remote lead of other equipment or power aerial if any
(200 mA max.)
К удаленному проводу другого оборудования или антенны
(макс. 200 мА)
To cellular phone system
К системе сотового телефона
Left speaker (front)
Левый громкоговоритель (передний) Right speaker (front)
Правый громкоговоритель
(передний) Left speaker (rear)
Левый громкоговоритель
(задний) Right speaker (rear)
Правый
громкоговоритель
(задний)
Purple
Пурпурный Purple with black stripe
Пурпурный с черной
полосой Green
Зеленый Green with black stripe
Зеленый с черной
полосой Gray
Серый Gray with black stripe
Серый с черной
полосой White
Белый White with black stripe
Белый с черной
полосой
Fuse position 2 / Положение 2
предохранителя
РУССКИЙ
Fuse position 1 / Положение 1
предохранителя
Orange with white stripe
Оранжевый с белой полосой
To car light control switch
К контрольному переключателю освещения автомобиля
ELECTRICAL CONNECTIONS ЭЛЕКТРИЧЕСКИЕ ПОДКЛЮЧЕНИЯ
