KD-G527
Installation/Connection Manual
Руководство по установке/подключению
GET0340-002A
[EE]
0905DTSMDTJEIN
EN, RU
ENGLISH
This unit is designed to operate on 12 V DC, NEGATIVE ground electrical systems. If your vehicle
does not have this system, a voltage inverter is required, which can be purchased at JVC IN-CAR
ENTERTAINMENT dealers.
J
Handles
Рычаги
F
Washer (ø5)
Шайба (њ5)
G
Lock nut (M5)
Фиксирующая гайка (M5)
H
Mounting bolt (M5 x 20 mm)
Крепежный болт (M5 x 20 мм)
I
Rubber cushion
Резиновый чехол
A / B
Hard case/Control panel
Жесткий футляр/панель управления C
Sleeve
Муфта D
Trim plate
Декоративную панель
E
Power cord
Кабель питания

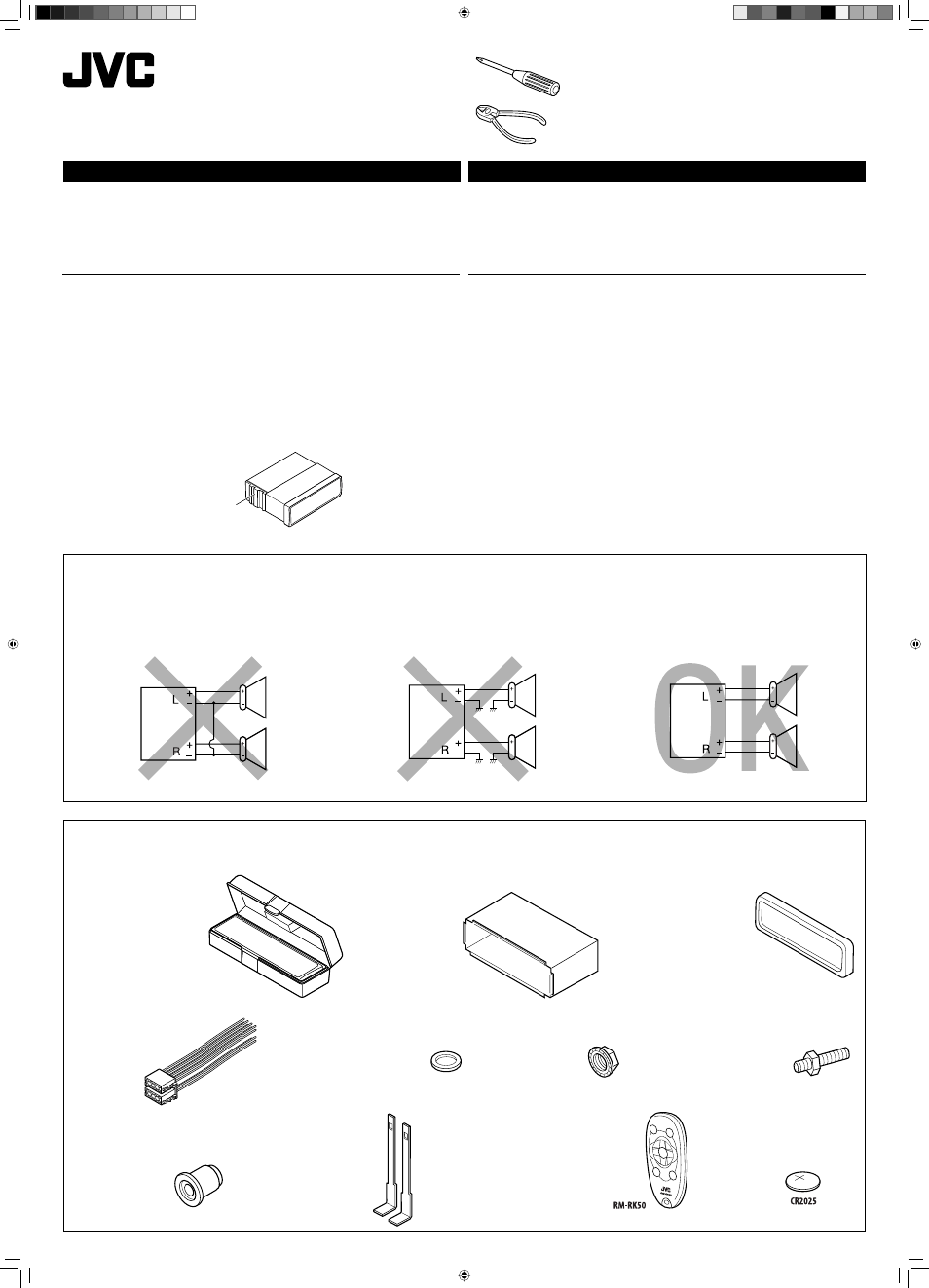

Parts list for installation and connection
The following parts are provided for this unit.
After checking them, please set them correctly.
1
РУССКИЙ
Это устройство разработано для эксплуатации на 12 В постоянного напряжения с минусом на
массе. Если Ваш автомобиль не имеет этой системы, требуется инвертор напряжения, который
может быть приобретен у дилера автомобилнего специалиста JVC.
Список деталей для установки и подключения
Следующие детали поставлены в комплекте с устройством.
После проверки комплектации, пожалуйста, установите их правильно.
WARNINGS
To prevent short circuits, we recommend that you disconnect the battery’s negative terminal and make all
electrical connections before installing the unit.
• Be sure to ground this unit to the car’s chassis again after installation.
Notes:
• Replace the fuse with one of the specified rating. If the fuse blows frequently, consult your JVC IN-CAR
ENTERTAINMENT dealer.
• It is recommended to connect to the speakers with maximum power of more than 50 W (both at
the rear and at the front, with an impedance of 4 Ω to 8 Ω). If the maximum power is less than
50 W, change “AMP GAIN” setting to prevent the speakers from being damaged (see page 16 of the
INSTRUCTIONS).
• To prevent short-circuit, cover the terminals of the UNUSED leads with insulating tape.
• The heat sink becomes very hot after use. Be careful not to touch it when removing this unit.
Heat sink
Радиатор
ПРЕДУПРЕЖДЕНИЯ
Для предотвращения коротких замыканий мы рекомендуем Вам отсоединить отрицательный
разъем аккумулятора и осуществить все подключения перед установкой устройства.
• После установки обязательно заземлите данное устройство на шасси автомобиля.
Примечания:
• Заменяйте предохранитель другим предохранителем указанного класса. Если предохранитель
сгорает слишком часто, обратитесь к дилеру автомобилнего специалиста JVC.
• Рекомендуется подключать динамики с максимальной мощностью более 50 Вт (к задней и
передней панели устройства, с полным сопротивлением от 4 Ω до 8 Ω). Если максимальная
мощность динамиков менее 50 Вт, перейдите в режим “AMP GAIN”, чтобы предотвратить их
повреждение (см. ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ на стр. 16).
• Для предотвращения короткого замыкания заклейте НЕИСПОЛЬЗУЕМЫЕ концы изолирующей
лентой.
• Радиатор во время использования сильно нагревается. Старайтесь его не трогать во время
удаления устройства.
K
Remote controller
диcтaнциoннoго yпpaвлeния L
Battery
Бaтapeйкa
PRECAUTIONS on power supply and speaker connections:
• DO NOT connect the speaker leads of the power cord to the car battery; otherwise, the unit
will be seriously damaged.
• BEFORE connecting the speaker leads of the power cord to the speakers, check the speaker wiring in
your car.
ПРЕДОСТЕРЕЖЕНИЯ по питанию и подключению
громкоговорителей:
• НЕ подключайте провода громкоговорителей к аккумулятору автомобиля, иначе
устройство будет повреждено.
• ПЕРЕД подключением проводов громкоговорителей к кабелю питания громкоговорителя
проверьте схему соединений громкоговорителей в Вашем автомобиле.
© 2005 Victor Company of Japan, Limited
