Инструкции по встраиванию
Для обеспечения правильной работы
встраиваемого прибора кухонная
мебель и выполненная в ней выемка
для встраивания должны иметь
соответствующие размеры. После того,
как духовой шкаф установлен, он
должен быть полностью закрыт
кухонной мебелью для предотвращения
возможности случайного касания его
частей, находящихся под напряжением.
Все части, обеспечивающие такую
защиту, включая любую закрывающую
панель (например, если духовой шкаф
установлен с краю кухонной стойки),
должны быть прикреплены так, чтобы
снять их можно было только с помощью
инструмента. Данный духовой шкаф
может быть установлен так, чтобы его
задняя часть и одна из боковых стенок
прилегали к стенам кухни или другому
электробытовому прибору большей
высоты. Другая стенка духового шкафа,
наоборот, должна прилегать к мебели
или стенке другого электробытового
прибора равной высоты.

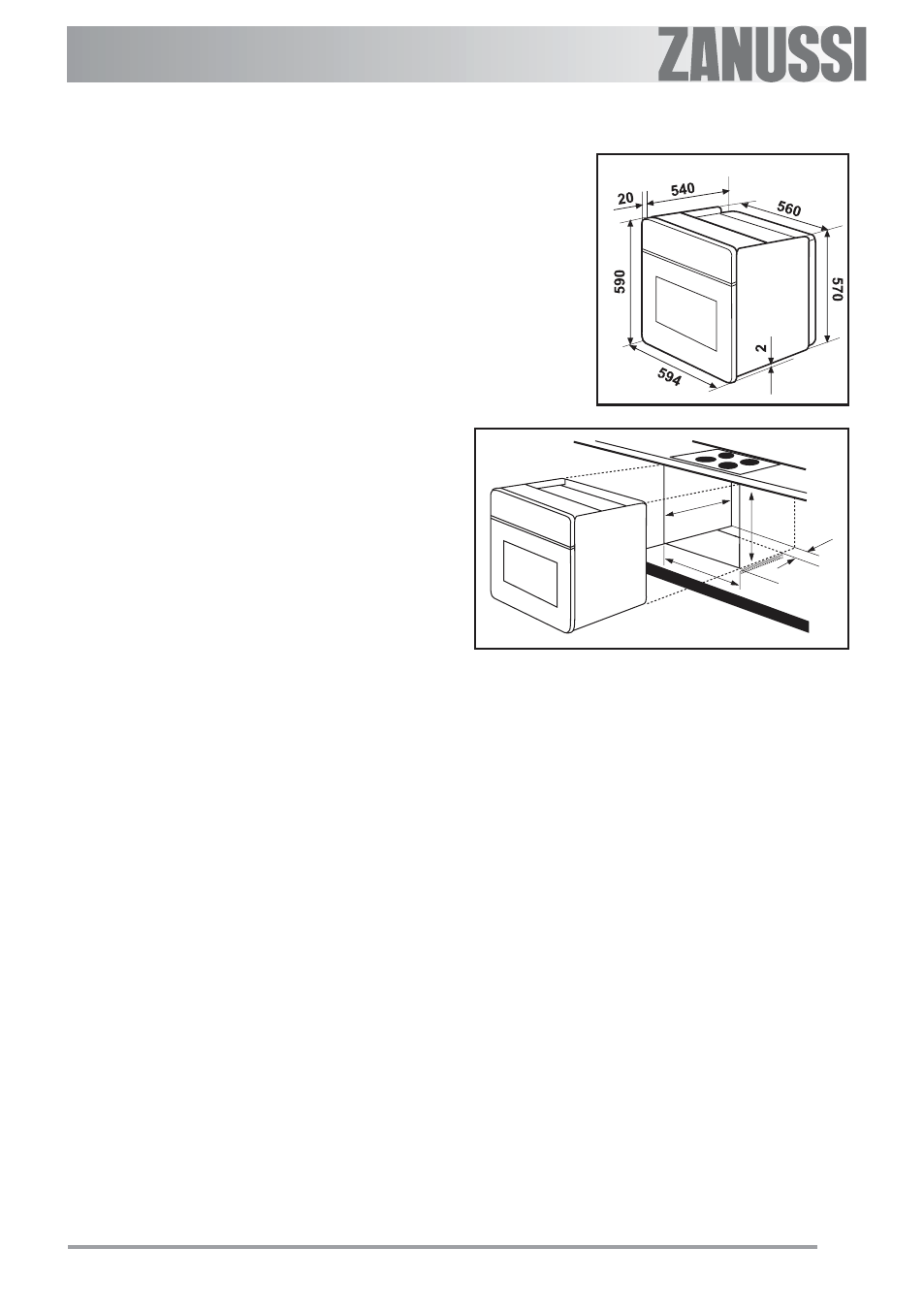

Размеры духового шкафа
(Рис. C)
Инструкции по встраиванию
Перед встраиванием в нишу соедините
духовой шкаф с варочной панелью (см.
соответствующий раздел настоящего
Руководства).
Для обеспечения беспроблемного
функционирования встроенного
прибора кухонная мебель или ниша, в
которую встраивается прибор, должны
иметь подходящие размеры (Рис. D).
Рис. C
550 MIN
593
560 - 570
80÷
100
Рис. D
