Инструкция по эксплуатации Zanussi ZBB7297
Страница 13
13
D724

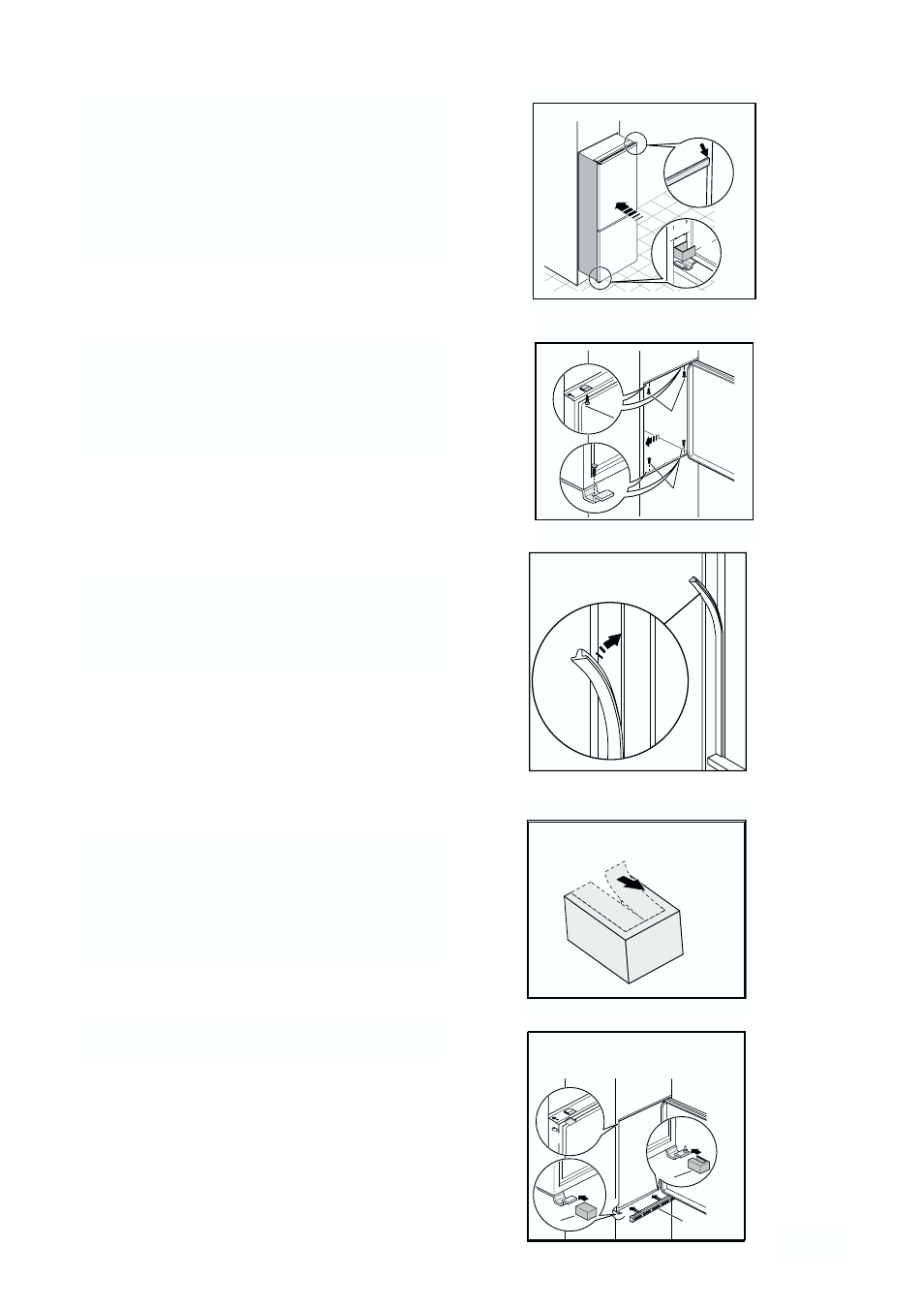

Установите уплотняющую прокладку, вставив ее
между холодильником и прилегающим кухонным
шкафом.
Прикрепите прибор с помощью 4 винтов,
входящих в комплект, прилагаемый к
холодильнику.
(I = короткие) (P = длинные)
Установите крышки (C-D) в стыки и отверстия
под петли.
Установите на место вентиляционную решетку
(B) и крышку петли (E).
Проверьте, чтобы внизу - между изделием и
кухонной мебелью - был зазор 44 мм.
Крышка нижнего шарнира, имеющаяся в пакете
с принадлежностями, как раз гарантирует
точность взаимоположения кухонной мебели и
изделия.
Также убедитесь, что изделие не передавливает
сетевой шнур.
B
E
E
D
C
1
2
44mm
I
P
Из пластмассовой крышки (E), предназначенной
для прикрытия шарнира вместе с поворотным
штифтом, следует вытащить показанную на
иллюстрации деталь.
Эта
операция
несложна,
поскольку
на
внутренней
стороне
крышки
имеется
специальная канавка.
“Если штифт шарнира вставлен в правый
шарнир, снимите деталь DX, в противном случае
снимите деталь SX.”
