Phaser 3100MFP/X

- 19 -

2 -

Установка

Описание терминала

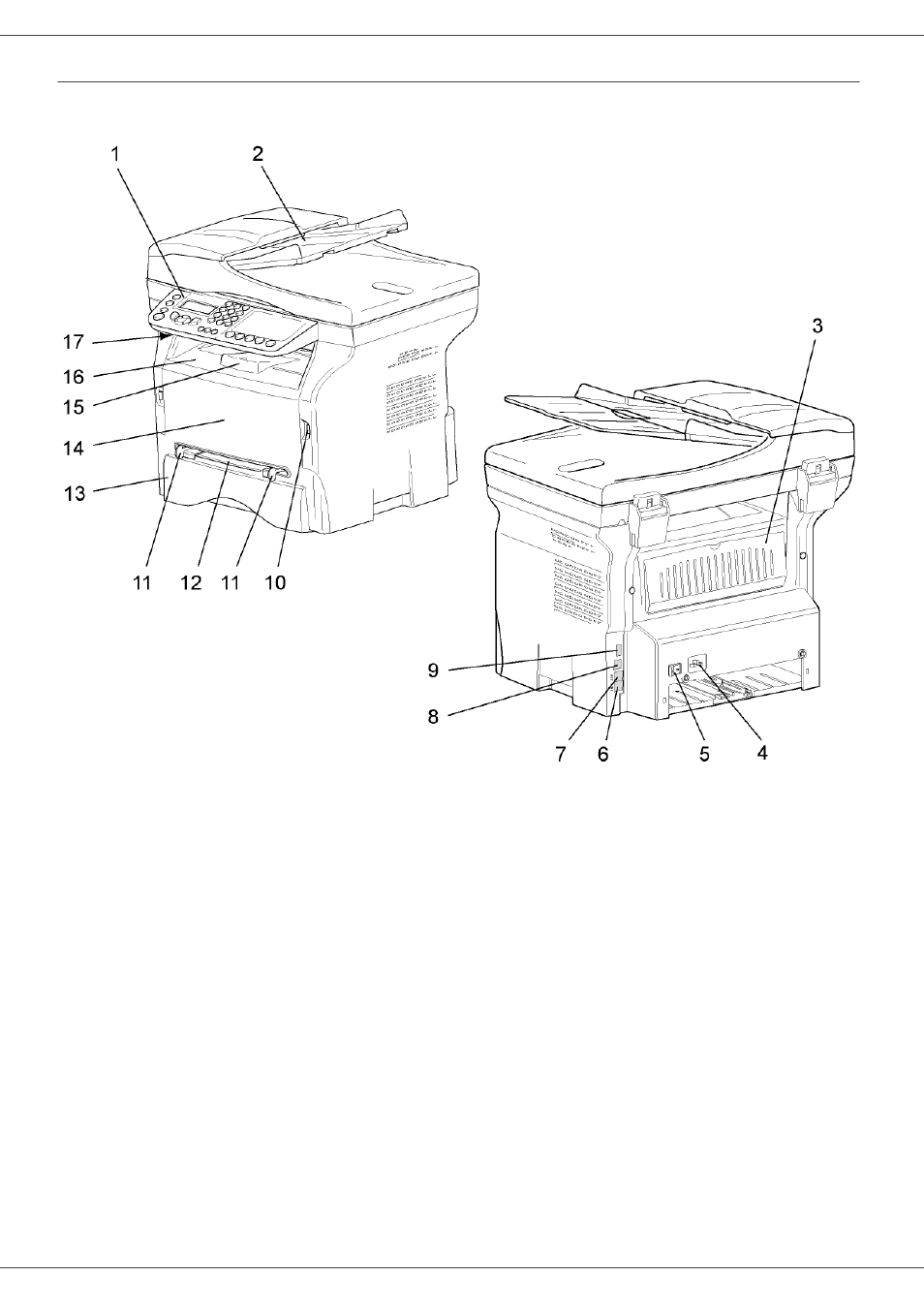

Передняя и задняя сторона

1. Панель управления

2. Автоматический загрузчик

3. Крышка замятия бумаги

4. Подсоединение шнура питания

5. Переключатель Вкл/Выкл

6. Гнездо LINE - подсоединение телефонного кабеля

7. Гнездо EXT. - подсоединение внешних телефонных

устройств

8. Подчиненное соединение USB (для ПК)

9. Главное соединение USB (память USB)

10. Главное соединение USB (память USB)

11. Руководства по установке ручной подачи бумаги

12. Ручное устройство подачи бумаги

13. Лоток для бумаги

14. Крышка доступа к картриджу

15. Откидной фиксатор для подачи бумаги

16. Выход бумаги

17. Место ввода смарт-карты
