Руководство пользователя сканера DocuMate 765
64
Сканирование с помощью интерфейса TWAIN
сканирование. «Обнаружить и остановить» означает, что при
выявлении двойной подачи санирование будет остановлено,
можно будет вынуть документы из сканера и снова сложить
их в стопку для повторного сканирования.
Чувствительность DFD – позволяет изменять чувствительность
датчика. Переместите бегунок вправо или влево для изменения
этого параметра.
Обнаружение перекоса бумаги − функция распознавания подачи в
сканер страницы под углом (с перекосом). Нажмите стрелку вниз,
чтобы выбрть один из параметров в списке. Можно задать параметр
«Обнаружить и остановить сканирование», чтобы можно было
заново отсканировать страницу, или отключить функцию. При
сканировании проверяйте, чтобы направляющие бумаги были
установлены по сторонам листа для его правильной фиксации в ADF.

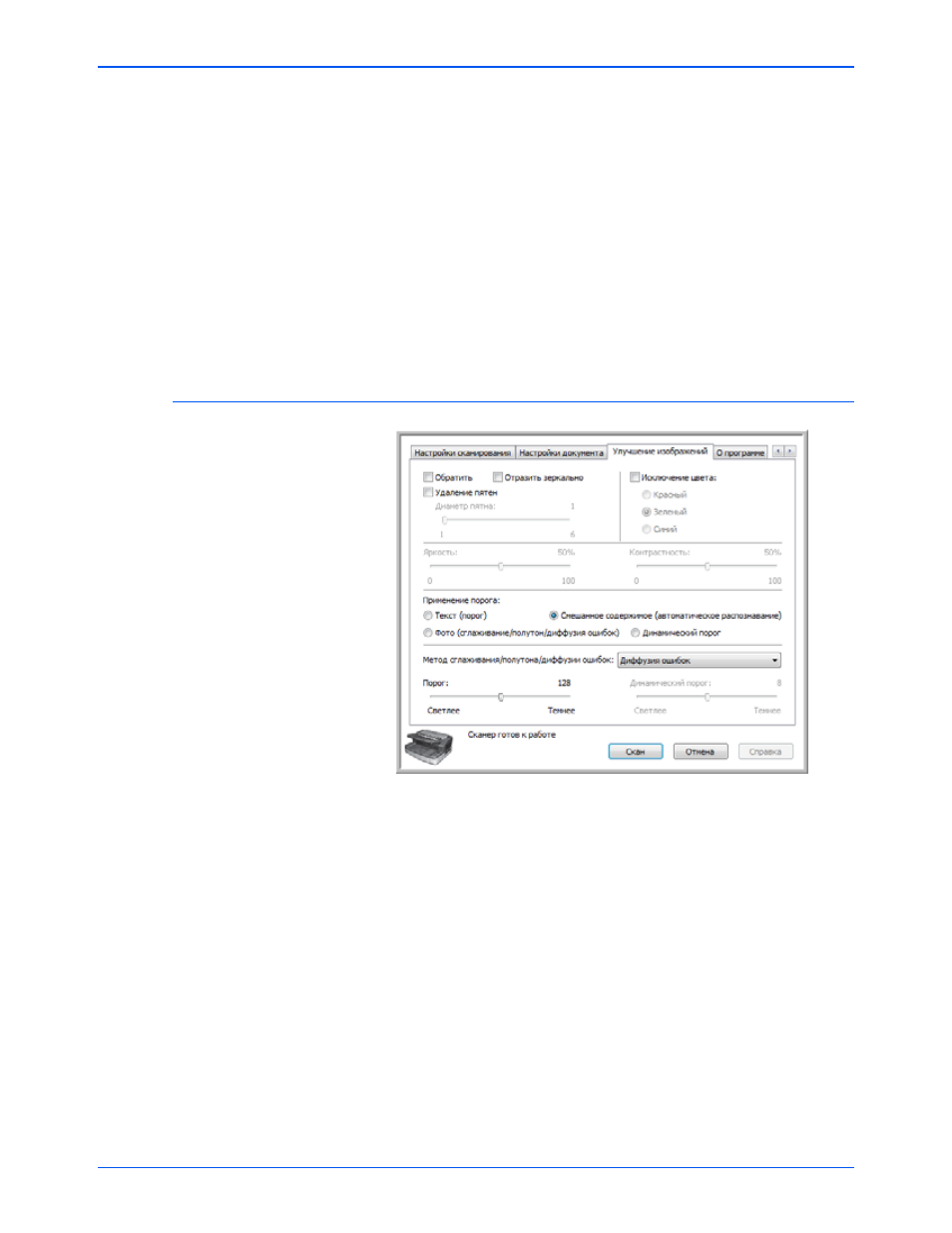

Вкладка «Улучшение изображений»
Обратить – этот параметр обращает черный и белый цвета на
странице, так что при сканировании белой страницы с черным текстом
изображение будет иметь белый текст на черном фоне. Эта функция
доступна только при сканировании в режиме «черно-белый».
Отразить зеркально − эта функция переворачивает изображение
слева направо и доступна только при сканировании в режиме
«черно-белый».
Удаление пятен − удаляет крапинки с фона. Крапинки представляют
собой маленькие пятна на изображении, которые сканер
воспринимает как часть документа. Например, шероховатость
бумаги, небольшая складка или отверстия от извлеченых скоб могут
отображаться на отсканированном изображении в виде крапинок.
Параметр «Удаление пятен» прдназначен для обнаружения этих
пятен и их удаления. Этот параметр доступен только в режиме
черно-белого сканирования.
Диаметр пятна −параметр позволяет задать размер пятен,
которые требуется найти и удалить. Размер пятен измеряется
в пикселах. Например, если по всему изображению имеются
маленькие черные точки, то значение 1 позволит найти черны
