21
Данная вытяжка предназначена для
монтажа на стене кухни .
При монтаже обратите также внима­
ние на специальные принадлежнос­
ти, которые, возможно, следует уста­
новить .
Обратите внимание на минималь­
ные расстояния между конфорками
и вытяжкой (см . «Указания по технике
безопасности»)!
Избегайте повреждения чувствитель­
ных поверхностей!
Подготовка стены
Опасность получения травмы,
опасность материального ущерба
Перед сверлением в стене отверстий
убедитесь в отсутствии под штукатуркой
электрических проводов и других ком­
муникаций .
Стена должна быть ровной и верти­
кальной .
Прилагаемые к вытяжке винты и дю­
беля подходят для капитальной ка­
менной стены . Для стен другой кон­
струкции (например, гипсокартон,
пористый бетон и др .) используйте
соответствующие крепежные сред­
ства .
Стена должна обладать достаточной
несущей способностью .
Проследите, чтобы глубина высвер­
ливаемых отверстий соответствова­
ла длине винтов .
Для надежного крепления используй­
те дюбели .
Максимальный вес вытяжки: 40 кг
Мы сохраняем за собой право на изменение
конструкции в связи с техническими усовер­
шенствованиями .







Подготовка к монтажу
1. Начертите вертикальную линию на
стене от потолка до нижнего края вы­
тяжки в центре того места, в котором
предполагается установить вытяжку .
2. Используйте прилагаемый шаблон
для маркировки на стене точек, в ко­
торых будут установлены винты . Что­
бы облегчить подвешивание вытяжки,
начертите на стене контур той зоны,
где будет крепиться вытяжка .
Нижний край шаблона располагается
на уровне нижнего края вытяжки .

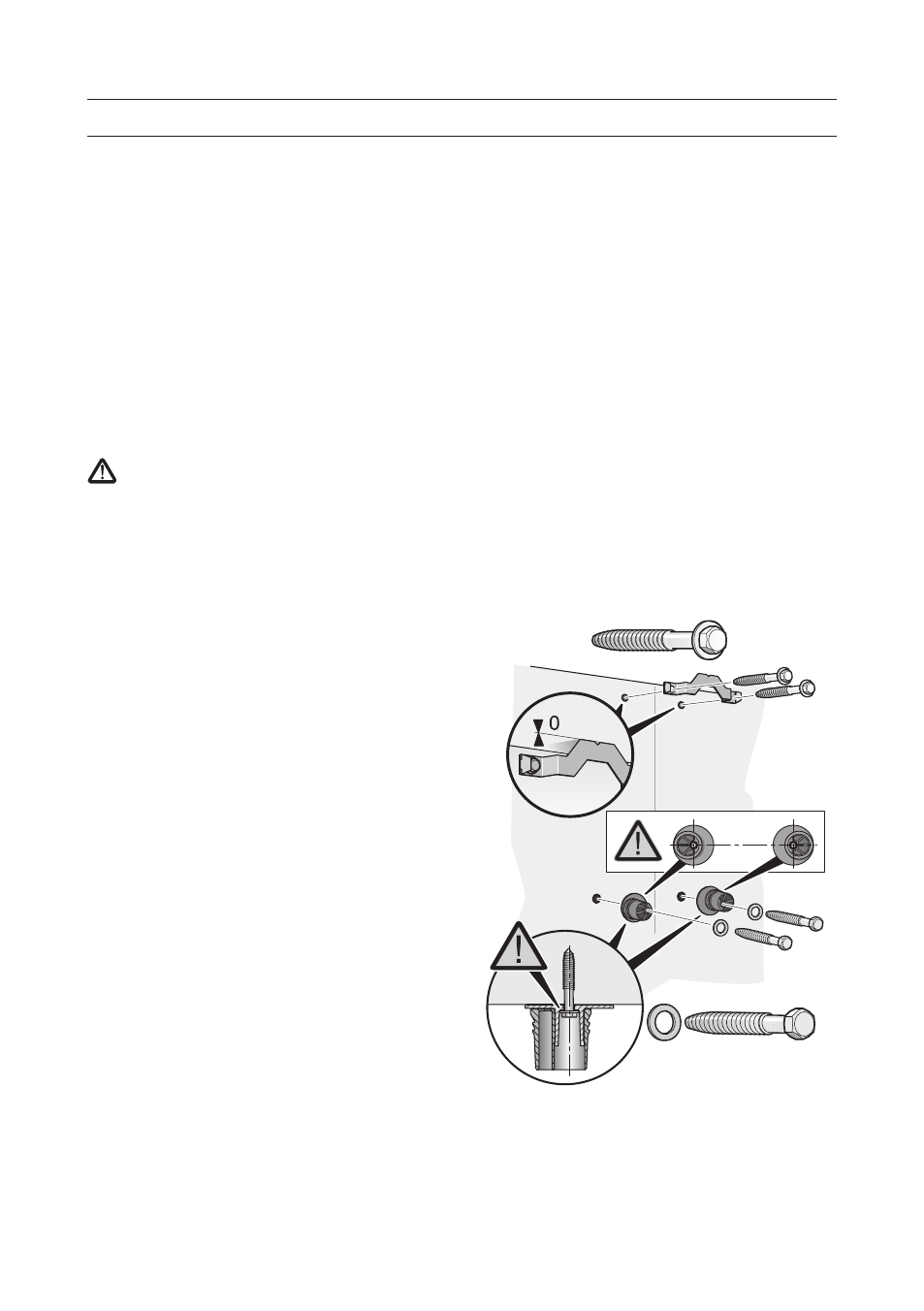

3. Просверлите 2 отверстия Ж 8 мм для
крепления вытяжки и 2 отверстия
Ж 8 мм для скобы крепления обшивки
вытяжной трубы . Вставьте дюбели в
отверстия таким образом, чтобы они
были заподлицо со стеной .
4. Привинтите скобу крепления обшив­
ки вытяжной трубы .
5. Привинтите держатели для вытяжки
(затяжка от руки, макс. 3 Нм) .
Обратите внимание на правильное
положение подкладных шайб и дер­
жателей!
Монтаж
