19
Перед монтажом обязательно про­
чтите указания и предупреждения в
главе «Указания по технике безопас­
ности»!
Режим отвода воздуха
Отводимый воздух подается вверх
через вентиляционную шахту или не­
посредственно через наружную стену
за пределы помещения .
Указание. Отводимый воздух нельзя
выводить через дымоход, который ис­
пользуется для других целей, или через
шахту, используемую для вентиляции
помещений, в которых также установле­
ны печи или камины .
Следует получить разрешение соот­
ветствующих административных ор­
ганов при отводе воздуха через ды­
моход, который не эксплуатируется .
При отводе воздуха следует соблю­
дать предписания административных
органов власти (например, принятые
в данной стране строительные нормы
и правила) .
Если отводимый воздух удаляется че­
рез наружную стену, следует устано­
вить вентиляционный телескопичес­
кий блок в наружной стене .
Оптимальная эффективность
вытяжки обеспечивается при
выполнении следующих условий:
– использование коротких и прямых
вытяжных труб,
– использование труб с насколько воз­
можно большими внутренними диа­
метрами .
Если нельзя избежать использования
нескольких колен труб, проследите за
тем, чтобы они имели максимальный
возможный радиус .
Указание. Использование длинных, не­
ровных вытяжных труб, большого коли­
чества колен или труб с внутренним диа­
метром менее 150 мм ведет к снижению
эффективности работы вытяжки и, одно­
временно, к повышению уровня шумов .






Для прокладывания вытяжного тру­
бопровода следует использовать
только трубы и шланги из негорючего
материала .
Под действие гарантии изготовителя
вытяжки не попадают претензии, свя­
занные с планированием и проклад­
кой воздуховода .
Соединение труб
Диаметр вытяжной трубы не должен
быть меньше 150 мм .
Круглые трубы:
Мы рекомендуем внутренний диа­
метр 150 мм (минимальный внутрен­
ний диаметр 120 мм) .
Трубы прямоугольного сечения
должны иметь площадь внутреннего
сечения, равную площади внутренне­
го сечения соответствующих круглых
труб . Они не должны иметь резких из­
гибов .
В случае труб с внутренним диамет­
ром 150 мм площадь внутреннего се­
чения составляет примерно 177 см 2 .
В случае труб с внутренним диамет­
ром 120 мм площадь внутреннего се­
чения составляет примерно 113 см 2 .
Если трубы имеют различные диа-
метры: используйте герметизирую­
щую ленту .

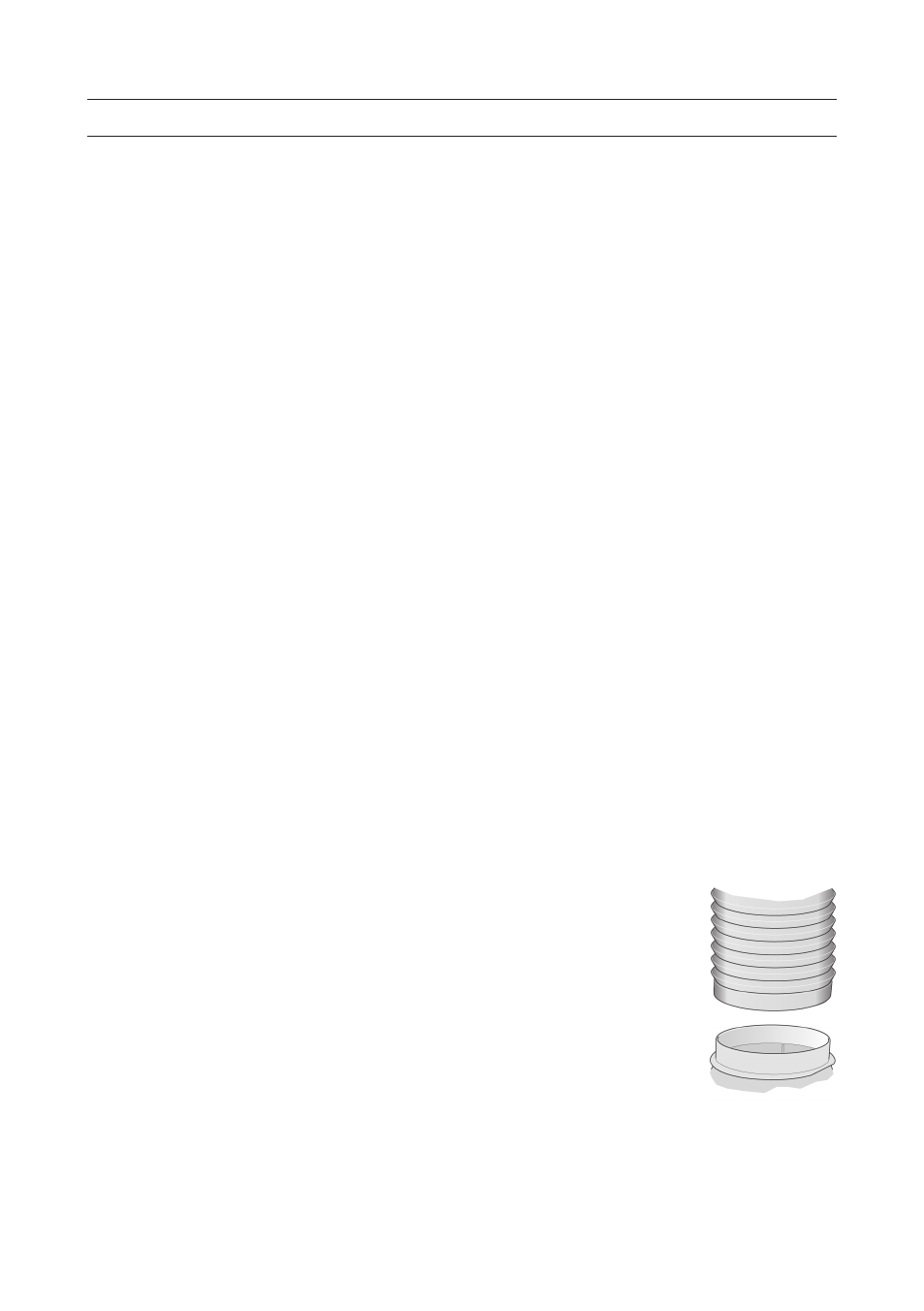

Подсоединение вытяжной трубы
Ж 150 мм (рекомендуемый размер):
Подсоедините вы­
тяжную трубу непо­
средственно к воз­
душному патрубку
вытяжки и должным
образом загермети­
зируйте соединение .
При использовании
алюминиевой трубы
зону подсоединения
предварительно сле­
дует зачистить .







Указания по монтажу
