Диаметр шестигранной гайки
Момент затяжки (Нм)
Ш 6
15~20
Ш 9,52
31~35
Ш 12
50~55
Ш 16
60~65
Ш 19
70~75
Установка внутреннего блока
ПРИМЕЧАНИЕ.
При подсоединении электропровода, если провод недостаточной длины, обратитесь в авторизованную
сервисную службу для приобретения специального электропровода достаточной длины, так как
наращивание провода не допускается.
•
Электропроводка должна быть правильно подсоединена, неправильное подключение может привести к
ненормальной работе компонентов.
•
Хорошо затяните винт клеммы, не допуская неплотного соединения.
•
Затянув винт, слегка потяните за провод и убедитесь в плотности его соединения.
•
В случае неправильного соединения возможно поражение электрическим током.
•
Крышка должна быть плотно закрыта, а соединительный провод натянут. В случае неплотного контакта пыль и
влага могут попасть внутрь, либо под действием внешних сил соединительная клемма может ослабнуть, что
приведет к пожару или поражению электрическим током.

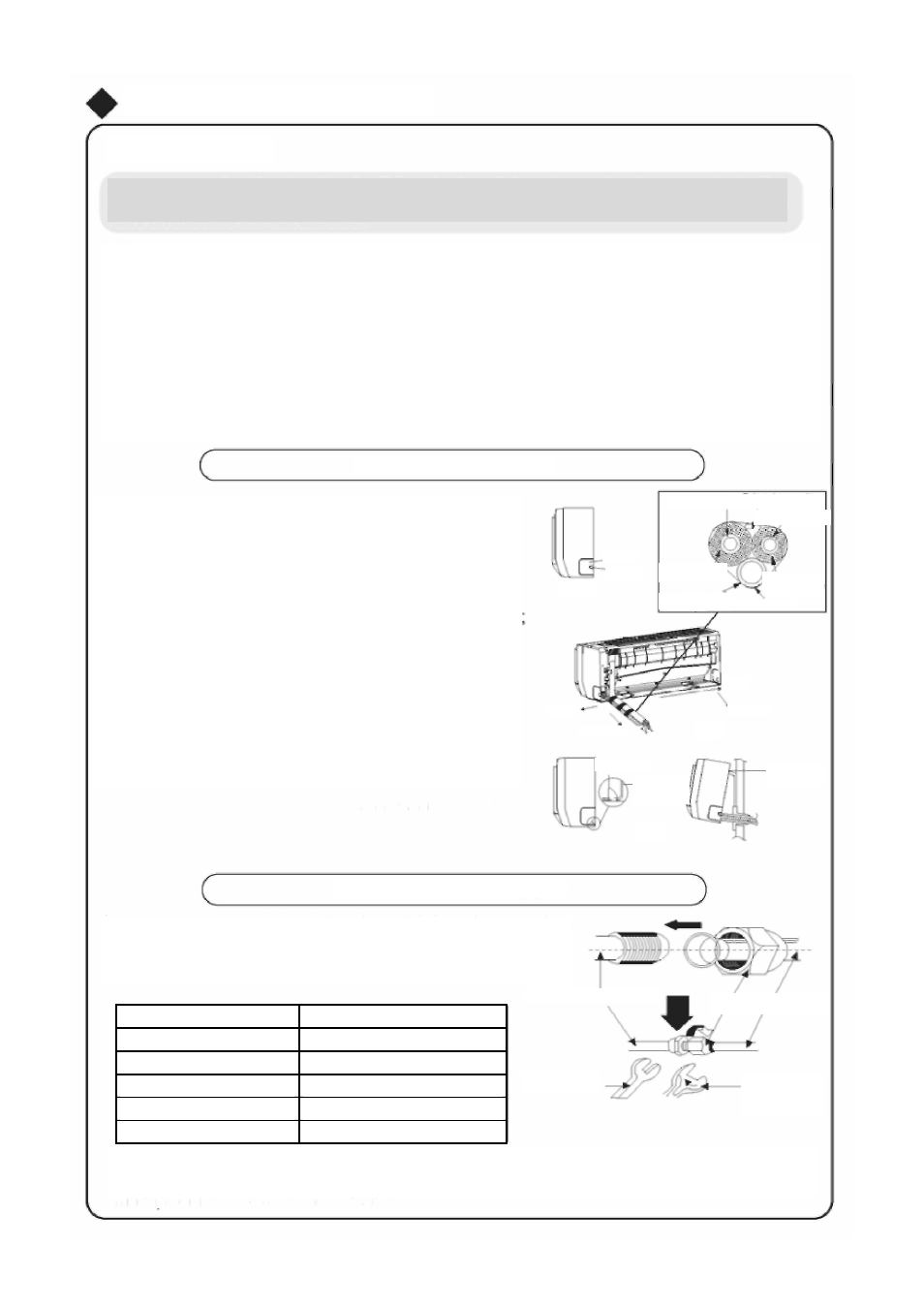

Установка внутреннего блока
• Трубопровод может выводиться справа, справа сзади, слева
сзади.
1. При прокладывании трубопровода и проводки с левой или с
правой стороны внутреннего блока отрежьте заделку со стороны
шасси, если это необходимо (см. рис. 7).
(1) Отрежьте заделку 1 при прокладывании только проводки. (2)
Отрежьте заделки 1 и 2 при прокладывании проводки и
трубопровода.
2. Выведите трубопровод из корпуса блока, оберните
электропровод трубопровода, трубку слива воды лентой и
протяните их через отверстие для трубопровода (как показано на
рис. 8)
3. Навесьте монтажные проушины внутреннего блока на верхние
выступы задней панели и проверьте прочность крепления (как
показано на рис. 9).
4. Высота установки должна составлять не менее 2.5 м от пола.
Боковой газопровод
Наружный соединительный
электропровод
Жидкостный боковой
трубопровод
Заделка 2
Изоляция бокового
газопровода
Заделка 1
Жидкостная
линия, изоляция
трубопровода
Рис. 7
В заключение
обмотать лентой
Трубка слива воды
Слева
Справа
Слева сзади
Рис. 8
Справа сзади
Крюк крепления
Монтажная
планка
Монтажная
пластина
Рис. 9
Установка соединительной трубки
1. Совместите центр раструба трубопровода с соответствующим клапаном.
2. Навинтите накидную гайку рукой, затем затяните гайку гаечным ключом и
динамометрическим ключом, с учетом следующих параметров:
Трубопровод внутреннего блока
Гайка с конусной резьбой
трубопровода
Гаечный ключ
Динамометрич
еский гаечный
ключ
ПРИМЕЧАНИЕ. Сначала подсоедините соединительную трубку к внутреннему блоку, затем к наружному блоку;
обратите внимание на сгиб трубопровода, не повредите соединительную трубку; стяжную гайку не следует
затягивать слишком сильно, так как это может привести к утечке.
