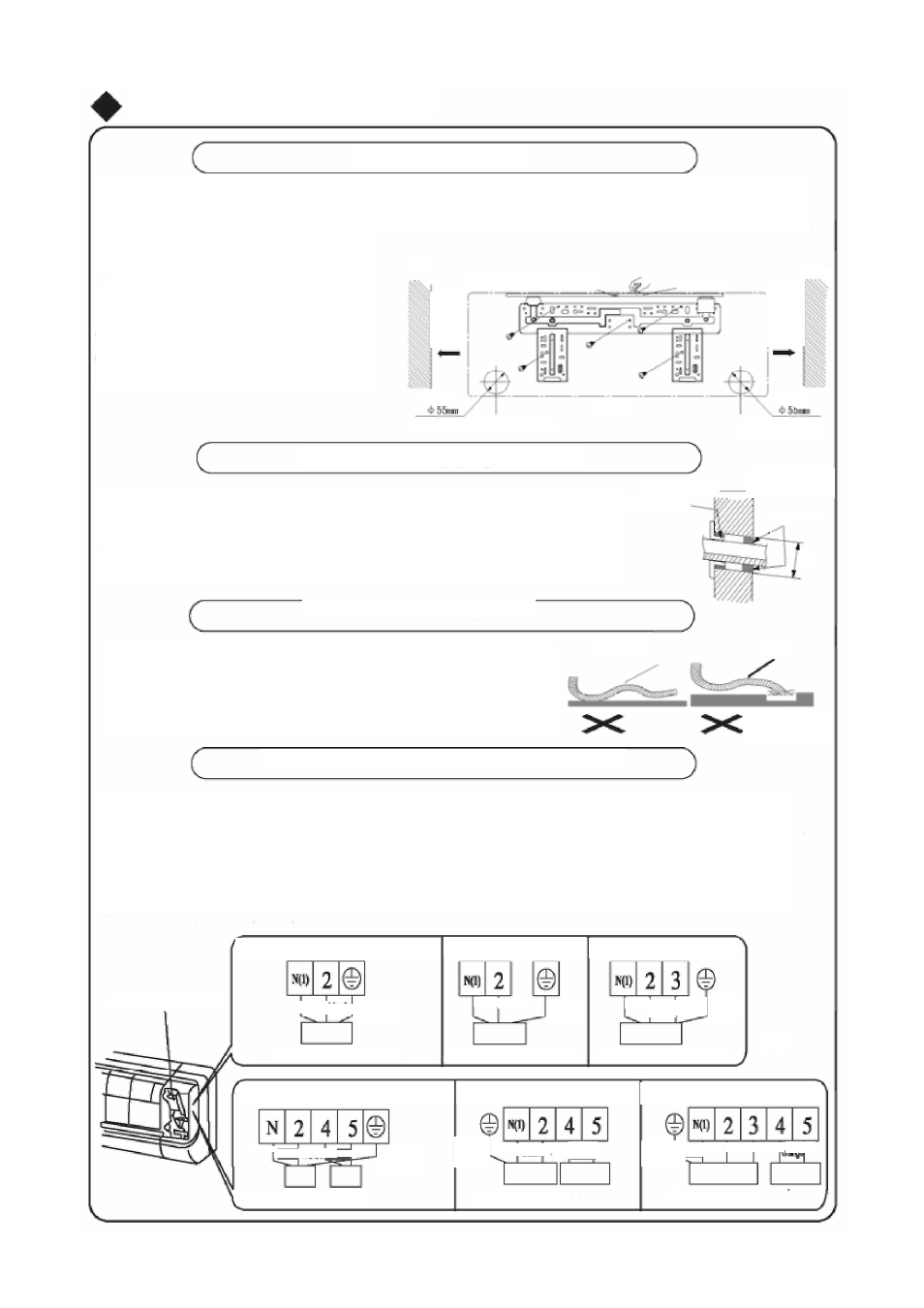

Установка внутреннего блока
Установка задней панели
2. Прикрепите заднюю панель к стене
винтами.
(Имеют пластмассовые дюбели).
3. Убедитесь в достаточной прочности
крепления, чтобы выдерживать вес
взрослого человека 60 кг, кроме того, вес
должен равномерно распределяться
между винтами.
1. Всегда устанавливайте заднюю панель горизонтально. В связи с конструкцией водосборника внутреннего блока
принята двусторонняя конструкция слива, выпуск водосборника при установке должен быть направлен слегка
вниз, и находиться в центре круга, прилежащий угол между испарителем и уровнем должен составлять 0 или
более, что способствует сливу водяного конденсата.
Стена
Стена
Сделайте отметку посередине
Микрометр
Рассто
яние до
стены
свыше
150 мм
Расстоя
ние до
стены
свыше
150 мм
Справа
Слева
Рис. 5
(Заднее отверстие трубопровода)
(Заднее отверстие
трубопровода)
Выполнение отверстия для трубопровода
Помещение
Наружное
пространство
1. Просверлите в стене отверстие (Ø 55) для трубопровода с небольшим
наклоном наружу.
2. Вставьте в отверстие втулку трубопровода для предотвращения повреждения
соединительного трубопровода и электропроводки при прохождении через
отверстие.
Стенная трубка
Уплотнение
Ø55
Установка трубки для слива воды
1. Для нормального слива сливную трубку следует установить с
наклоном вниз.
2. Не растягивайте и не сгибайте сливную трубку и не погружайте ее
конец в воду.
3. При прохождении длинной сливной трубки через внутреннюю стену ее
следует обернуть изоляцией.
Растяжение
Изгиб
Утопленный
конец
Соединение внутренней и наружной электропроводки
1. Откройте наружную панель.
2. Снимите крышку клеммной коробки, Рис. 6.
3. Протяните кабель питания и сигнальный провод управления (только для кондиционера с охлаждением и
обогревом) с задней стороны внутреннего блока, затем протяните его вперед через отверстие для провода
для выполнения подсоединения.
4. Подсоедините соединительный кабель к клеммной колодке, затем закрепите кабель винтом.
5. Установите на место крышку клеммной коробки.
6. Установите на место наружную панель.
05, 07, 09, 12K, 14K Для кондиционеров только
охлаждающего типа:
18K Кондиционер только
охлаждающего типа
24K Кондиционер только
охлаждающего типа
Крышка клеммной коробки
желто-зел
еный
черный
черны
й
синий
желто-зелен
ый
коричн
евый
черный
синий
синий
желто-з
еленый
Рис. 6
соединение наружного блока
соединение наружного блока
соединение наружного блока
05, 07, 09, 12K Кондиционер охлаждающего и
обогревающего типа
18K Кондиционер охлаждающего и
обогревающего типа
24K Кондиционер охлаждающего и
обогревающего типа
желто-зе
леный
желто-зе
леный
желто-зеле
ный
синий
черный
черный
оранжевый
оранжевый
коричневы
й
черный
фиолетовый
фиолетовый
синий
оранже
фиолетовый
синий
соединение наружного блока
соединение наружного блока
соединение наружного блока
