21
Регулировка для разных типов газа
Данная плита сконструирована для работы на
натуральном газе, пропане или бутане. Она не
предназначена для работы на воздухе,
обогащенном бутаном или пропаном.
Подключение к баллону со сжиженным газом
должно выполняться в соответствии с
приведенным рисунком.
Набор для настройки плиты для работы на
сжиженном газе можно приобрести в
авторизованных изготовителем сервисных
центрах. Настройка на другой тип газа должна
выполняться специалистом из авторизованного
сервисного центра.
Для изменения типа газа необходимо:
• заменить форсунки (варочная поверхность,
духовка и гриль);
• отрегулировать минимальный уровень
пламени (варочная поверхность, духовка);
• проверить подключение газа.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ФОРСУНОК
Таблица ¹1

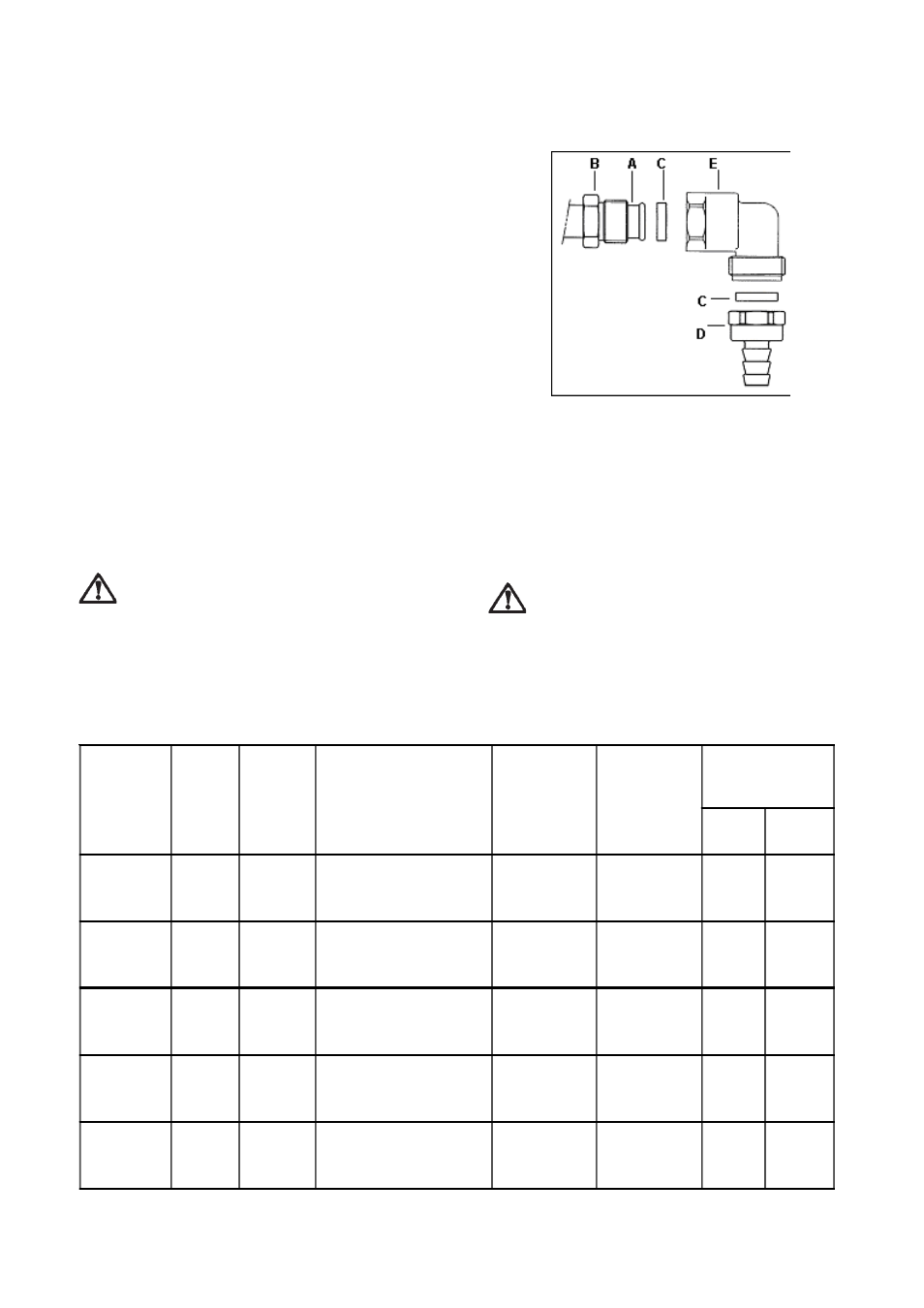

А – Распределительная труба
В – Гайка 1/2”
С – Прокладка
D – Ниппель шланга
Е – Уголок
Горелка
Обыч
ная
мощ
ность
(кВт)
Эконо
мичная
мощ
ность
(кВт)
Тип газа
Давление
(мбар)
Диаметр
форсунки
(мм)
Расход
м 3 /ч г/ч
Быстрая 2,40 0,72
Природный газ G13
Природный газ G20
Сжиженный газ G30
13
20
30
1,24
1,11
0,80
0,240
0,240
-
-
-
189,11
Средняя 1,80 0,43
Природный газ G13
Природный газ G20
Сжиженный газ G30
13
20
30
1,11
0,96
0,71
0,180
0,180
-
-
-
141,84
Вспомо-
гатель-
ная
0,90 0,35
Природный газ G13
Природный газ G20
Сжиженный газ G30
13
20
30
0,82
0,70
0,50 0,090
0,090
-
-
-
70,92
Духовка 2,70 1,00
Природный газ G13
Природный газ G20
Сжиженный газ G30
13
20
30
1,28
1,16
0,82
0,270
0,270
-
-
-
212,75
Гриль 1,80 -
Природный газ G13
Природный газ G20
Сжиженный газ G30
13
20
30
1,20
0,96
0,71
0,180
0,180
-
-
-
141,84
После завершения любых работ по
ремонту, настройке или переделке
требуется проведение установленных
законом тестов безопасности.
Наклейте этикетку, соот-
ветствующую используемому типу газа.
