74 electrolux
Изготовитель снимает с себя
всякую ответственность в случае
несоблюдения указанных мер
безопасности.
В качестве сетевого шнура должен
использоваться специальный кабель
соответствующего сечения, который Вы
можете приобрести в сервисном центре.
• H07 RN-F
• H05 RN-F
• H05 RR-F
• H05 VV-F
• H05 V2V2-F (T90)
Замена сетевого шнура должна
производиться исключительно
с п е ц и а л и с т а м и
авторизованного сервисного
центра или лицами, имеющими
аналогичные полномочия, при
соблюдении действующих норм
и правил.

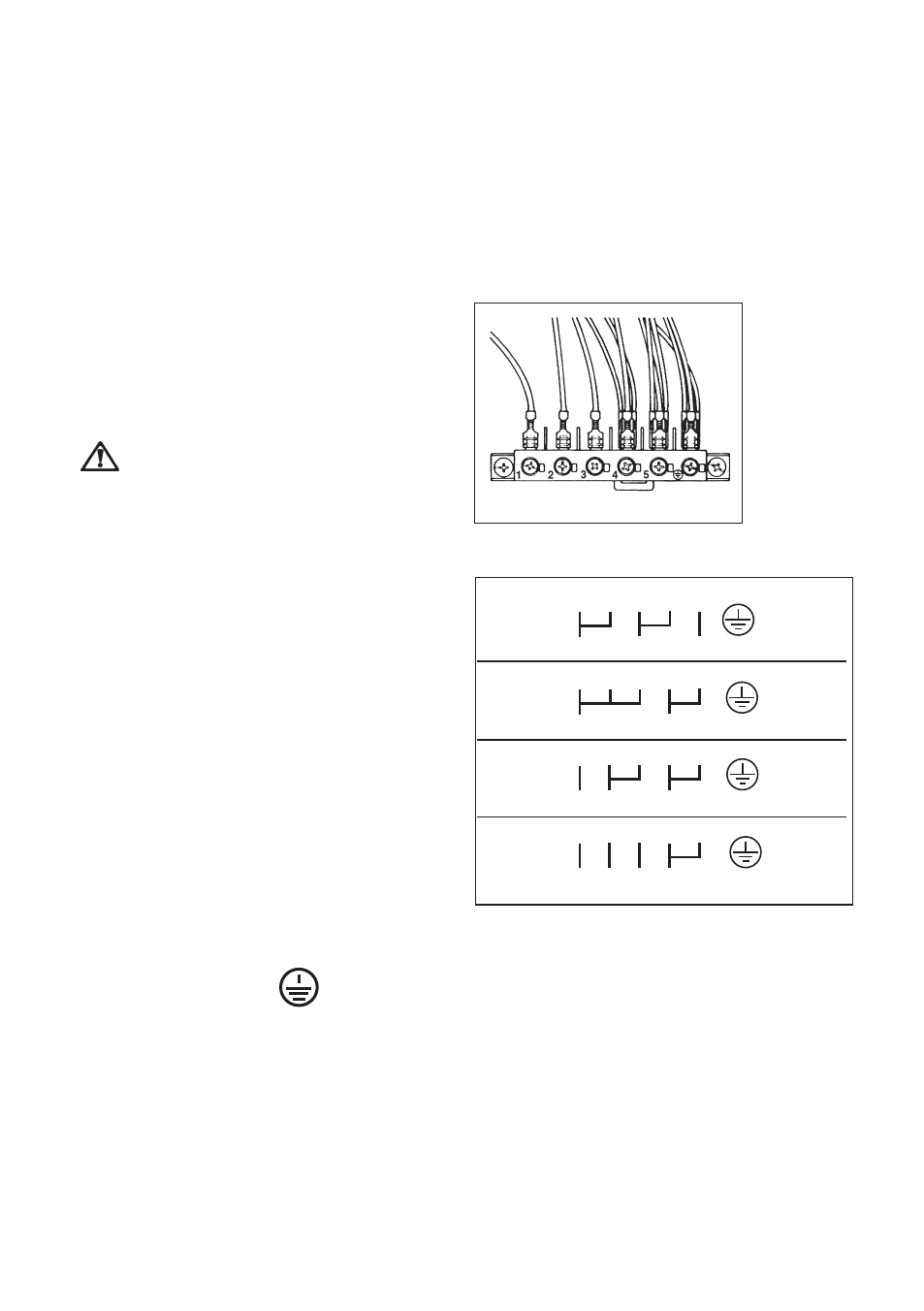

Подсоединение к клеммной
колодке
Плита оснащена легко доступной 6-
полюсной клеммной колодкой,
перемычки на которой уже установлены
таким образом, который соответствует
подключению к трехфазной сети
электропитания напряжением 400 В с
нулевым проводом. При наличии
другого напряжения сети перемычки на
клеммной колодке должны быть
установлены так, как показано на
рисунке.
Провод заземления должен быть
подключен к клемме .
После подсоединения сетевого
шнура к клеммной колодке закрепите
его хомутом.
230V 3~
1 2 3 4 5
L1 L2 L3 PE
230V 1~
1 2 3 4 5
L1 N PE
400V 2N~
1 2 3 4 5
L1 L2 N PE
400V 3N~
1 2 3 4 5
L1 L2 L3 N PE
Section
of cable
(min.)
4 x 1.5 mm 2
Section
of cable
(min.)
3 x 2.5 mm 2
Section
of cable
(min.)
4 x 2.5 mm 2
Section
of cable
(min.)
5 x 1.5 mm 2
B
B
B
B
Сечение
проводов
(миним.)
4 x 1,5 мм 2
Сечение
проводов
(миним.)
3 x 2,5 мм 2
Сечение
проводов
(миним.)
4 x 2,5 мм 2
Сечение
проводов
(миним.)
5 x 1,5 мм 2
