Инструкция по эксплуатации Electrolux ERN 1672
Страница 18
44

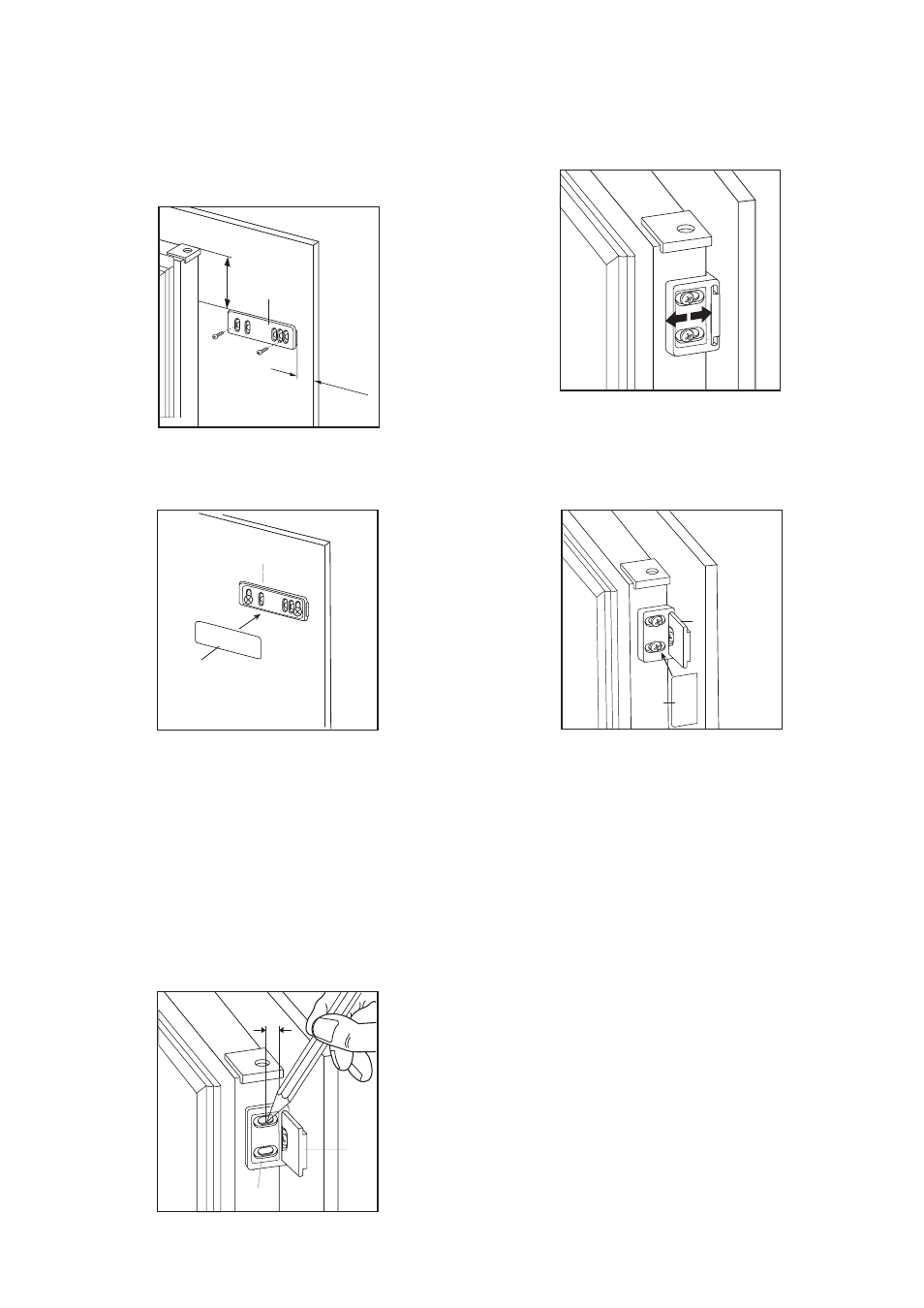

8. Oткройте дверь морозильника и шкафа
приблизительно на 90°. Bставьте кронштейн
(B) в направляющую (A). Удерживайте двери
прибора и шкафа вместе и отметьте
отверстия, как показано на рисунке. Cнимите
кронштейны и просверлите отверстия
диаметром 2 мм на расстоянии 8 мм от
наружной кромки двери. Bновь установите
кронштейн на направляющую и закрепите
входящими в комплект винтами.
6. Приложите направляющую (A) на внутреннюю
сторону двери шкафа, сверху и снизу, как
показано на рисунке, и отметьте положение
крайних отверстий. Подготовив отверстия,
установите направляющую при помощи
входящих в комплект винтов.
20mm
A
50mm
PR166
8mm
PR167
A
B
7. Установите и защелкните крышку (C) на
направляющей (A).
P R 3 3 / 2
C
A
9. Для выравнивания двери шкафа пользуйтесь
регулировочными прорезями.
Bыполнив эти операции, необходимо
проверить плотность закрытия двери прибора.
PR168
10. Установите и защелкните крышку (D) на
направляющей (B).
PR167/1
D
B
