43
Размеры проёма
Высота 880
мм
Глубина 550 мм
Ширина 560 мм

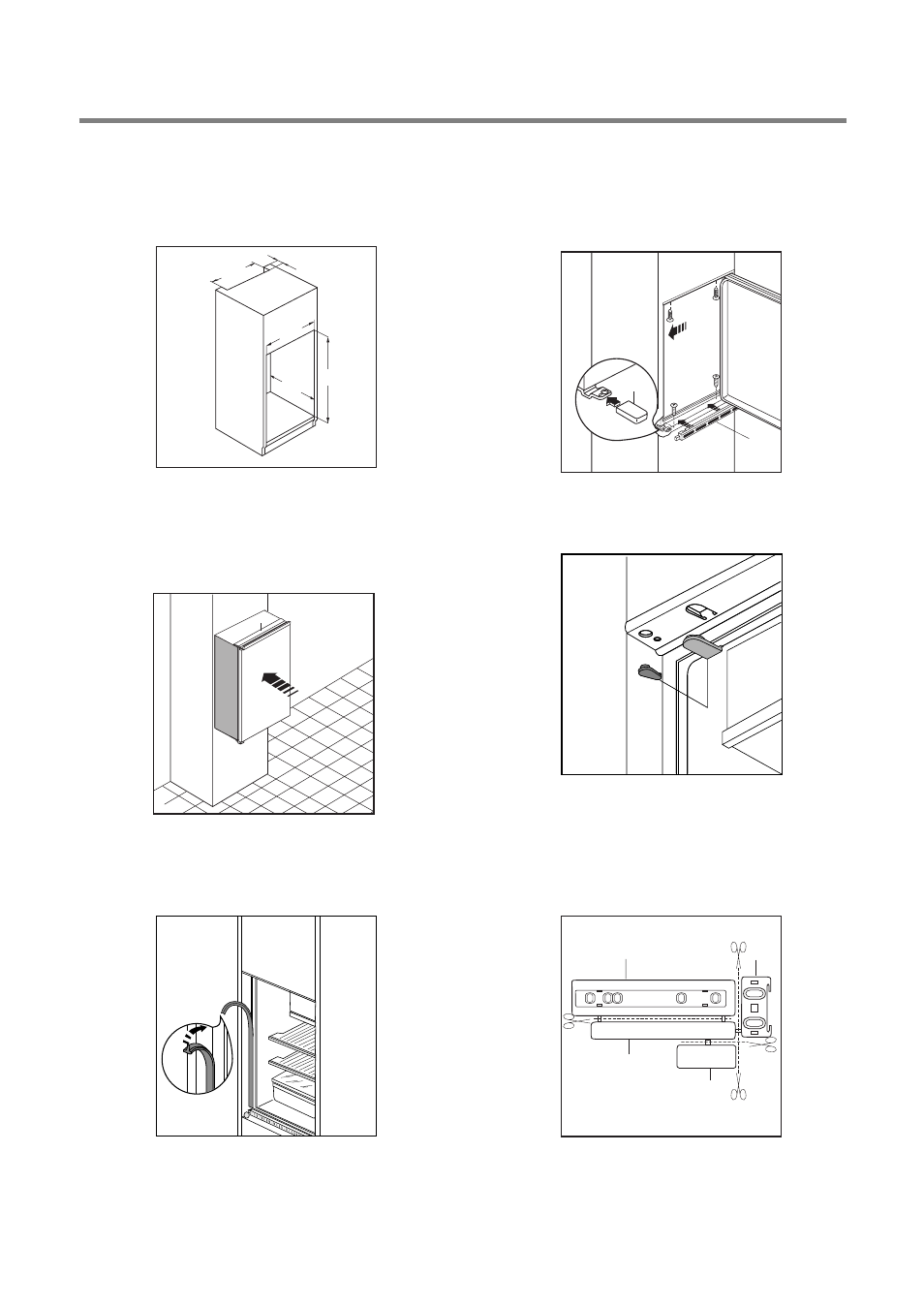

Инcтpукции по вcтpoeннoй установке
540
50
560
550
880
PR 32
1. Вставить прибор в проём до тех пор, пока
верхний стопор (А) не упрётся в панель
мебели.
2. Установить, прилагая усилие, декоративную
ленту между прибором и мебелью.
D132
A
D022
4. Вставить крышки (В) в отверстия петель.
D013
B
B
5. Oтделите детали A, B, C, D, как показано на
рисунке.
PR266
A
B
C
D
3. Приблизить прибор к боковине мебели,
противоположной петлям. Закрепить прибор
имеющимися 4 винтами.
Установить
вентиляционную решётку (С) и накладку петли
(D), защёлкнув их.
D727
C
D
