8

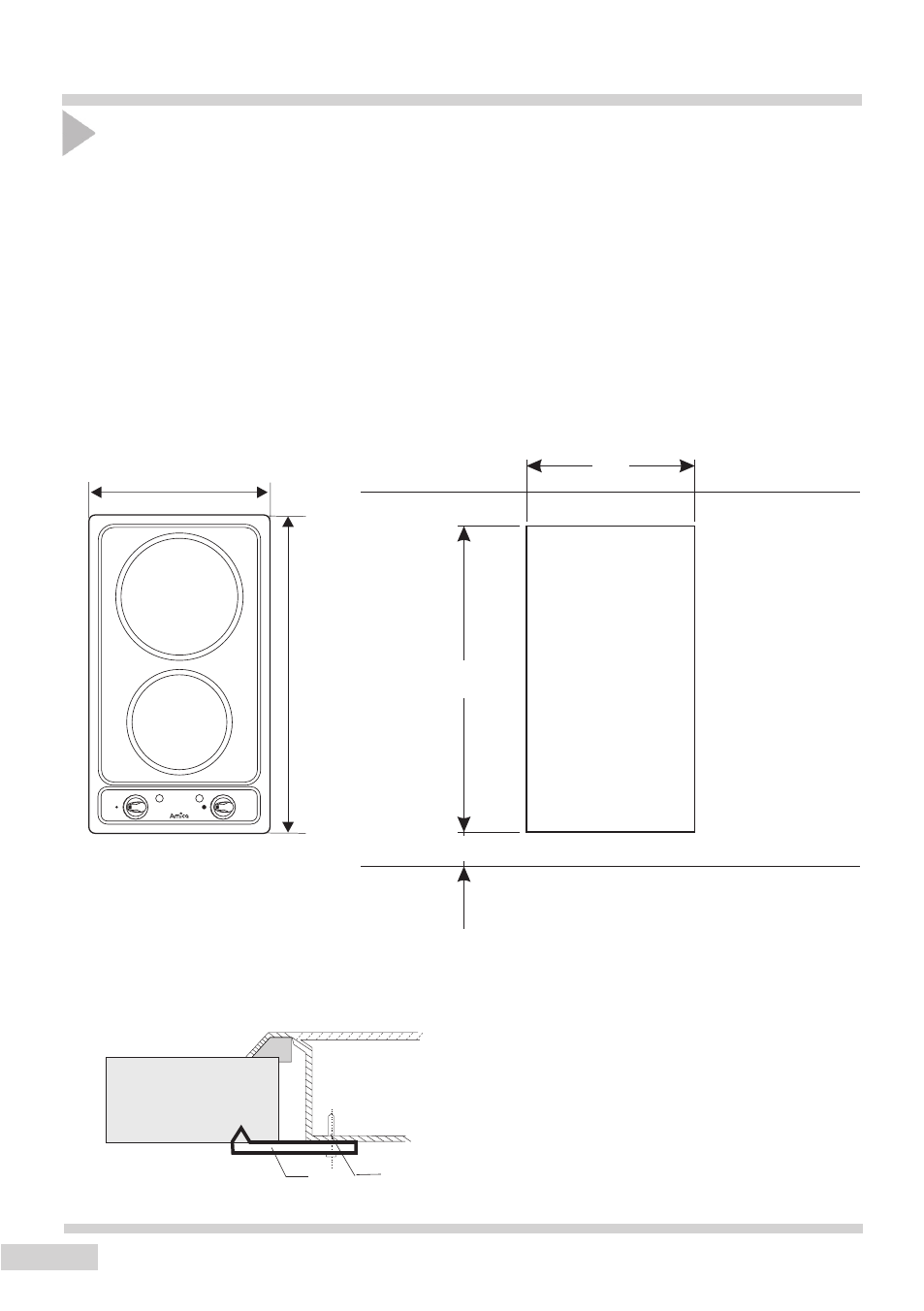

Установка плиты BHEI3*
УСТАНОВКА
Рис. B
 подготовить место (отверстие) в настольной плите мебели по размерам, приведен-
ным на монтажном чертеже (рис. А)

минимальное расстояние, которое следует установить между нижним кожухом
плиты и полкой, составляет 80 мм.

слегка завинтить при помощи шурупа лапки под доской (рис. В),

подключить плиту при помощи провода по схеме,

очистить настольную плиту от пыли, установить плиту в отверстие, установить
перпендикулярно крепящие лапки и завернуть шурупы до упора,

щель между настольной плитой и стеклом, лучше всего заполнить силиконом .
Рис. А
1 - крепежная лапка
2 - шуруп
3 - доска стола
4 - рабочая плита
1 2
3
4
270
490
min 50
0
1
2
3
0
1
2
3
290
510
