20
Instalarea plitei BHEI3*
INSTALAREA

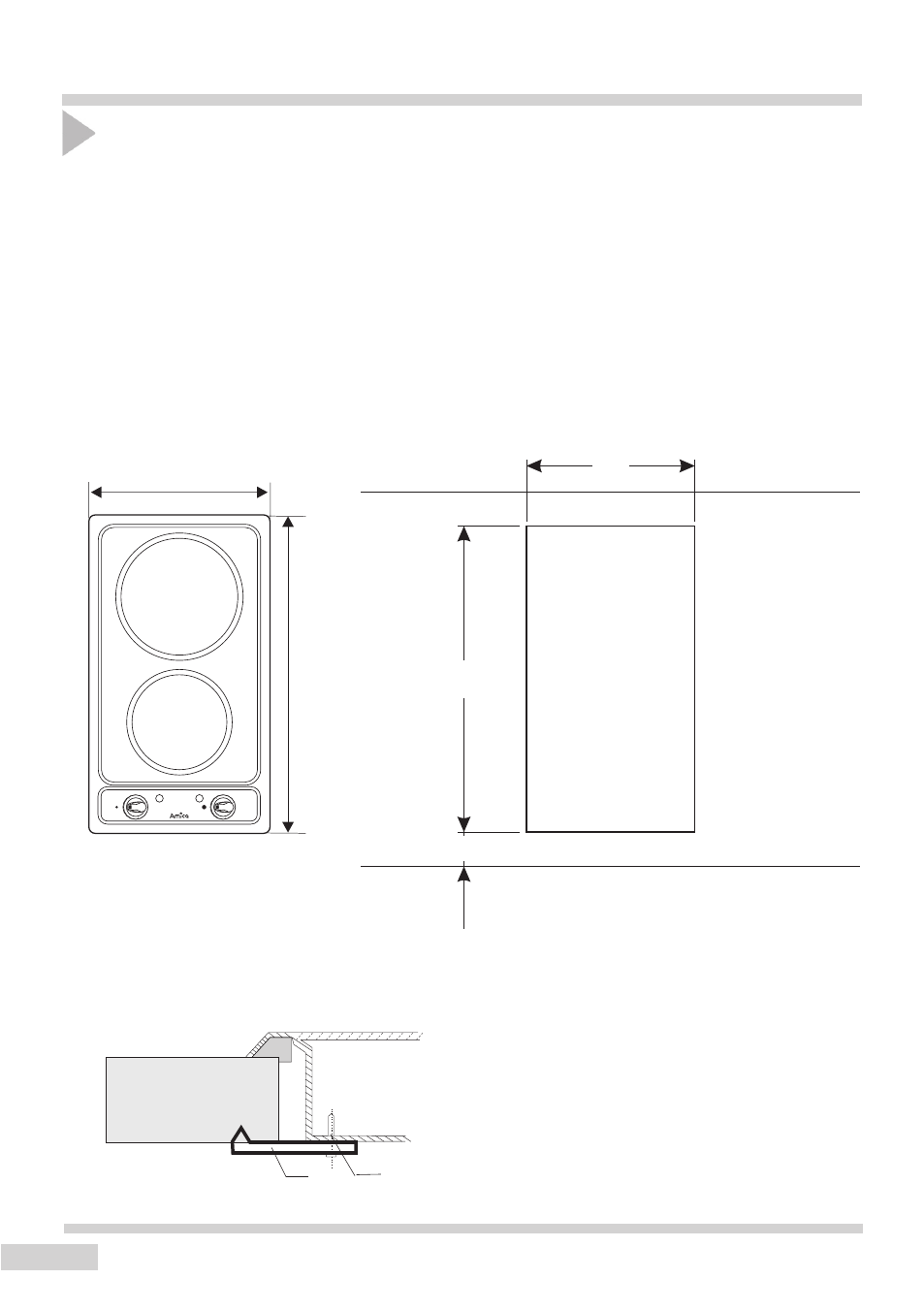

Desen B
• Pregătiţi locul (orificiul) în conformitate cu dimensiunile instalaţiei, din planul indicat (desen A).
• Distanţa minimă, care trebuie respectată între carcasul de jos a instalaţiei şi poliţă – 80
mm.
• De înşurubat uşor cu ajutorul şurubului plăcile de fixare sub placă (desen B),
• De conectat plita cu ajutorul firului în conformitate cu schema indicată,
• De curăţat plita de praf, de instalat plita în orificiu, de montat perpendicular plăcile de
fixare şi de înşurubat şurubul pînă la sfîrşit,
• Spaţiul între plită şi sticlă, cel mai bine ar fi de completat cu silicon.
Desen A
1 – plăci de fixare
2 – şurub
3 – tabla mesei
4 – plita de lucru
1 2
3
4
270
490
min 50
0
1
2
3
0
1
2
3
290
510
