8
Установка плиты BHC3...
УСТАнОВКА
Рис. B
• подготовить место (отверстие) в настольной плите мебели по размерам, приведен-
ным на монтажном чертеже (рис. А),
• минимальное расстояние, которое следует установить между нижним кожухом
плиты и полкой, составляет 80 мм,
• Расстояние между краем отверстия и боковой мебельной стенкой должна состав- Расстояние между краем отверстия и боковой мебельной стенкой должна состав-
лять минимум 55 мм.
• подключить плиту при помощи провода питания длиной ок. 1,5 м с вилкой обору-
дованной зщитным стыком,
• отклеить бумагу, защищающую двухстороннюю ленту, приклеенную одной стороной
к кромке плиты,
• очистить настольную плиту от пыли, установить плиту в отверстие и крепко прижать
ее к настольной плите (рис. В).

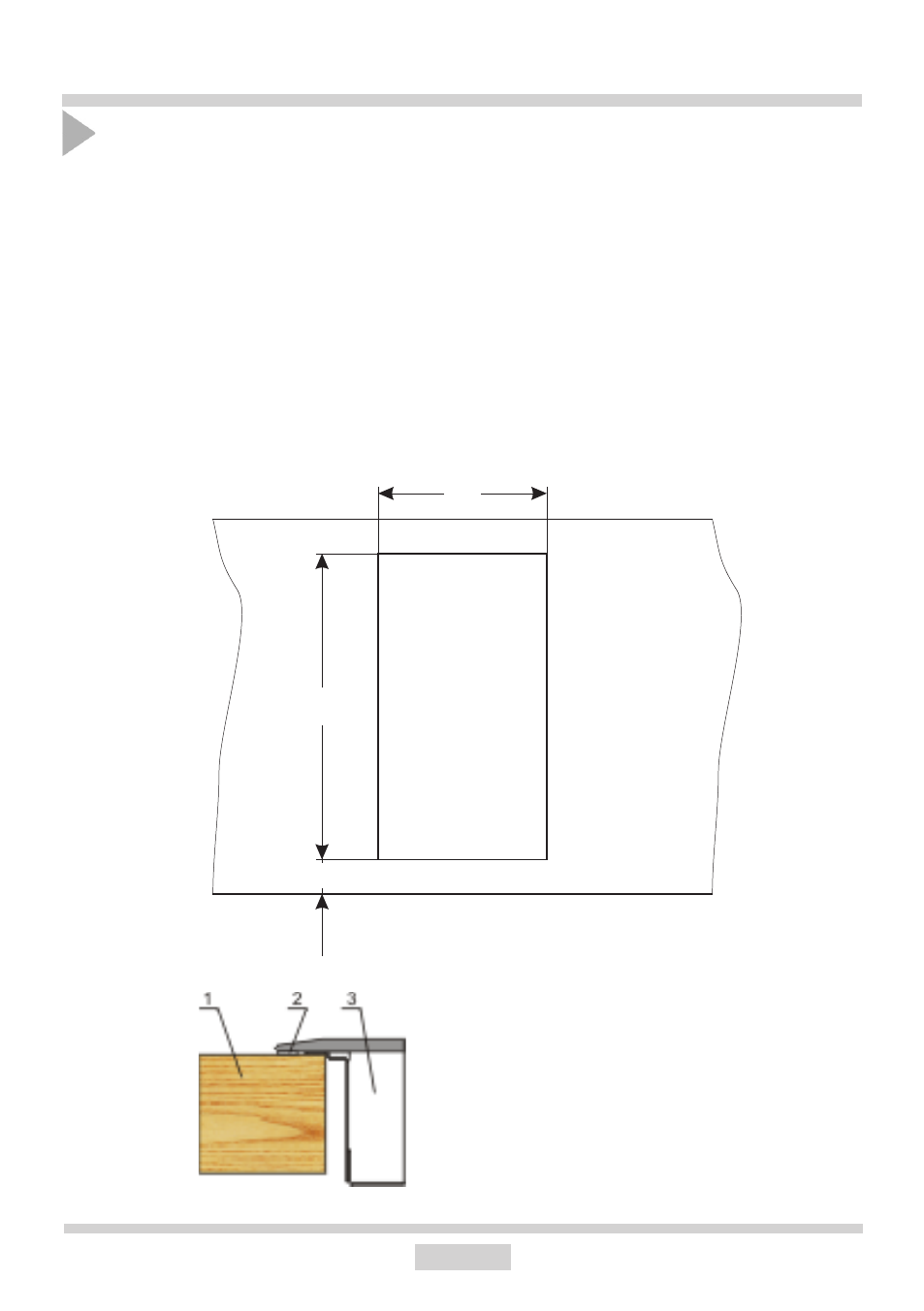

Рис. А
1 - настольная плитa
2 - двухсторонне склеивающая лента
3 - керамическая плита
275
490
min 50
