7
ОПИСАнИЕ ИзДЕЛИЯ

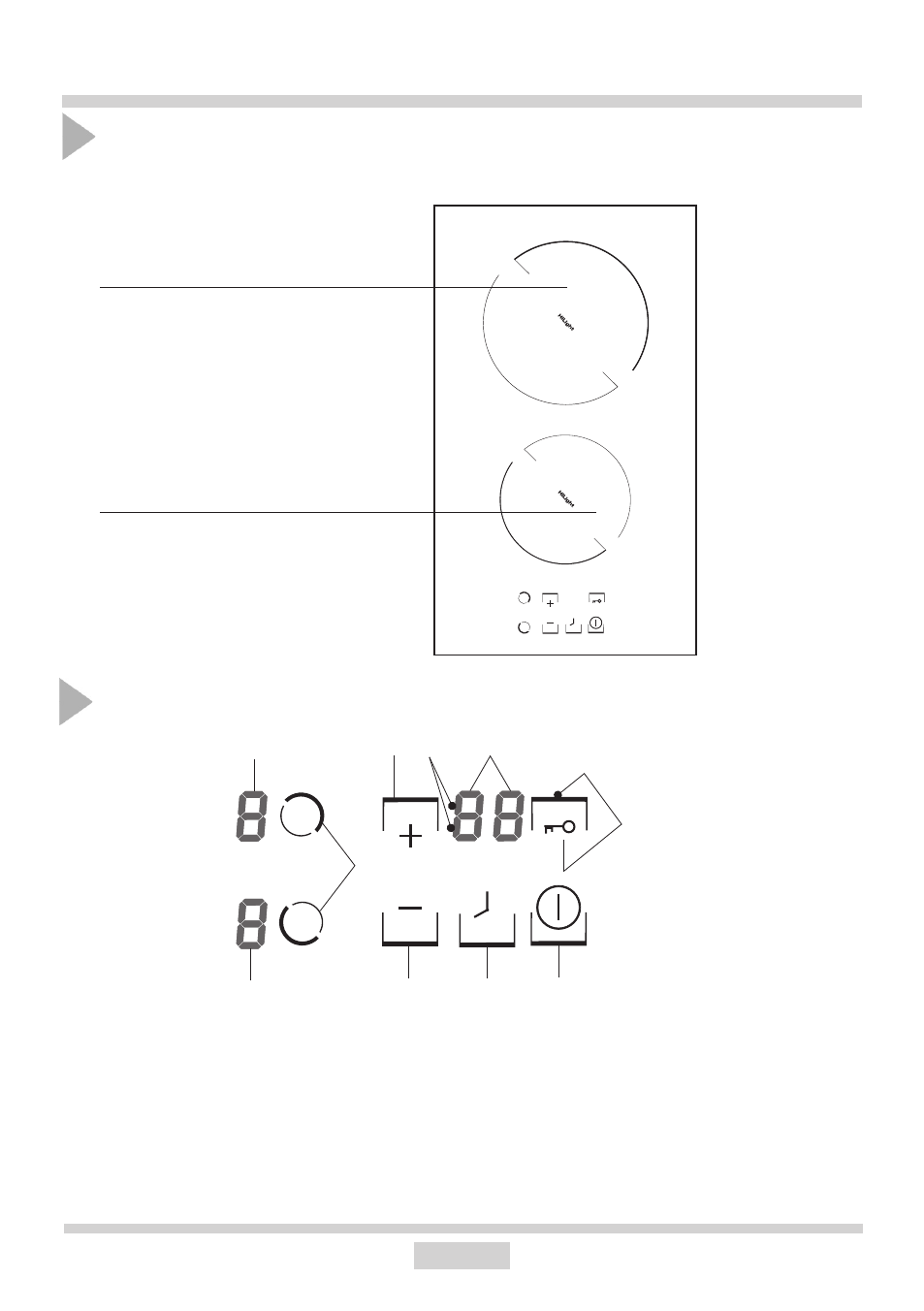

Описание плиты BHC3* (PBP2VQ203FT)
Панель управления
Пeрeдняя конфорка Ø 145
Задняя конфорка Ø 180
1. Сенсор «Главный выключатель»
2. Сенсор «Выбор зоны нагрева»
3. Дисплеи зон нагрева
4. Сенсор « - »
5. Серсор « + »
6. Сенсор « Ключ» с контрольным диодом
LED
7. Сенсор « Таймер »
8. Дисплей таймера
9. Диод LED, сигнализирующий работу
таймера для соответствующей зоны
нагрева
6
4
8 9 3
3
2
7 1
5
