9
Установка плиты BHEI6*
УСТАНОВКА

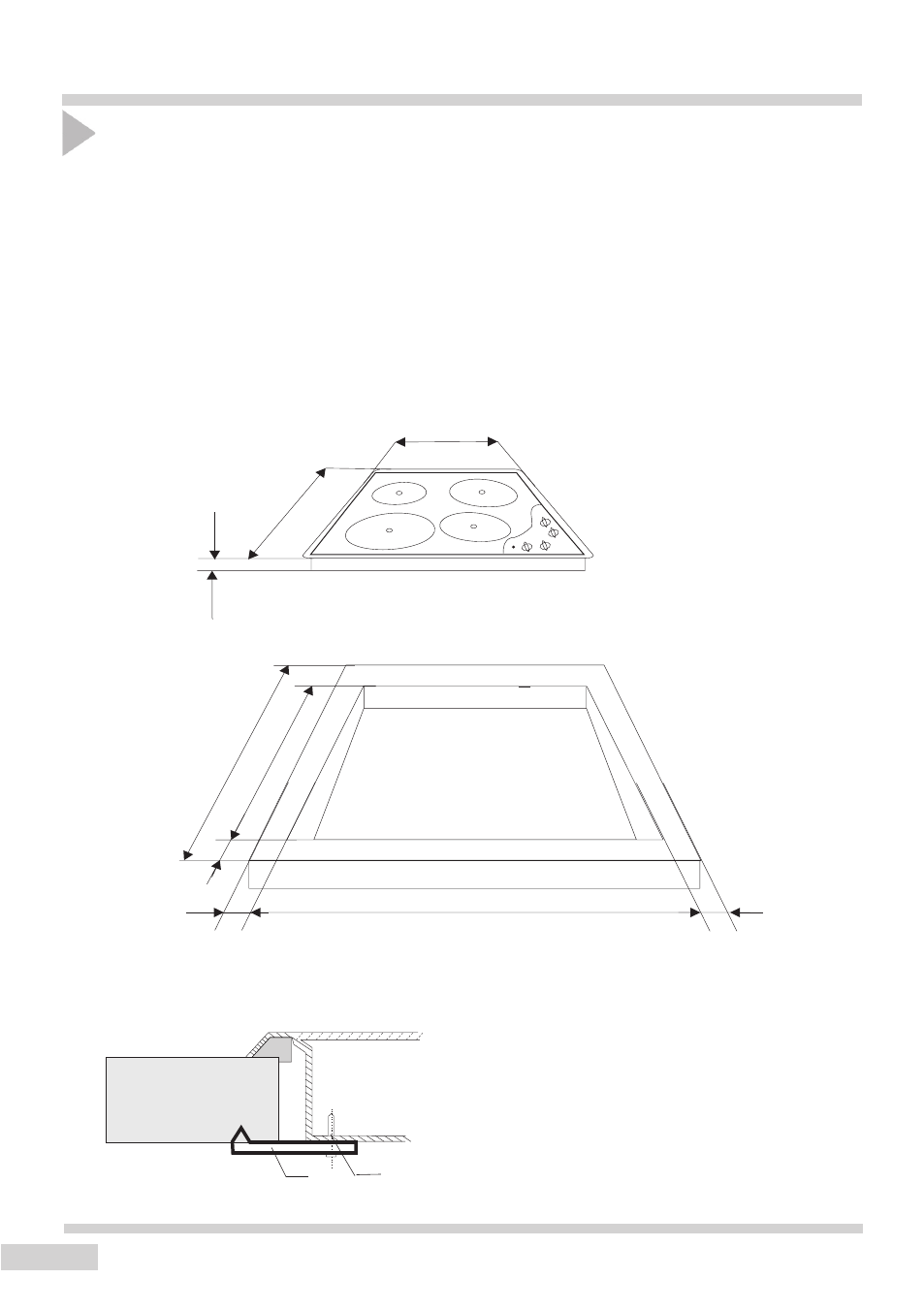

Рис. B
подготовить место (отверстие) в настольной плите мебели по размерам, приведен-
ным на монтажном чертеже (рис. А)
минимальное расстояние, которое следует установить между нижним кожухом
плиты и полкой, составляет 80 мм.
слегка завинтить при помощи шурупа лапки под доской (рис. В),
подключить плиту при помощи провода по схеме,
очистить настольную плиту от пыли, установить плиту в отверстие, установить
перпендикулярно крепящие лапки и завернуть шурупы до упора,
щель между настольной плитой и стеклом, лучше всего заполнить силиконом .
Рис. А
1 - крепежная лапка
2 - шуруп
3 - доска стола
4 - рабочая плита
1
2
3
4
600
490
50
560
40
40
(min)
(min)
600
530
45
