Установка – Инструкция по эксплуатации Hansa BHEI 60130010
Страница 11
11
УСТАНОВКА

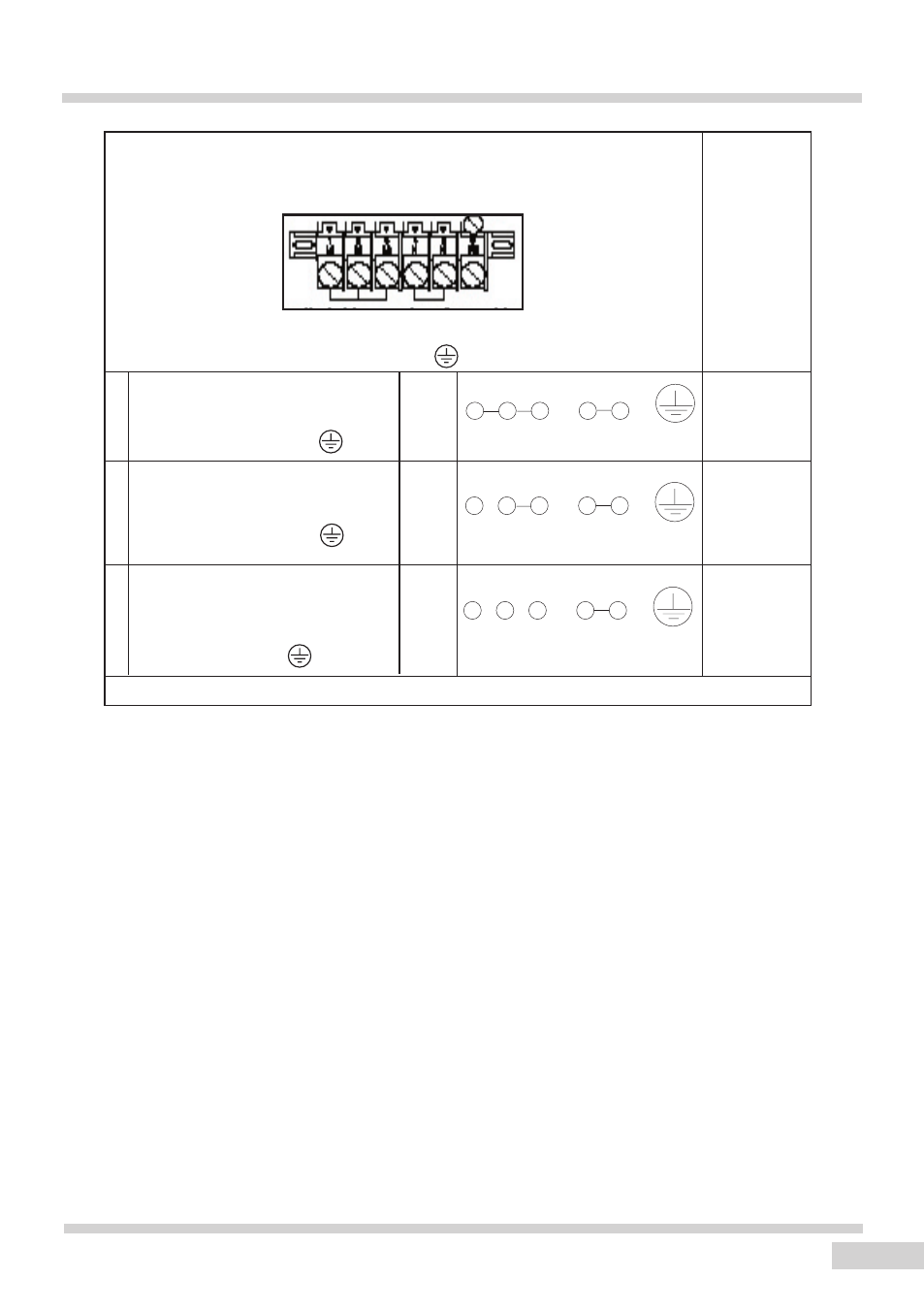

Схема возможных соединений
Примечание ! Напряжение нагревательных элементов 230 В
1
2
3
В сети 230 В однофазное под-
-ключение с рабочим нулем. Мостики
соединяют зажимы 1-2-3 и зажимы
4-5, защитный провод на .
В сети 400\230 В двухфазное
соединение с рабочим нулем.
Мостики соединяют зажимы 2-3 и
4-5, защитный провод на .
В сети 400\230 В трехфазное
соединение с рабочим нулем.
Мостики соединяют 4-5. Фазы
поочередно 1-2-3. Нуль на 4-5.,
защитный провод на .
1/N-
~
2/N-
~
3/N-
~
H05VV-F3G4
H05VV-F4G2,5
H05VV-F5G1,5
L1=R, L2=S, L3=T, N=зажим нейтрального провода, PE=зажим защитного провода
Примечание ! Каждое соединение должно быть соединено
защитным проводом с зажимом РЕ
Рекомен-
-дуемый
вид
соедини-
тельного
провода
1
L1
N
2
4
3
PE
5
1
L1 L2
N
2
4
3
PE
5
1
L1 L2
N
2
4
3
PE
5
L3
